Warum ist das 2D-Zeichnen immer noch wichtig für die CNC-bearbeitete Fertigung?

3D-Dateien haben die Art und Weise verändert, wie Ingenieure mit Herstellern zusammenarbeiten. Ingenieure können jetzt Teile mit CAD-Software entwerfen, digitale Dateien an Hersteller senden und Hersteller Teile direkt aus den Dateien herstellen lassen, indem sie digitale Fertigungstechniken wie CNC-Bearbeitung verwenden.

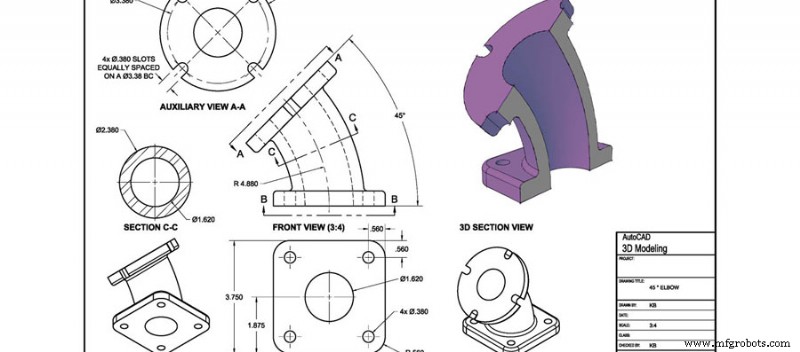

Aber obwohl digitale Dateien die Fertigung schneller und einfacher gemacht haben, haben sie die Kunst des Zeichnens, die Erstellung detaillierter, kommentierter Konstruktionszeichnungen, nicht vollständig ersetzt. 2D-Zeichnungen werden oft als zeitaufwändiger Schritt ohne Wertschöpfung bei der Herstellung von kundenspezifischen Komponenten angesehen. Viele Ingenieure wissen jedoch nicht, dass eine 2D-Teilezeichnung wohl der wichtigste Schritt beim Entwerfen einer Baugruppe ist. 2D-Zeichnungen vermitteln Informationen, die in einer 3D-Umgebung schwierig, chaotisch oder sogar unmöglich auszudrücken sind.

Da das digitale 3D-Modell die Form und Größe des Teils kommunizieren muss, sind 2D-Zeichnungen anscheinend nicht mehr erforderlich. In gewisser Weise ist dies wahr:Ingenieure können CAD-Software verwenden, um Teile zu entwerfen, und dieselbe digitale Datei kann zur Fertigung an eine Maschine gesendet werden, ohne dass jemand einen Bleistift in die Hand nehmen muss.

Das ist jedoch noch nicht alles. Viele Hersteller erhalten gerne 2D-Zeichnungen und CAD-Dateien, wenn sie Teile für ihre Kunden herstellen. 2D-Zeichnungen folgen gängigen Standards. Sie sind gut lesbar, können in einer Vielzahl von Einstellungen gehandhabt werden (im Gegensatz zu einem Computerbildschirm) und betonen deutlich kritische Abmessungen und Toleranzen. Kurz gesagt, Hersteller verwenden immer noch die Sprache der technischen 2D-Zeichnungen.

Ergänzen Sie CAD-Dateien mit 2D-Zeichnungen. Indem Sie beides erstellen, können Sie den Herstellern ein möglichst klares Bild der Anforderungen vermitteln und so das Risiko von Missverständnissen verringern.

Warum 2D-Zeichnen Ist wichtig

Es gibt mehrere Gründe, warum 2D-Zeichnungen ein wichtiger Bestandteil des Fertigungsablaufs bleiben.

Entwurfsfehler reduzieren

Zeichnungen sind für Teilekonstrukteure sehr hilfreich. Sie zwingen Ingenieure, ihre Teile aus mehreren Blickwinkeln zu prüfen, und können zur Identifizierung von Konstruktionsfehlern führen, die in der 3D-Umgebung unbemerkt bleiben. Zeichnungen dienen auch als prägnante, kompakte Form des Konstruktionsrevisionsverlaufs, den andere Ingenieure im Team verwenden können.

Portabilität

Gedruckte technische 2D-Zeichnungen können einfach verschoben, geteilt und in einer Vielzahl von Umgebungen gelesen werden. Das Betrachten von 3D-Modellen auf einem Computerbildschirm ist für Hersteller nützlich, aber wahrscheinlich hat nicht jedes Bearbeitungszentrum oder jede Nachbearbeitungsstation einen Monitor daneben.

Vertrautheit

Während alle Hersteller mit CAD vertraut sind, gibt es Unterschiede zwischen den verschiedenen digitalen Formaten. Das Zeichnen ist eine etablierte Technik, und die in 2D-Zeichnungen verwendeten Standards und Symbole werden von allen in der Branche anerkannt. Darüber hinaus können einige Hersteller 2D-Zeichnungen schneller auswerten (z. B. um die Kosten eines Angebots zu schätzen) als ein digitales Modell.

Kritische Toleranz

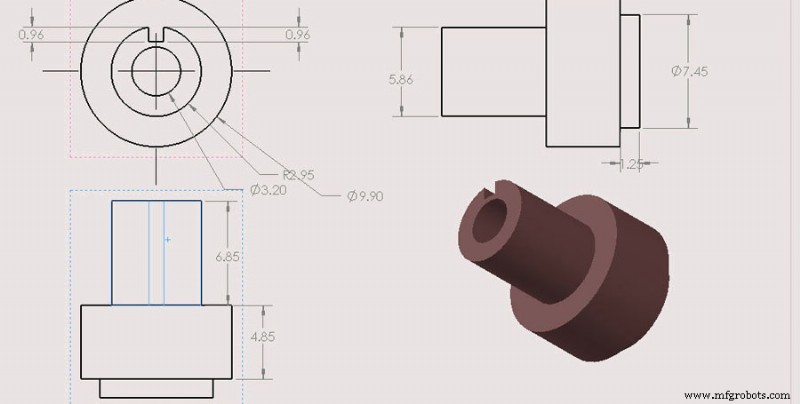

Wenn Sie ein ½-Zoll-Loch in Ihrem Teil haben. Ist es ein Durchgangsloch für eine ½-Zoll-Schraube? Oder ein eng toleriertes Loch für ein ½-Zoll-Lager? Wird davon fälschlicherweise ausgegangen, ist Ihr Teil Ausschuss oder führt zu kostspieliger Nacharbeit, Projektverzögerungen oder Mehrkosten. Genaue 2D-Zeichnungen können dieses Risiko leicht beseitigen.

Wenn gleichzeitig eine relativ enge Standardtoleranz (z. B. 0,010 mm) für ein Teil mit einer 3D-Datei angegeben ist, muss der Maschinist sicherstellen, dass jede Dimension/jedes Merkmal mit dieser Toleranz bearbeitet wird, was sehr teuer werden kann.

Die Kosten eines Teils können reduziert werden, wenn Sie 2D-Zeichnungen mit engen und weiten Toleranzen für immer wichtigere bzw. weniger wichtige Merkmale erstellen.

Schnellere Lieferzeiten

Dies ist viel schneller als die Verwendung von CAD-Software zum Öffnen von Dateien, Messen kritischer Abmessungen und Angebotserstellung. Schnellere Angebote führen zu schnelleren Fertigungsvorlaufzeiten, sodass wir Ihre Teile so schnell wie möglich zu Ihnen bringen können!

Gut für die Qualitätskontrolle

2D-Zeichnungen bieten einen einfachen Hinweis auf die Toleranzen, die kritische Abmessungen einhalten müssen, wie Teile zusammengebaut werden, sowie wichtige Prüfpunkte für Teile und sind wichtige Referenzdokumente für die Qualitätskontrolle.

Schlussfolgerung

Unserer Erfahrung nach erleben Kunden, die 2D-Zeichnungen und 3D-Teiledateien bereitstellen, weniger Konstruktionsfehler, erhalten Teile schneller und sind mit den erhaltenen Teilen zufriedener. Die Zeitersparnis durch die obigen 2D-Zeichnungen überwiegt bei weitem die Zeit und das Geld, die durch Nacharbeiten und Projektverzögerungen aufgrund erwarteter Fehlkommunikation verloren gehen.
