G78-Gewindezyklus – Fanuc-Drehmaschinenprogrammierung

Fanuc ist zweifellos die am weitesten verbreitete und bekannteste CNC-Steuerung.
Fanuc wird auf einer Vielzahl von Maschinen wie Mühlen, Drehmaschinen usw. verwendet.

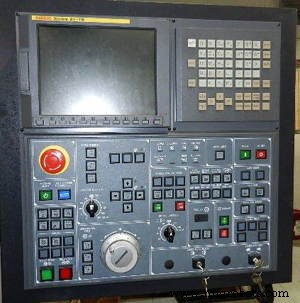

Fanuc 21 TB

Daher passieren manchmal beim Umgang mit G-Codes interessante Dinge wie Fanuc G-Code-Gruppen (oder Fanuc G-Code-Gruppentypen) A, B, C.
Wie ein CNC-Maschinist kommt mit G-Code wie G76 Threading-Zyklus auf einem Fanuc CNC-Steuerung.
Aber auf einem anderen Fanuc-Steuerungsmodell sehen Sie den G78-Gewindezyklus.
Meistens ist die Arbeitsweise dieselbe, da sich der G76-Gewindezyklus genauso verhält wie der G78-Gewindezyklus.

Eine vollständige Fanuc-G-Code-Liste mit den G-Codes der Gruppen A, B und C finden Sie unter Vollständige G-Code-Liste .

Format des G78-Gewindezyklus

G78 P010060 Q100 R0.05
G78 X30 Z-20 P1024 Q200 F2

Erster Satz des Gewindeschneidzyklus G78

G78 :G-Code für Gewindeschneidzyklus.

P :P besteht eigentlich aus mehreren Werten, die das Thread-Verhalten steuern,

• 01 :Anzahl der Federdurchgänge oder Federschnitte oder Fertigschnitte.
• 00 :Faden ausgegangen.
• 60 :Flankenwinkel oder Zustellwinkel (erlaubte Werte 0, 29, 30, 56, 60, 80).

F :Schnitttiefe.
R :Tiefe des Schlichtschnitts

Zweiter Satz des Gewindeschneidzyklus G78

G78 :G-Code des Gewindeschneidzyklus.
X (U) :Der Endwert auf der X-Achse.
Z (W) :Der Endwert auf der Z-Achse.
P :Gewindetiefe (als Radiuswert).
Q :Tiefe des ersten Schnitts.
F :Gewindesteigung
R :Gewindekonus

Da sich der G78-Gewindezyklus genauso verhält wie der G76-Gewindezyklus, könnten Ihnen auch die folgenden Artikel gefallen.

• Internes Threading.
• Externes Threading.
• Konisches Gewindeschneiden.
• Multi-Start-Threading.
• CNC-Programmierbeispiel.
