G-Code-Programmierung für Anfänger

Das Erlernen der G-Code-Programmierung ist nicht so schwierig.
Lesen und lernen Sie einen G-Code kennen.
Verstehen Sie, wie dieser G-Code funktioniert.
Erstellen Sie dann eine einfache G-Code-Beispielzeichnung.
Erstellen Programm für dieses Beispiel.
Führen Sie das Programm auf Ihrer CNC-Maschine aus (Sicherheit geht vor, halten Sie einen Fachmann in der Nähe). Bearbeitungsprozess.)
Das Letzte ist das Wichtigste, nämlich Einfach üben, üben und üben .

Dies ist ein sehr einfaches G-Code-Beispiel für CNC-Programmierer/CNC-Maschinisten auf Anfängerniveau.

Dieses G-Code-Programmbeispiel verwendet den G-Code G40/G41/G42 für die Werkzeugradiuskompensation nicht.

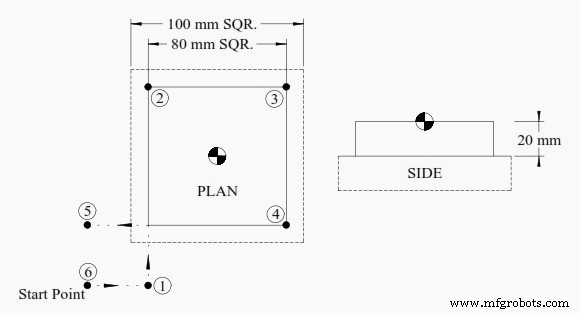

Einfache G-Code-Beispielmühle

Einfaches G-Code-Beispiel

O1000
T1 M6
(Linear / Feed - Absolute)
G0 G90 G40 G21 G17 G94 G80
G54 X-75 Y-75 S500 M3 (Position 6)
G43 Z100 H1
Z5
G1 Z-20 F100
X-40 (Position 1)
Y40 M8 (Position 2)
X40 (Position 3)
Y-40 (Position 4)
X-75 (Position 5)
Y-75 (Position 6)
G0 Z100
M30
