Osai GTL – Einführung in eine höhere Programmiersprache

Osai GTL (geometrische Programmierung auf hohem Niveau)

Die CNC-Systeme der Serie 10 von Osai ermöglichen die Programmierung eines geometrischen Profils auf der Ebene, indem entweder die Standard-Programmiersprache (G1-G2-G3) oder GTL, eine höhere Programmiersprache, verwendet wird.

Osai GTL ermöglicht es, die Informationen der Zeichnung zu nutzen, um ein Profil aus Geraden und Kreisen zu programmieren. Die CNC der Serie 10 von Osai berechnet Tangential- und Schnittpunkte zwischen diesen Elementen.

Osai GTL und Standard-Programmiercodes können im selben Programm, aber nicht im selben Profil verwendet werden.

GTL erfordert absoluten Programmiermodus (G90).

Geometrische Elemente

Osai GTL verwendet Kleinbuchstaben

• a – Winkel
• l – gerade Linien
• c – Kreise
• d – Entfernungen
• m – Module
• o – Bezugsquellen
• r – Radien
• p – Punkte
• s – Kreuzungsnummern
• b – Fasen

Programmieren

NAMENSINDEX =

wo
NAME ist eines der Symbole für geometrische Elemente, z. B.:
o definiert Bezugsnullpunkte
p definiert Punkte
I definiert gerade Linien
c definiert Kreise

INDEX definiert die Nummer der geometrischen Variablen NAME (Element).
Es ist eine Zahl von 0 bis zum konfigurierten Höchstwert.

Ausdruck liefert alle Informationen, die das geometrische Element definieren.

Beispiele

Beispiele für Elementdefinitionen:
o1 =X30 Y30 a45
p1 =o1 X15 Y15
p2 =X60 Y30
l1 =p1, p2
l2 =X30 Y50, a45
c1 =l1,l2,r15
l3 =X0 Y0, X100 Y60
p3 =l3, c1
c2 =p3,r8

Definition von Punkten

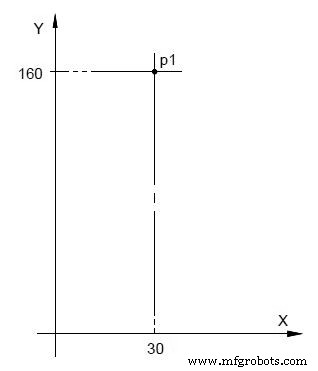

Beispiel1

p1 = X30 Y160

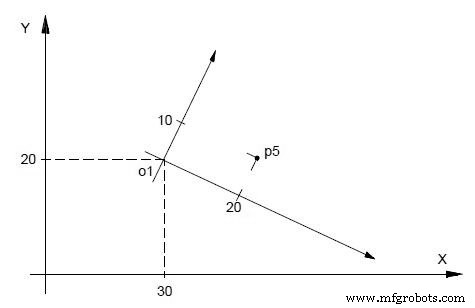

Beispiel2

o1 = X30 Y20 a-20
p5 = o1 X20 Y10

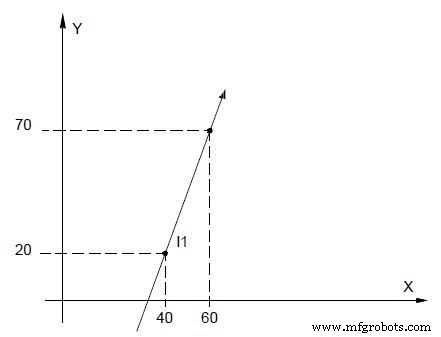

Definition von geraden Linien

l1 = X40 Y20, X60 Y70

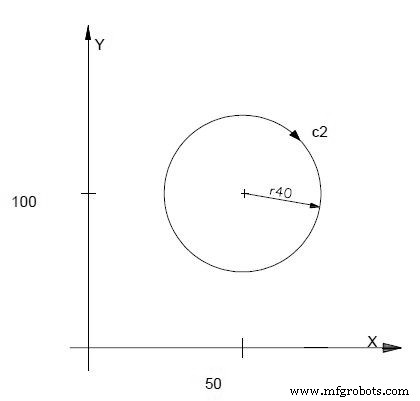

Definition von Kreisen

c2=I50J100r-40
