Überblick über den medizinischen Spritzguss:Kunststoffspritzguss für die Medizingeräteindustrie

Eine Möglichkeit zur Herstellung langlebiger und zuverlässiger medizinischer Komponenten, die den FDA-Standards entsprechen, ist das medizinische Spritzgießen. Das Verfahren ist heute das Standardverfahren für die Herstellung modernster medizinischer Geräte, da es unzählige Vorteile bietet.

Denken Sie an die besten Laboreinrichtungen und medizinischen Geräte, die mit hochwertiger Verarbeitung hergestellt werden, und dies zweifellos durch das medizinische Kunststoffformverfahren. Eine gute Sache an dem Verfahren ist, dass es sowohl kosteneffizient ist als auch außergewöhnliche Genauigkeit und Konsistenz liefert. Außerdem ist es praktisch, wenn das Produktionsvolumen hoch ist und eine meisterhafte Konstruktion erfordert.

Angesichts der Ergebnisse dieses Prozesses ist es keine Überraschung, dass er als Zulassungsprozess für die Entwicklung medizinischer Prototypen für die FDA dient. Hier erklären wir, was dieses medizinische Spritzgussverfahren beinhaltet und welche Rolle es in der medizinischen Industrie spielt.

Vorteile des Kunststoffspritzgusses für medizinische Teile

Der Prozess des medizinischen Spritzgießens verdrängt ähnliche Produktionsverfahren in der Industrie. Mit seinem reibungslosen und nahtlosen Betrieb bietet der Prozess zahlreiche Vorteile, zu denen unter anderem gehören:

Eine große Auswahl an Materialien

Das Spritzgussverfahren bietet die größten Möglichkeiten der Materialauswahl. Obwohl der medizinische Spritzguss den Umfang der Spritzgussmaterialien einschränkt, gibt es immer noch viele Materialien, die sich für die Herstellung von Komponenten in medizinischer Qualität eignen. Darauf gehen wir in den späteren Teilen dieses Leitfadens näher ein.

Kosteneffizienz

Die Art und Weise, wie der Spritzgussprozess für medizinische Kunststoffe aufgebaut ist, trägt dazu bei, unnötige Spritzgusskosten zu senken – massive Produktionslieferungen und Massenfertigung tragen dazu bei, den Prozess zu maximieren. Wann immer also ein außergewöhnliches Volumen an medizinischen Spritzgussteilen hergestellt wird, kann der Spritzgussprozess die Kosten pro Teil reduzieren.

Haltbarkeit

Eine bekannte Tatsache über Kunststoffe, die beim Spritzgießen verwendet werden, ist, dass sie robust und langlebig sind. Diese Materialien bieten verbissene Festigkeit und Widerstandsfähigkeit gegenüber widrigen Umgebungen und Verwendungen. Daher können die Produkte dieses Verfahrens problemlos Hitze, stumpfer Kraft und Vibration widerstehen, ohne dass Risse oder Brüche auftreten. Auch wenn sie in Autoklaven sterilisiert werden, geben sie der Hitze nicht nach.

Außergewöhnliche Genauigkeit

Beim Kunststoffspritzguss für die Medizinprodukteindustrie ist außergewöhnliche Genauigkeit ein Muss. Aufgrund der engen Toleranzspanne kann jeder Zoll, Millimeter oder Zentimeter die gesamte Formteilentwicklung beeinflussen. Außerdem ist es wichtig, qualifizierte Spritzgussanlagen einzusetzen, um diese hohe Genauigkeit zu erreichen.

Beständigkeit gegenüber Schadstoffen

Die in diesem Produktionsprozess verwendeten Materialien widerstehen problemlos dem Eindringen von Verunreinigungen. Außerdem brauchen sie nicht viel Sterilisation, um keimfrei zu bleiben. Aufgrund dieses Faktors erfüllt das Material problemlos die FDA-Standards und andere festgelegte Anforderungen.

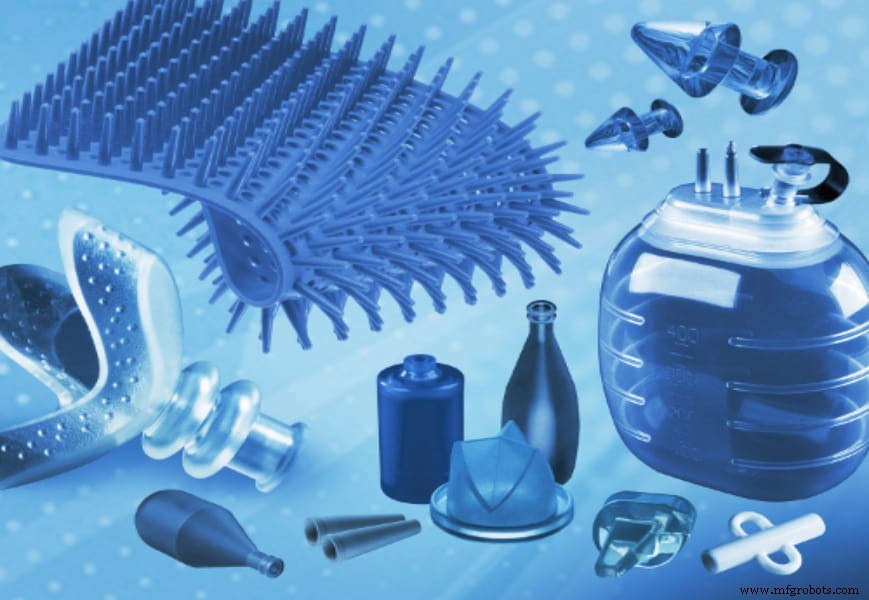

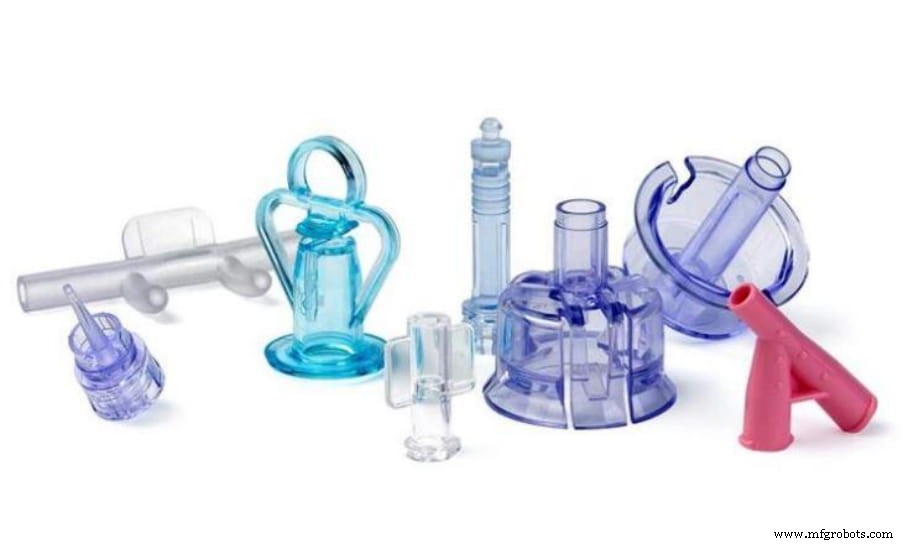

Kunststoffspritzgussanwendung in der Medizingeräteindustrie

Die Anwendung des Kunststoffspritzgusses in der Medizinprodukteindustrie ist vielfältig. Medizinische Anbieter entscheiden sich für dieses Verfahren, da die Produkte die vorgeschriebenen Qualitäts- und Sicherheitsstandards problemlos erreichen. Außerdem ist der Kunststoffspritzguss für medizinische Geräte in folgenden Bereichen nützlich:

• Ausrüstung für Zahnröntgen
• Orthopädie
• Komponenten und Ausrüstung für die Arzneimittelabgabe
• Laborbedarf wie Reagenzgläser, Becher und andere Behälter
• Vorbereitungsgeräte für Chirurgie und chirurgische Instrumente
• Gehäuse, Verkleidungen und Gehäuse für Medizin- und Laborgeräte

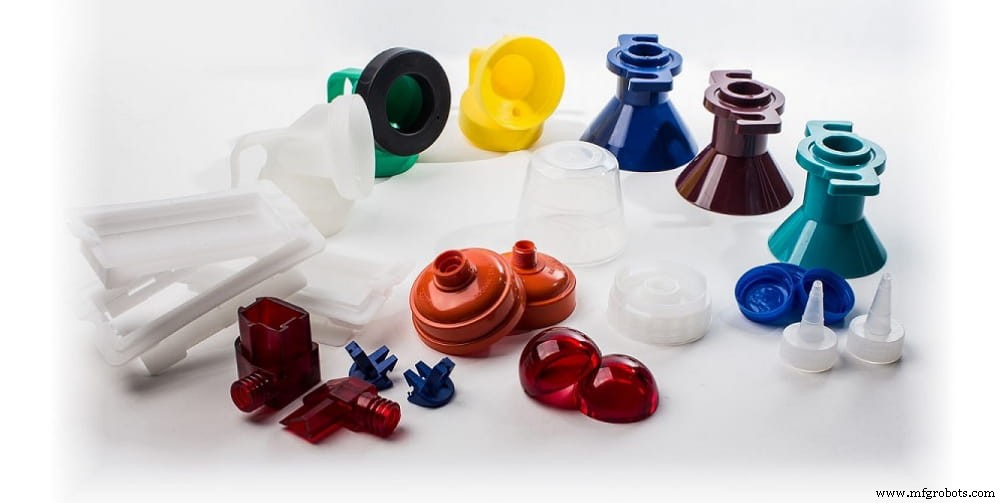

Die in medizinischen Injektionsteilen verwendeten Materialien

Das medizinische Spritzgussverfahren verwendet eine Vielzahl von Materialoptionen zur Herstellung medizinischer und pharmazeutischer Teile. Es werden verschiedene Kunststoffspritzgussmaterialien verwendet, die dem Prozess eine hohe Effizienz verleihen. Einige davon sind:

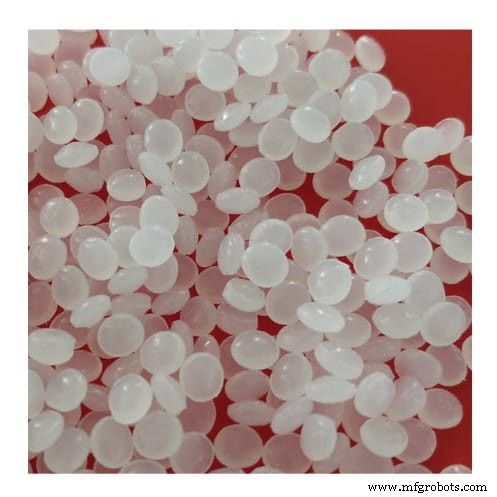

• Polypropylen (PP): Dies ist dank seiner Robustheit und Haltbarkeit einer der am häufigsten verwendeten Kunststoffe in der Industrie. Polypropylen enthält starke chemische Bindungen, die ein besseres Material für die Herstellung medizinischer Geräte wie Becher und Reagenzgläser sind.

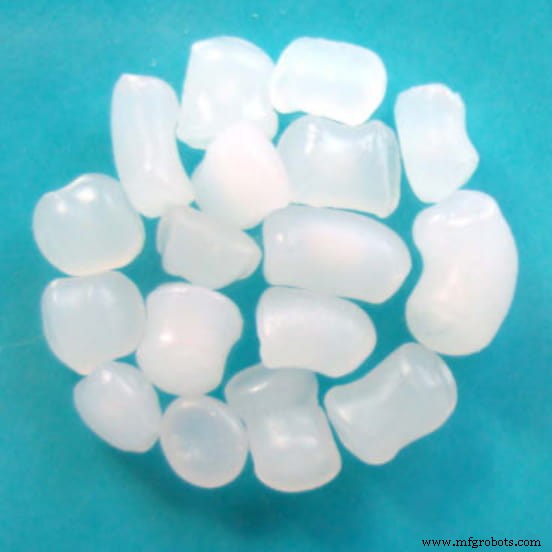

• Polyethylen (PE) :Dieses Material ist der Hauptbestandteil der thermoplastischen Industrie. Es besteht aus zahlreichen industriellen und kommerziellen mechanischen Teilen mit unterschiedlichen Steifigkeitsgraden. Es ist in vielen Variationen mit unterschiedlichen Haltbarkeitsstufen erhältlich, von denen einige LDPE

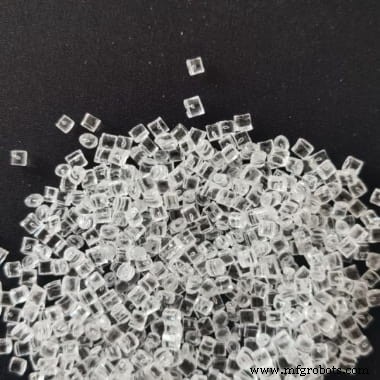

• Polystyrol (PS): Dies ist ein robuster Kunststoff, der fast keine Elastizität hat. Es ist nicht flexibel und weist ein hohes Maß an Schlagfestigkeit und Bearbeitbarkeit auf. Wird hauptsächlich auf leicht anpassbaren Oberflächen verwendet, bietet es eine gute Dimensionsstabilität und wirkt sich hervorragend auf die Ästhetik aus.

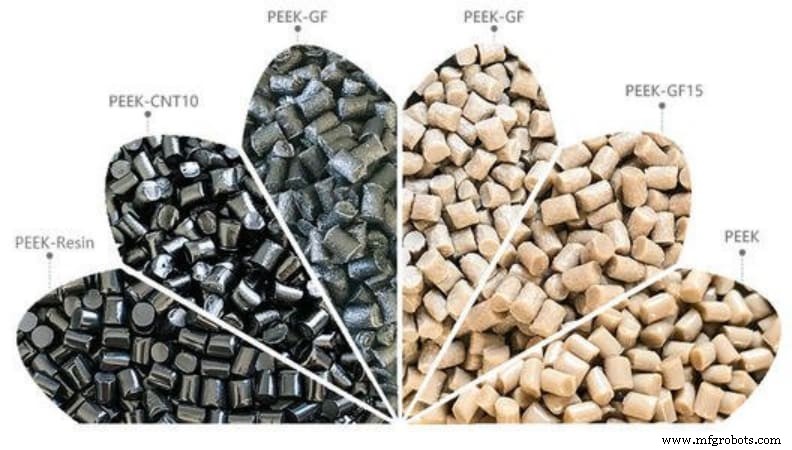

• Polyetheretherketon (PEEK): Es ist ein Thermoplast, der für seine hohe Leistungsfähigkeit und seine hervorragenden mechanischen Eigenschaften bekannt ist. Es verfügt über eine hochgradige Beständigkeit gegen Verschleiß, Strahlung, Kriechwegbildung und thermische Degradation.

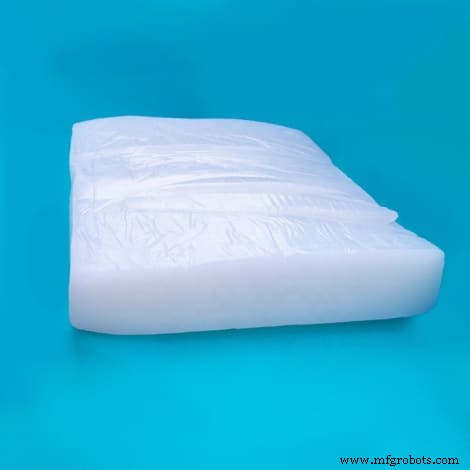

• Silikon: Dies ist ein Material der Wahl, wenn Flexibilität bei Komponenten medizinischer Geräte eine der wichtigsten Anforderungen ist. Seine Fähigkeit, die Teile sehr langlebig und biokompatibel zu machen, ist in der Branche unübertroffen. Es ist außerdem erschwinglich und reduziert die Kosten bei Massenproduktionen.

Überlegungen bei der Auswahl von Materialien für medizinische Kunststoffformen

Der Prozess des Kunststoffspritzgießens für medizinische Geräte ist kritisch und mit einer hohen Ausfallwahrscheinlichkeit verbunden. Daher gibt es einige Faktoren, die vor und während des Entwurfs-, Planungs- und Betriebsverfahrens berücksichtigt werden müssen. Dazu gehören:

FDA-Anforderungen

Für die Herstellung medizinischer Komponenten sind die Anforderungen der FDA die Standards, die in allen Prozessen anzustreben sind. Die Vorschriften für Sterilität und Sauberkeit sind streng und müssen strikt eingehalten werden. Stellen Sie in allen Phasen der Produktion sicher, dass alle Eingaben die festgelegten Standards erfüllen oder übertreffen. Für die medizinische Zulassung muss die Fabrik die Standards in den Komponenten und im Produktionsprozess erfüllen.

Sterilisationsprozessen standhalten

Ein minimaler Bedarf an Medizinprodukten ist aber wichtig. Alle mit dem menschlichen Körper in Kontakt kommenden Stalleinrichtungen oder Geräteteile müssen schadstoffresistent sein. Sie sollten auch Sterilisationsprozesse unbeschadet überstehen.

Betriebsumgebung

Die Fähigkeit, widrigen Bedingungen zu widerstehen, ist ein entscheidender Gesichtspunkt für Kunststoffformmaterialien. Sie müssen zuverlässig und langlebig sein, wenn sie Hitze, ätzenden Stoffen, Flüssigkeiten, Vibrationen und anderen Bewegungen des menschlichen Körpers ausgesetzt sind. Die meisten der in diesem Prozess verwendeten Kunststoffe schneiden bei dieser Anforderung am besten ab.

Haltbarkeit und Stärke

In der Herstellung von Geräten sollten keine zerbrechlichen Kunststoffe verwendet werden, um biologische Gefahren im medizinischen Bereich zu vermeiden oder zu minimieren. Daher sollte jedes ausgewählte Material einen zufriedenstellenden Haltbarkeitsindex haben, bevor es verwendet wird. Außerdem sollten sie eine hohe Zugfestigkeit aufweisen.

Allgemeine Verwendung

Berücksichtigen Sie vor der Auswahl immer den Einsatzbereich des Materials. Beispielsweise sollten Einwegmaterialien wie Spritzen, Nadeln, Schläuche und Konnektoren transparent, flexibel und leicht zu sterilisieren sein. Ebenso sollten chirurgische Injektionsteile leicht und ergonomisch sein.

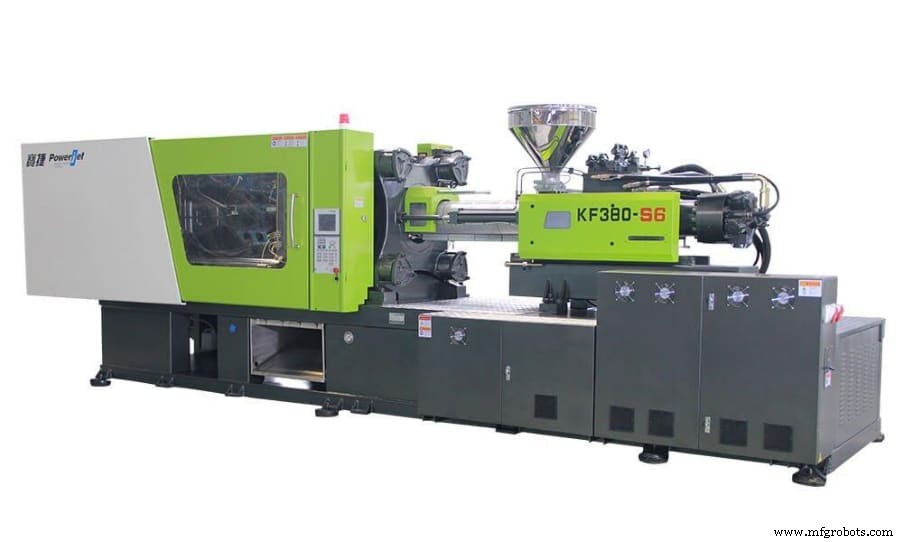

Gängige Arten von Spritzgusstechniken, die zur Herstellung medizinischer Geräte verwendet werden

Hersteller, die Spritzgussdienstleistungen anbieten, verwenden verschiedene Kunststoffformtechniken, um Teile in medizinischer Qualität herzustellen. Aber hier sehen wir uns die 4 gängigen Typen an, darunter:

• Dünnwandleiste
• Gasunterstütztes Spritzgießen
• Metallspritzguss
• Flüssigsilikon-Spritzguss

Dünnwandleiste

Beim Kunststoffspritzguss für die Medizinprodukteindustrie ist das Dünnwandspritzgießen eines der häufigsten Verfahren. Es dient zur Herstellung von Werkzeugen oder Effekten, die sowohl Funktion als auch Patientenkomfort beinhalten. Die Wände der Injektionsteile des medizinischen Geräts sind im Vergleich zu den vollständigen Teilen viel dünner. Die Wände sind normalerweise dünner als 1 mm.

Geräte, die auf diese Weise hergestellt werden, stellen hohe Anforderungen an ihr Material. Während die Wände dünn sind, behält das Gerät oder Werkzeug bis zu einem gewissen Grad seine Integrität und Haltbarkeit. Als Ergebnis dieser Anforderungen sind seine Basismaterialien in der Regel Kunststoff (insbesondere LCP oder Polypropylen oder sogar Nylon).

Die in der Produktion verwendeten Materialien hängen stark vom herzustellenden Objekt ab. Diese Formen (Prototypen) durchlaufen umfangreiche Testrunden, um ihre Verwendbarkeit sicherzustellen.

Zu den mit diesem Spritzgusstyp hergestellten Geräten gehören tragbare Geräte, chirurgische Werkzeuge und Katheterablationswerkzeuge.

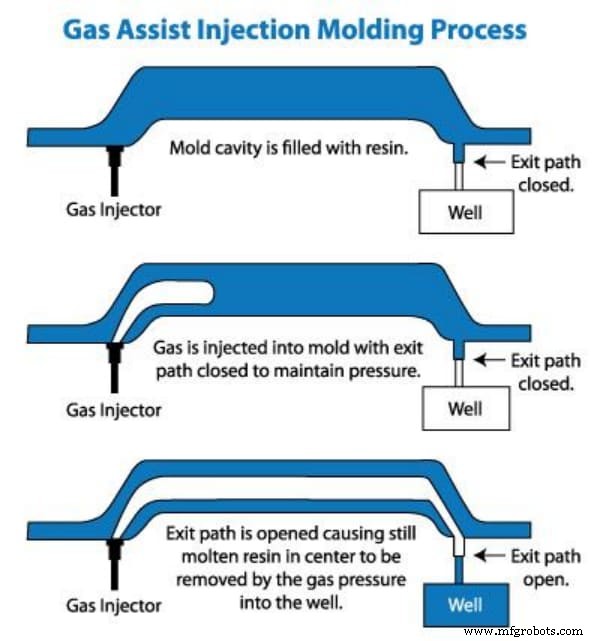

Gasunterstütztes Spritzgießen

Dies ist ein komplizierterer Formtyp. Beim normalen Formen neigen die dickeren Teile dazu, langsamer zu trocknen oder zu verfestigen als die dünneren Wände. Der Grund dafür ist, dass der Druck nicht ausreicht, um das Harz richtig zu packen und gleichmäßig zu machen.

Infolgedessen sieht das Harz aufgrund der Einfallstellen unförmig, hässlich und strukturell schwächer aus, als es sollte. Gasunterstütztes Spritzgießen ist die Lösung für dieses Problem bei der Herstellung medizinischer Spritzgussteile aus Kunststoff.

Bei diesem Prozess wird Gas durch die in die Form eingebauten Kanäle geleitet. Das Gas (Stickstoffgas) strömt durch die Mitte dieser dickeren Abschnitte. Außerdem erzeugt dies den notwendigen Druck, um das Harz fest gegen die Form zu drücken, wodurch ein glattes, strukturell einwandfreies Teil ohne Einfallstellen entsteht.

Das gasunterstützte Spritzgussverfahren eignet sich nicht zur Herstellung von Werkzeugen mit scharfen Ecken in ihrem Design, da der Gasdruck abnimmt, wenn es nicht in einer geraden Linie fließt. Dieser Typ eignet sich jedoch besser für die Herstellung komplexer Teile.

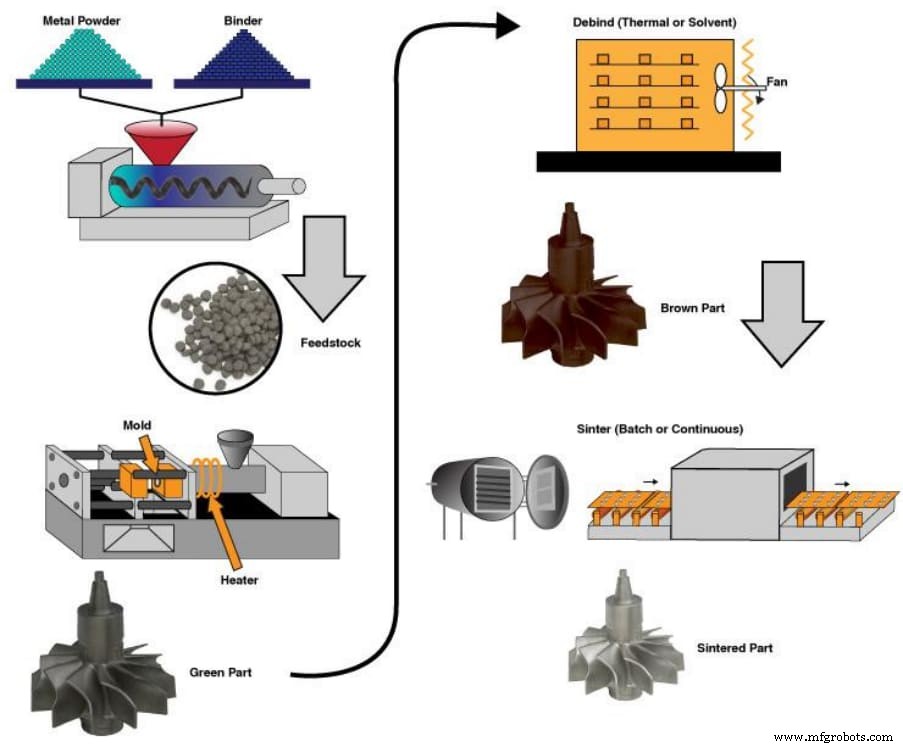

Metallspritzguss

Die Verwendung von Metall bei der Herstellung medizinischer Geräte ist eine Technik, die wir nicht übersehen können. Der Grund dafür ist, dass Metallausrüstung eine wichtige Rolle spielt, wenn Ausrüstung mit hoher Dichte, geringer Größe und Manövrierfähigkeit benötigt wird. Dies schmälert jedoch nicht die zahlreichen Verwendungsmöglichkeiten und Vorteile des herkömmlichen 3D-Drucks, des medizinischen Kunststoffformens oder des gasunterstützten Formens.

Im Allgemeinen erzeugt die Zerstäubungstechnologie eine Pulvermischung aus den gewünschten Metallen. Dieses Pulver wird zu einem Pellet (Ausgangsmaterial) verarbeitet, das ein Bindemittel enthält, das das Formen erleichtert.

Nach dem Einspritzen erfolgt die Entfernung des Bindemittels durch verschiedene Mittel, darunter Lösungsmittel, ein katalytisches Verfahren, Wärmeöfen oder sogar eine Kombination dieser Methoden. So bleiben am Ende Spritzteile mit 100 % Dichte zurück.

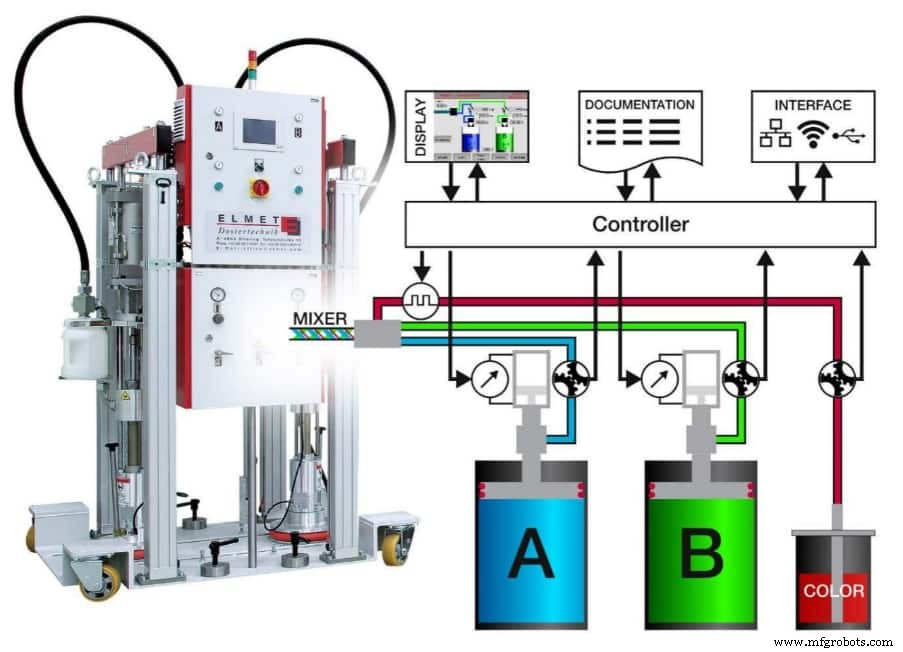

Flüssigsilikon-Spritzguss

Einige medizinische Geräte wie Schläuche und Beatmungsmasken sind ziemlich schwierig hygienisch zu halten. Daher ist Flüssigsilikon-Spritzguss im Allgemeinen am besten geeignet, um solche Geräte herzustellen.

Die strengen Anforderungen dieses Prozesses erfordern eine hygienische Umgebung für die Produktion. Diese Umgebung stellt sicher, dass sich keine Umgebungsluft, Staub oder Feuchtigkeit auf der Form oder Mischung absetzt, während sie aushärtet. Die durch diesen Prozess hergestellte gummiartige Substanz ist sehr chemikalienbeständig.

Silikon reagiert nicht mit biologischem Gewebe, wodurch es noch besser geeignet ist, es sicher zu implantieren. Dieses Spritzgussverfahren erfordert jedoch viele Schritte. Dies hängt auch von den erwarteten Eigenschaften des resultierenden Silikonprodukts ab.

Schlussfolgerung

Das innovative medizinische Spritzgussverfahren ist eine bahnbrechende Erfindung, die die Branche erobert hat. Die Herstellung medizinischer Injektionsteile erfüllt nicht nur festgelegte Industriestandards, sondern sorgt auch für einen reibungslosen Nutzungsprozess. In diesem Artikel wurden einige Grundzüge des Prozesses und andere wichtige Details erklärt.

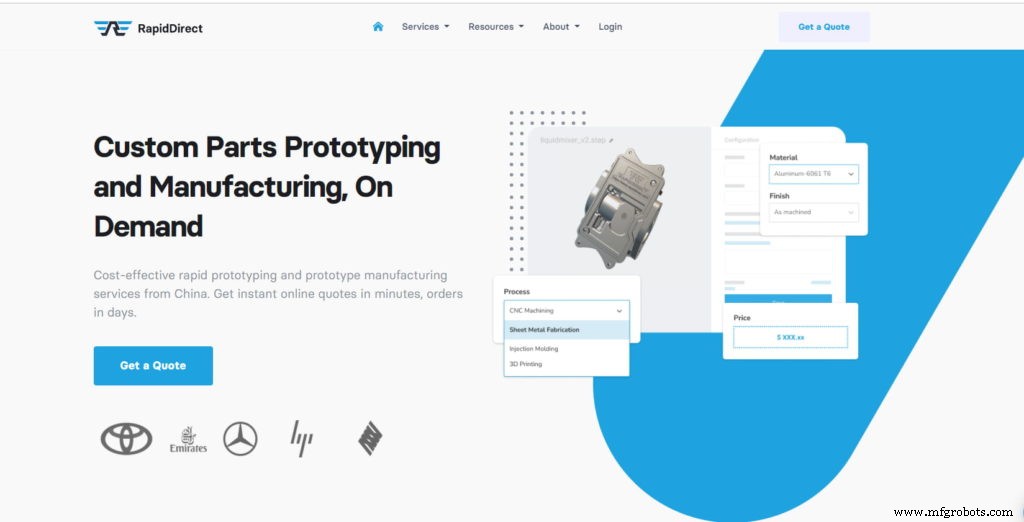

Wenn Sie nach einem Hersteller von Spritzgussteilen für die Medizintechnik suchen, können Sie die Spritzgießservices von RapidDirect besuchen, um weitere Informationen zu erhalten. RapidDirect, eine ISO 9001-zertifizierte Branche, ist ein renommierter Name in der Spritzgussteileindustrie und bietet Ihnen eine reiche Erfahrung in der Herstellung von Spritzgussteilen, einschließlich medizinischer Spritzgussteile. Außerdem bieten wir kundenspezifische Spritzgussdienstleistungen zu einem wettbewerbsfähigen Preis und detaillierte Berichte über Inspektionen und Materialtests. Nachdem Sie eine CAD-Datei hochgeladen haben, erhalten Sie sofort ein Angebot und kostenloses automatisiertes DfM-Feedback.

Häufig gestellte Fragen

Was ist medizinisches Spritzgießen?

Medizinisches Spritzgießen ist eine billigere und effizientere Methode zur Herstellung medizinischer und pharmazeutischer Teile, einschließlich medizinischer Geräte, Laborwerkzeuge, Ausrüstung und Testinstrumente. Mit diesem Verfahren hergestellte medizinische Teile erreichen ein hohes Maß an Präzision, Qualität und Genauigkeit.

Was sind medizinische Kunststoffe?

Kunststoffmaterialien in medizinischer Qualität sind einfach Kunststoffe, die zur Herstellung medizinischer Produkte entwickelt wurden. Es eignet sich auch zur Herstellung von Vitro-Diagnostika und Primärverpackungsprodukten. Diese Produkte tragen dazu bei, Arzneimittel zu konservieren und einzuschließen, um eine Kontamination in Arzneimitteln zu vermeiden.

Wie wird Kunststoff im medizinischen Bereich verwendet?

Kunststoffe haben ein breites Anwendungsspektrum im medizinischen Bereich. Sie sind fast unverzichtbar bei der Herstellung von medizinischen Kunststoffspritzgussteilen und -werkzeugen wie Spritzen, OP-Handschuhen, Infusionsschläuchen, Kathetern usw. Diese Produkte sind nur für den einmaligen Gebrauch bestimmt, wodurch die Notwendigkeit einer Sterilisation entfällt und die Ausbreitung hoch ansteckender oder virulenter Stoffe verringert wird Krankheiten.
