Top-CAD-Software für 3D-Druck: Ein professioneller Leitfaden

Einführung

3D-Druck, wie Zerspanen oder Schmieden, beginnt mit einem digitalen Bauplan. In der additiven Fertigung ist das Fundament ein robustes CAD-Modell, das jedes Detail des endgültigen Teils definiert. Ein leistungsfähiges CAD-Tool formt nicht nur die Geometrie, sondern stellt auch sicher, dass das Modell nahtlos an einen 3D-Drucker übergeben werden kann.

Wesentliche Anforderungen an ein CAD-Paket

Bei der Evaluierung von CAD-Lösungen für 3D-Druck prüfen Sie, ob die Software kann:

  • Echte 3D-Modelle erzeugen – parametrisch oder direkt.
  • Native Designs in das Industriestandard-STL-Format exportieren.
  • Hochauflösende Geometrie unterstützen, die den Fähigkeiten Ihres Druckers entspricht.

Viele Plattformen bieten Add-ons, die diesen Workflow straffen – 3DXpert für SolidWorks, Netfabb für Fusion 360, 3YOURMIND für Siemens NX – indem sie Übersetzungs-Schritte reduzieren oder Direct-Print-from-CAD ermöglichen.

Top-CAD-Software für 3D-Druck: Ein professioneller Leitfaden

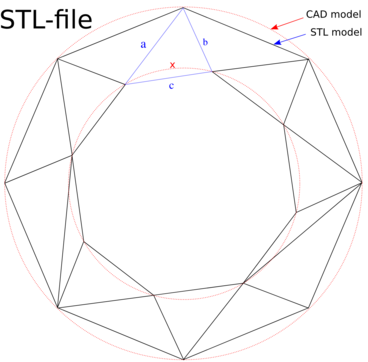

Was ist eine STL-Datei?

Das STL-Format (Stereolithografie), 1987 von 3D Systems eingeführt, ist der De-facto-Standard für 3D-Druck. Es stellt ein Oberflächennetz aus Dreiecken dar, das komplexe Formen wie Splines, Bögen und Extrusionen durch eine tessellierte Approximation abbildet. Da STL-Dateien keine Einheiten enthalten, müssen sie mit den korrekten Skalierungseinstellungen im Slicer gekoppelt werden.

Top-CAD-Software für 3D-Druck: Ein professioneller Leitfaden

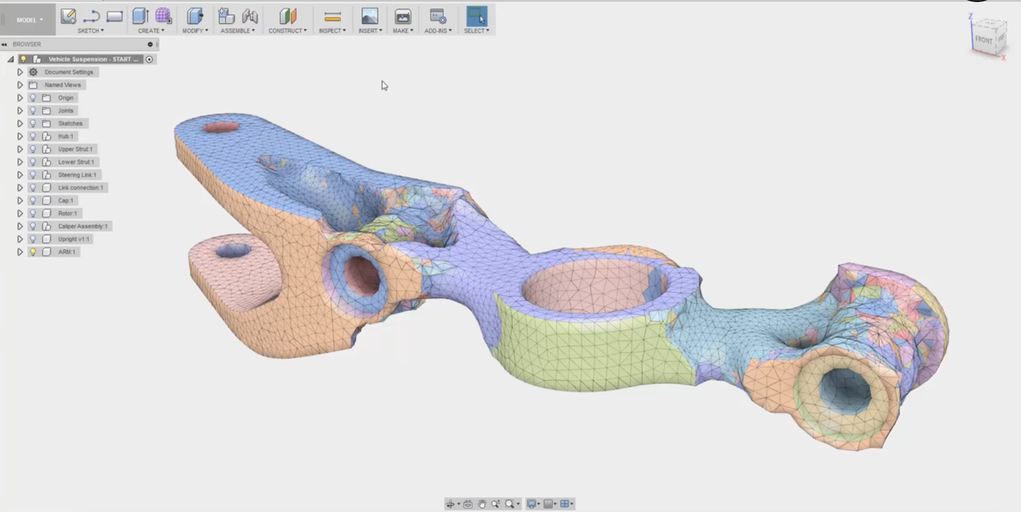

STL-Export: Praktische Tipps

Alle großen CAD-Tools bieten STL-Export, aber Liebe zum Detail entscheidet über gelungenen oder misslungenen Druck:

  • Binär vs. ASCII – Binäre STL-Dateien sind kompakt und schneller zu verarbeiten; ASCII ist menschenlesbar, aber größer. Bevorzugen Sie binär, es sei denn, ein spezifischer Workflow erfordert ASCII.
  • Einheiten – STL hat kein Einheitensystem. Stellen Sie sicher, dass Ihre CAD-Einheiten dem Slicer-Standard entsprechen (meist Millimeter) oder passen Sie entsprechend an.
  • Auflösung – Setzen Sie die Netz-Dichte so, dass das kleinste druckbare Feature (z. B. 100 µm) akkurat abgebildet wird. Vermeiden Sie Überglättung kritischer Details.

Weitere optionale Attribute – wie Farbe – können hinzugefügt werden, aber die drei oben genannten Punkte sind essenziell für die getreue Reproduktion Ihres Designs.

Gängige CAD-Lösungen der Industrie

In Engineering, Fertigung und Design dominieren mehrere CAD-Pakete den Markt. Hier ein knapper Überblick der am weitesten verbreiteten Tools.

SolidWorks

Seit dem Debüt 1995 und Übernahme durch Dassault 1997 ist SolidWorks zum Standard für über zwei Millionen Ingenieure in 165.000+ Unternehmen geworden. Die intuitive parametrische Oberfläche, gekoppelt mit umfangreichen Simulations- und Rendering-Add-ons, macht es zur Top-Wahl für Rapid Prototyping und Produktion.

Dassault Systèmes CATIA

1977 als Luftfahrt-Design-Plattform gestartet, ist CATIA heute ein vollwertiges PLM-System, intensiv genutzt in Automotive und Industrieanlagen-Design. Der integrierte CAD-zu-CAM-Workflow unterstützt komplexe Baugruppen und Hochpräzisionsfertigung.

Autodesk Fusion 360

2013 veröffentlicht, vereint Fusion 360 CAD, CAM und Simulation in einer cloudbasierten Umgebung. Kostenlose Stufen für Hobbyisten, Studenten und Lehrende sowie nahtlose Integration in das Autodesk-Ökosystem machen es ideal für kollaborative Projekte.

Creo (PTC)

1987 gestartet, pionierte Creo regelbasiertes parametrisches Modeling. Heute Teil einer Suite, die Assembly, FEA, direktes und Flächen-Modelling sowie Werkzeugdesign abdeckt – Features, die sowohl Kleinserien-Prototyping als auch Großserienproduktion unterstützen.

Siemens NX

2007 von Siemens übernommen, ist NX eine Enterprise-Lösung, die CAD, CAE und CAM vereint. Branchenspezifische Module erlauben Designern, den Toolset auf Luftfahrt, Automotive oder Energie zuzuschneiden.

Onshape

Onshapes Cloud-First-Architektur (2015) eliminiert lokale Installationen. Echtzeit-Multi-User-Kollaboration und plattformübergreifende Zugänglichkeit (Browser, iOS, Android) machen es besonders attraktiv für verteilte Teams.

Fazit

Die Wahl der richtigen CAD-Software hängt von Projektumfang, Teamgröße und Branchenanforderungen ab. Ob Hobbyist, Student oder Enterprise-Ingenieur – ein robustes CAD-Paket, das saubere STL-Dateien erzeugt, erschließt das volle Potenzial der additiven Fertigung, ermöglicht schnellere Iteration und höherwertige Teile.
