E3.series 2021 Update: Fortgeschrittene Steckverbinder & Tabellenfunktionen – Teil 3

In diesem Artikel stellen wir weitere Neuerungen von E3.series 2021 vor. Diesmal geht es um Steckverbinder und Stecker, Tabellen und mehr. Lesen Sie den vollständigen Artikel, um Ihre Projekte weiter zu optimieren und zu lernen, wie Sie das E3.series-Tool am effizientesten für Ihre Anforderungen einsetzen.

Steckverbinder nur auf gültigen Mating Connector stecken

Eine Einstellung sorgt dafür, dass Steckverbinder nur in Mating Connectoren gesteckt werden können, die in den Komponenteneigenschaften als aktive Mating Connectoren definiert sind. Die Einstellung gilt für alle Ansichten der Steckverbinder. Das bedeutet, alle Steckverbinder können nur mit ihren definierten Mating Connectoren gesteckt werden.

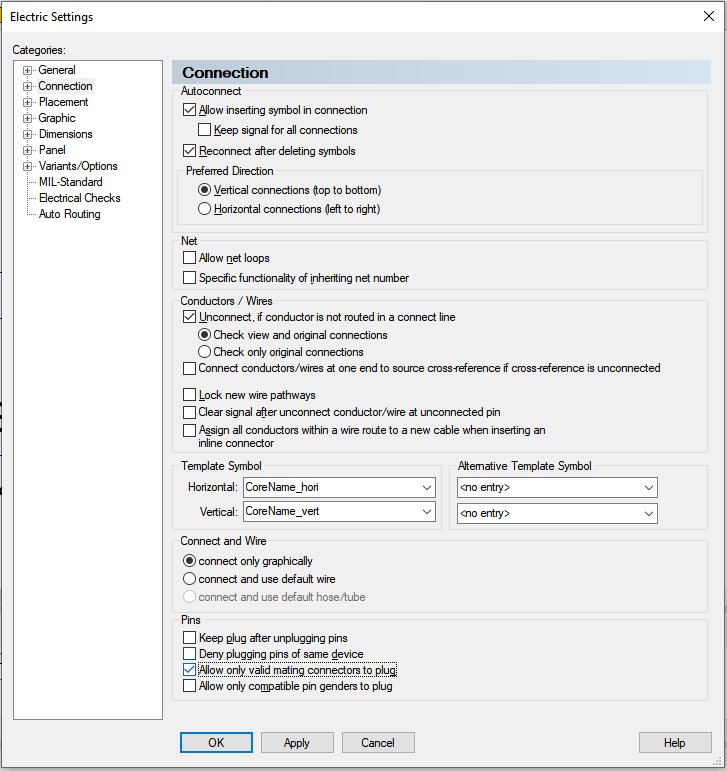

Zur Aktivierung: Werkzeuge → Einstellungen im Hauptmenü. Hinweis: Die Funktion kann in den Elektrischen und Fluid-Einstellungen aktiviert/deaktiviert werden. Aktivieren Sie „Nur gültige Mating Connectoren zum Stecken erlauben“ unter „Verbindung“. Die Einstellung ist benutzerspezifisch.

Steckverbinder können nun nur noch in Mating Connectoren gesteckt werden, die als aktive Mating Connectoren definiert sind. Steckverbinder ohne definierten aktiven Mating Connector können nicht mehr gesteckt werden.

Steckverbinder nur auf Steckverbinder mit kompatiblem Pin-Geschlecht stecken

Eine Einstellung stellt sicher, dass Steckverbinder nur auf Mating Connectoren mit kompatiblem Pin-Geschlecht gesteckt werden können. Die Einstellung gilt für alle Ansichten. Das kompatible Pin-Geschlecht kann in den Komponenten- und Geräteeigenschaften definiert werden. Das bedeutet, nur zueinander passende Steckverbinder können gesteckt werden.

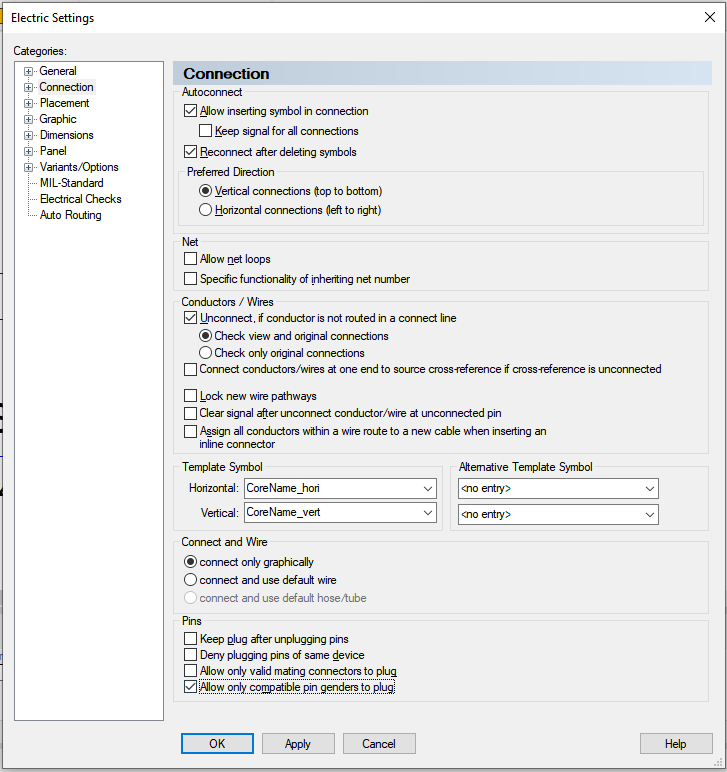

Aktivierung: Werkzeuge → Einstellungen im Hauptmenü. Hinweis: Funktion in Elektrischen und Fluid-Einstellungen umschaltbar. Aktivieren Sie „Nur kompatible Pin-Geschlechter zum Stecken erlauben“ unter „Verbindung“. Die Einstellung ist benutzerspezifisch.

Hinweis: Inkompatible Pin-Geschlechter können weiterhin verbunden werden; eine entsprechende Meldung informiert darüber. Bei Änderung der Einstellung werden bereits gesteckte Steckverbinder nicht beeinflusst. Inkompatible, gesteckte Pin-Geschlechter werden bei Prüfungen aufgelistet.

Folgende Pin-Geschlechter-Kombinationen sind kompatibel und können gesteckt werden:

• <Kein Eintrag> und <Kein Eintrag>
• <Kein Eintrag> und Männlich
• <Kein Eintrag> und Weiblich
• Männlich und Weiblich

Neue Informationen in der Verbindungstabelle

Standardmäßig werden neue Informationen in der Verbindungstabelle angezeigt. Die zusätzlichen Angaben geben einen Überblick darüber, wie lang die Leiter/Drähte einer Verbindung sind und ob die Länge maßstäblich ist.

Zur Anzeige: Ansicht → Verbindungstabelle.

Unbemessen: Legt fest, ob die Verbindungslänge maßstäblich ist. Per Klick auf die Checkbox setzt/entfernt man die Eigenschaft.

Physische Länge: Gibt die tatsächliche Länge der Verbindung an. Ist die Länge maßstäblich, wird sie automatisch berechnet. Andernfalls kann der Wert durch Klick in die Zeile geändert werden.
