Wasserstrahlschneiden: Funktionsweise, Komponenten, Vorteile, Anwendungen – PDF-Leitfaden

Heute bei The Mechanical Post: Ein fortschrittliches Fertigungsverfahren – „Abrasives Wasserstrahlschneiden“ und „Wasserstrahlschneiden“ sowie die Unterschiede.

Beginnen wir mit: Was ist Wasserstrahlschneiden und wie funktioniert es? Danach Vor-/Nachteile und Anwendungen.

PDF zu Wasserstrahlschneiden am Artikelende herunterladbar. Los geht's!

Was ist Wasserstrahlschneiden (WJM)?

Wasserstrahlschneiden (WJM) ist ein fortschrittliches, unkonventionelles Fertigungsverfahren, bei dem ein hochgeschwindiger Wasserstrahl das Werkstück trifft und durch Erosion des Werkstückmaterials bearbeitet.

Im WJM-Prozess beträgt der Wasserdruck an der Düse 60.000 psi oder 4.136,85 bar – fast das 4.000-fache des Normaldrucks (1 bar).

Reines Wasserstrahlschneiden kann keine harten Materialien bearbeiten. Nur weiche Materialien: Gummi, ABS, Leder, Holz, Kunststoffe etc.

Um harte Materialien (Aluminium, Stähle, Granit, Gusseisen etc.) zu bearbeiten, werden Schleifpartikel dem Wasserstrahl beigemischt – erhöht die Bearbeitungsleistung.

Das Verfahren ähnelt Ultraschallbearbeitung und Abrasivstrahlbearbeitung (mechanische Materialabtragung). Meist gekoppelt mit CNC für präzise, automatisierte Steuerung.

Funktionsprinzip WJM

Prinzip: Hochgeschwindigkeits-Wasserstrahl trifft Werkstück → Bearbeitung durch Erosion des Werkstückmaterials.

Aufbau und Arbeitsweise von reinem und abrasivem Wasserstrahl sind fast identisch. Betrachten wir die abrasive Variante.

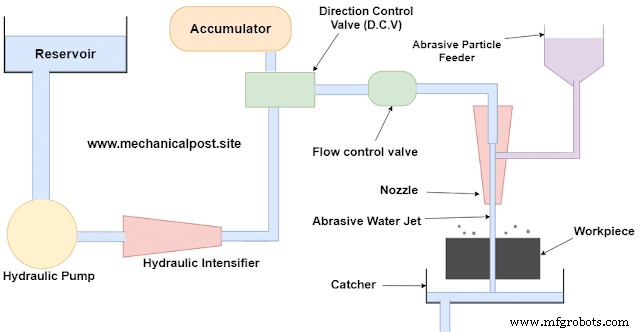

Aufbau der Wasserstrahlmaschine

Hauptkomponenten:

• Wassertank
• Hydraulikpumpe
• Hydraulik-Intensivierer (Druckverstärker)
• Akku (Druckspeicher)
• Wegeventil (Richtungskontrollventil)
• Durchflussregelventil
• Mischkammer
• Düse
• Schleifmittelzufuhr
• Auffangbehälter (Catcher)

Wassertank

Speichert das für den Prozess benötigte Wasser.

Hydraulikpumpe

Zirkuliert Wasser, erhöht Druck von Umgebungsdruck auf ca. 5 bar vor dem Intensivierer.

Hydraulik-Intensivierer

Erzeugt den enormen Druck zum Metallschneiden. Erhält Wasser bei ~5 bar, steigert auf ~4.000 bar (ca. 60.000 psi).

Akku (Druckspeicher)

Speichert Hochdruckwasser, liefert bei Bedarf an die Düse. Verhindert Druckschwankungen. Nutzt Wasserkompressibilität für gleichmäßigen Austrittsdruck.

Wegeventil

Steuert Wasserrichtung und damit den Prozess.

Durchflussregelventil

Regelt Durchflussmenge/Geschwindigkeit des Wassers an der Düse.

Mischkammer

Hier werden Schleifpartikel in den Wasserstrahl eingemischt.

Düse

Verjüngungsdüse: Wandelt Druckenergie in kinetische Energie um. Erreicht Überschallgeschwindigkeit. Aus hartem Material (Diamant, Wolframkarbid) gegen Eigenverschleiß.

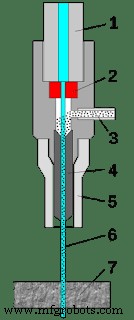

Detail der Düse mit Schleifmitteleinmischung:
1: Hochdruckwasserstrahl | 2: Hartmaterial (Rubin/Diamant) | 3: Schleifpartikel (Granat) | 4: Mischrohr | 5: Schutz | 6: Schneidwasserstrahl | 7: Werkstück

Schleifmittelzufuhr

Trichter für kontinuierliche Zufuhr von Schleifpartikeln (Siliziumkarbid, Sand, Aluminiumoxid etc.).

Auffangbehälter (Catcher)

Sammelt benutzten Wasserstrahl – nach Filtration/Behandlung wiederverwendbar.

Arbeitsweise Wasserstrahlschneiden

Hydraulikpumpe saugt Wasser aus Tank (Umgebungsdruck) → ~4–5 bar. → Intensivierer → ~4.000 bar. → Druckspeicher & über Regelventile zur Düse. → Speicher puffert, liefert bei Bedarf. → Durchflussventil regelt Wassermenge an Düse. → Düse + Mischkammer → Überschallstrahl mit Schleifpartikeln. → Trifft Werkstück → Bearbeitung durch Schleifwirkung + Hochgeschwindigkeitsstrahl. → Catcher sammelt Wasser → Wiederverwendung oder sichere Entsorgung.

Bearbeitbare Materialien

• Aluminium, Stähle, Gusseisen, Beton, Stein, Granit, Metalllegierungen
• Holz, Leder, Keramik, Kunststoffe, Gummi, Glas, Verbundwerkstoffe etc.

Anwendungen

• Luftfahrtkomponenten
• Motorenkomponenten
• Dicke Stahl-/Aluminiumbleche
• Bohr- und Schneidoperationen
• Materialien, die konventionell schwer bearbeitbar sind

Vorteile

• Hohe Präzision
• Kein Kühlmittel nötig
• Komplexe Formen/Schnitte möglich
• Gute Oberflächenqualität
• Staubfreie Teile (durch Wasserstrahl gewaschen)
• Umweltfreundlich (keine schädlichen Nebenprodukte)
• Niedrige Betriebskosten vs. andere unkonventionelle Verfahren
• Nahezu keine Wärmeentwicklung (Wasser als Medium)

Nachteile

• Sehr dicke Materialien nicht bearbeitbar
• Hohe Anfangsinvestition
• Längere Bearbeitungszeit vs. konventionelle Verfahren

Video von „Waterjet Channel“: Amboss aus Gusseisen in zwei Teile geschnitten. Kanal spezialisiert auf WJM – diverse Produkte auf YouTube.

FAQ Wasserstrahlschneiden

Was bedeutet WJM in der fortschrittlichen Fertigung?

WJM = Water Jet Machining (Wasserstrahlschneiden).

Welche Strahlfluideigenschaften beeinflussen die Abtastrate (MRR) im WJM?

Viskosität, Durchflussrate, Geschwindigkeit.

Was ist das Schlüsselelement für Materialabtrag im Wasserstrahlschneiden?

Der Wasserstrahl selbst.

Wie wird Material beim abrasiven Wasserstrahlschneiden abgetragen?

Durch Erosion durch Schleifpartikel und Wasserstrahl.

Unterschied WJM vs. AWJM (Abrasives Wasserstrahlschneiden)

Wasserstrahlschneiden (WJM)	Abrasives Wasserstrahlschneiden (AWJM)
Materialabtrag nur durch Wasserstrahl	Materialabtrag durch Wasserstrahl + Schleifpartikel
Keine Mischkammer nötig	Mischkammer für Wasser-Schleifmittel-Mischung erforderlich
Weiche Materialien (Leder, Holz, Kunststoffe)	Harte Materialien (Stahl, Keramik, Aluminium)
Günstiger	Teurer durch Schleifmittel

---

Das war der Überblick zum Wasserstrahlschneiden. Feedback in den Kommentaren willkommen.
