Schwebungsfrequenz-Oszillator (BFO): Prinzip, Design & Anwendungen

Ein Oszillator mit variabler Ausgangsfrequenz ist in der Elektronik essenziell. Der Schwebungsfrequenz-Oszillator (Beat Frequency Oscillator, BFO) eignet sich hervorragend dafür.

Wir beleuchten Arbeitsfrequenz, Anwendungen und wichtige Details.

Was ist ein Beat Frequency Oscillator?

Sinuswelle

Auch BFO genannt. Erzeugt variable Audiosignale (Sinusschwingungen) durch Überlagerung zweier unterschiedlicher Radiofrequenz-Oszillationen. Erfunden 1901 von Reginald Fessenden.

Funktionsweise

Das Blockdiagramm illustriert das Prinzip.

BFO-Arbeitsschema

Schaltung: variabler & fixer Frequenzoszillator, 2 RF-Filter, Mischer (Mixer), Verstärker.

Arbeitsmechanismus

Radiofrequenzen

1. Fixer RF-Oszillator liefert Signal fester Frequenz.
2. Signal durch RF-Filter auf passenden Bereich begrenzt.
3. Gleichzeitig liefert variabler Oszillator Signal anderer Frequenz.
4. Zwei Frequenzen Fx und Fy gehen in den Mischer → Summen- und Differenzfrequenz.
5. Mischer liefert konstant Differenzfrequenz im Audiobereich.
6. Eingangs-RF-Filter unterdrückt alle RF-Anteile außer der Differenzfrequenz.
7. NF-Verstärker verstärkt Signal zur Nutzung.

Hauptfaktoren für Stabilität

Lautsprecher / Schallwelle

Primärer Faktor: Frequenzstabilität. Geringe relative Frequenzänderung → große Verschiebung der Differenzfrequenz. Drift der Differenzfrequenz über Zeit minimieren.

• Beide Oszillatoren müssen hohe Eigenstabilität haben (Temperatur, Versorgungsspannung).
• RF-Oszillatoren müssen räumlich/elektrisch getrennt sein – verhindert Kopplung/Synchronisation, besonders bei kleinen Frequenzdifferenzen.

Anwendungen

BFO ist extrem präzise bei Metallerkennung. Beispiel: Metalldetektor.

Metalldetektor-Schaltung

Metalldetektor im Einsatz

Hauptkomponenten: 4093 Quad-Schmitt-NAND-IC, Suchspule, Schalter, Batterie.

Schaltung erzeugt variable Signale über Widerstand gegen schnelle Spannungsänderungen → Verzögerung im IC → schnelle Oszillation ~2 MHz. Mittelwellenradio empfängt die Wellen.

Spulenspezifikation

Lackdraht, gewickelt nach Vorgabe.

Anschluss an 0-V-Faraday-Schirm, mit Isolierband fixieren.

Aufbau

Schaltung laut Schaltplan aufbauen.

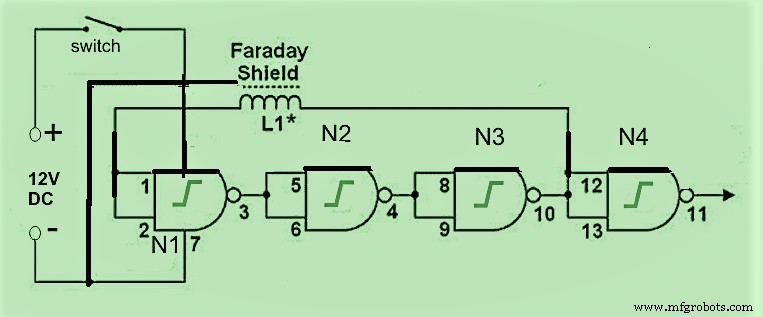

Schaltplan

Für Betrieb: Signal auf 2-MHz-Harmonische einstellen. Gut justiert erkennt es Münze (80–90 mm). Unterscheidet ferromagnetische/nichttferromagnetische Gegenstände.

Fazit

Wir haben das Prinzip des BFO und seine Hauptanwendung im Metalldetektor erklärt. Bei Fragen zum Detektor – kontaktieren Sie uns, wir helfen sofort.
