Designs, die wir lieben:CNC-Bearbeitung

Beziehungen, ob privat oder geschäftlich, basieren auf gegenseitigem Respekt. Wir sehen jedes Jahr Zehntausende von CAD-Dateien für bearbeitete Teile. Wir können sofort erkennen, wenn jemand in seinen Konstruktionen sorgfältig über die maschinelle Bearbeitung nachgedacht hat. Wenn wir dieses Prozessverständnis sehen, wissen wir, dass wir dieses Teil schnell und effizient produzieren können, was sowohl für uns als auch für unseren Kunden großartig ist. Wenn wir gleichzeitig problematische Dinge sehen, liegt es in unserer Verantwortung, diese Probleme dem Kunden mitzuteilen. Hier sind einige Dinge, nach denen wir bei Designs immer suchen.

Fräsen vs. Drehen:Die Vögel und Bienen der Bearbeitung

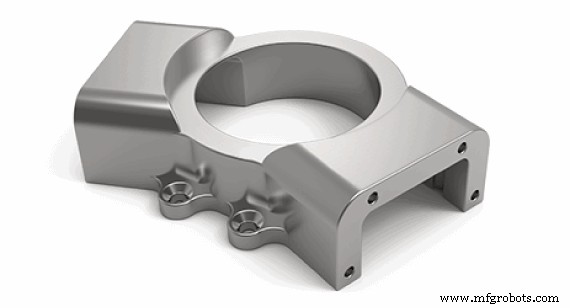

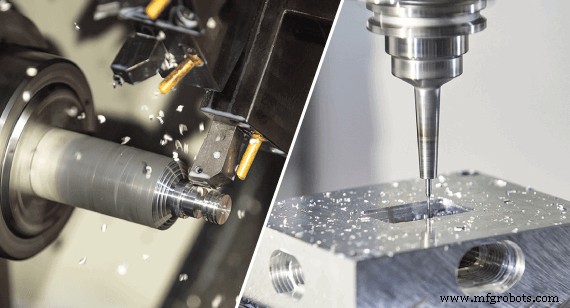

Grundsätzlich gibt es zwei Arten der Bearbeitung:Fräsen (durch Bohrverfahren) und Drehen (durch Drehen). Sehr zylindrische Teile sollten unter Berücksichtigung des Drehdrehprozesses konstruiert werden, und sehr quadratische/orthogonale Teile sollten gefräst werden. Sie sind in vielerlei Hinsicht genaue Umkehrungen voneinander. Während beide subtraktive Prozesse sind, dreht sich das Schneidwerkzeug beim Fräsen gegen das (normalerweise) stationäre Material, um unerwünschtes Metall oder Kunststoff zu entfernen. Drehen bewirkt genau das Gegenteil. Das Teil dreht sich um eine definierte Achse und das Werkzeug schabt Material ab, während es sich dreht. Ihr Teil muss möglicherweise beide Prozesse durchlaufen, um fertig zu werden, und in normalen Situationen sollten wir in der Lage sein, anhand Ihrer CAD-Datei zu erkennen, was Sie wollen und wie es bearbeitet wird.

Ecken bearbeiten:Runder ist besser

Wir sehen das oft, aber wenn Sie sich einen Moment Zeit nehmen und es sich vorstellen, können Sie sehen, dass ein runder Schaftfräser niemals einen 90-Grad-Winkel in einer Ecke erzeugen kann, wo sich zwei Wände treffen. Das Hinzufügen von Filets zum Abrunden Ihrer Ecken zeigt uns, dass Sie dieses Wissen haben. Ich meine, sicher, Sie können uns immer kleinere Schaftfräser verwenden lassen, um eine scharfe Ecke anzunähern, aber es bringt Ihnen nur ein kleineres Filet und eine größere Rechnung. Als Ihr Partner können wir Ihnen etwas Geld sparen, wenn Sie mit breiteren, abgerundeten Ecken einverstanden sind. Außerdem sehen sie auch ziemlich gut aus.

Planen Sie Ihren Horizont:Wo Wände auf Böden treffen

Dies ist eine Art Gegenteil des vorherigen Abschnitts. Hier streben Sie Ebenheit an – einen schönen 90-Grad-Winkel, in dem Wände auf Böden treffen. Wenn eine Wand in einem scharfen 90-Grad-Winkel auf einen Boden trifft, ist der Bearbeitungsprozess viel effizienter. Wir tun dies mit quadratischen Schaftfräsern, die wie alle anderen Schaftfräser sind, aber eine flache und keine spitze untere Schneidfläche haben. Sie sind speziell dafür gemacht, Material auszufräsen, um eine ebene Oberfläche zu schaffen. Beachten Sie, dass beim Anbringen einer Verrundung und einem abgerundeten Übergang zwischen Boden und Wand wesentlich mehr Bearbeitungszeit für die Konturierung der Verrundung aufgewendet werden muss. Dies kann die Bearbeitungszeiten viel länger und kostspieliger als nötig machen.

Das In und Out von Löchern und Taschen

Beim Entwerfen für die Fertigung ist es wichtig zu wissen, dass diese coolen Löcher und Taschen für Sie und langfristig für Ihren Kunden funktionieren. Wir lieben es, Funktionen zu sehen, die darauf ansprechen. Achten Sie auf jedes Merkmal Seitenverhältnis ist kritisch. In der Regel sollten tiefe Löcher und Taschen einen großen Durchmesser haben und längere Stehpfosten oder Rippen sollten dicker sein. Im Allgemeinen ist es umso besser, je kleiner das LxD-Verhältnis eines Features ist. Nur sehr wenige Funktionen sollten ein LxD-Verhältnis von 8:1 überschreiten, es sei denn, Sie haben einen wichtigen Grund für das Design.

Versammlungen:Aufbrechen ist nicht immer schwer

Manchmal ist es einfacher, ein Design zu vereinfachen, indem man es in zwei oder mehr Komponenten aufteilt und sie später mit Schrauben, Schweißnähten oder anderen Methoden zusammenfügt. Es ist großartig zu sehen, dass Designer/Ingenieure auf Kompromisse zwischen der Minimierung der Anzahl der Komponenten und der Notwendigkeit der Montage achten. Bei einigen CAD-Modellen ist es sinnvoller, die Komplexität der bearbeiteten Teile zu reduzieren, indem kompliziertere Teile in Unterkomponenten zerlegt werden. Dies könnte Vorteile für sehr komplexe Teile haben.

Das sind einige der Dinge, die wir gerne in CAD-Modellen für die CNC-Bearbeitung sehen. Lesen Sie mehr über die Designelemente, die wir in unseren anderen Servicebereichen lieben:3D-Druck, Spritzguss und Blechbearbeitung.
