Wichtige Hydraulikschlauch-Normen für maximale Sicherheit und Leistung

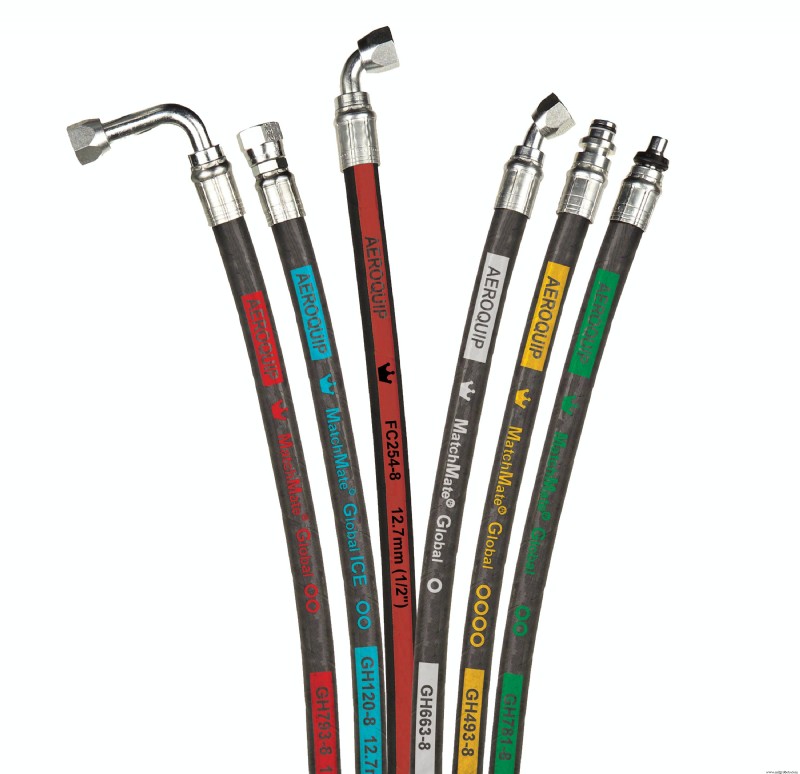

Bei Hydraulikanlagen ist die Wahl der richtigen Schläuche entscheidend. Jeder Anwendungsfall erfordert unterschiedliche Spezifikationen für Größe, Durchmesser, Flüssigkeitstyp, Temperatur und weitere Faktoren wie Flexibilität.

Bei Montage oder Reparatur Ihrer Anlagen ist die Einhaltung der Hydraulikschlauch-Normen ein wesentlicher Baustein für sicheren Betrieb.

Definition der Hydraulikschlauch-Normen

Je nach Region gibt es verschiedene nationale und internationale Normen mit unterschiedlichen Maßen, Toleranzen und Parametern.

Beispielsweise definieren die Europäische Norm (EN) und die Internationale Organisation für Normung (ISO) jeweils eigene Hydraulikschlauch-Normen, die voneinander abweichen.

In Nordamerika setzt die Society of Automotive Engineers (SAE) die Standards – die 100R-Serie gemäß SAE J517. Diese Serie differenziert Schläuche nach Konstruktion und idealen Einsatzbedingungen (Temperatur, Druck, Flüssigkeitstyp). Zunächst ein Blick auf den Aufbau eines Hydraulikschlauchs.

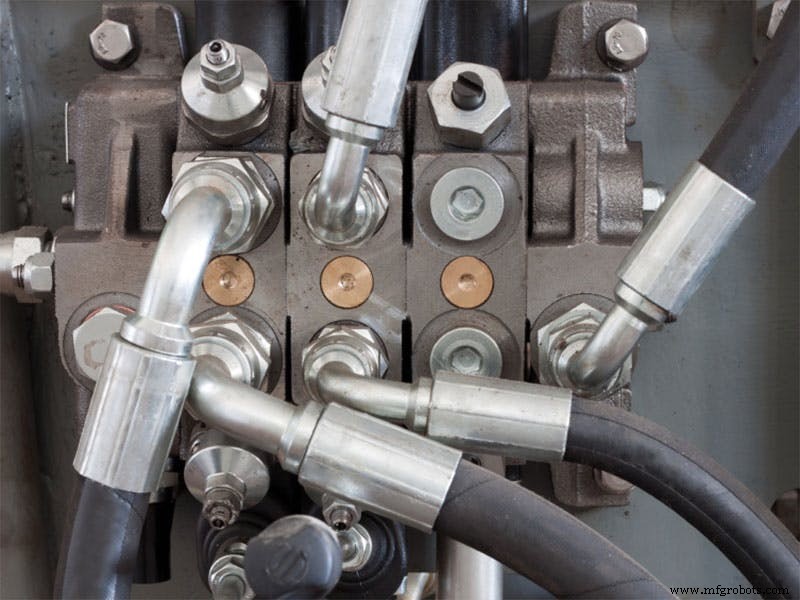

Aufbau eines Hydraulikschlauchs

Unabhängig von den spezifischen Parametern definieren Normen grundsätzlich drei Schlüsselaspekte: die Innenseele (Tube), die Verstärkung (Reinforcement) und die äußere Schutzhülle (Cover).

Innenseele (Tube)

Die Innenseele transportiert das Hydraulikfluid. Sie muss dauerhaftem Kontakt mit hydraulischen Flüssigkeiten standhalten – sowohl biologisch abbaubaren als auch mineralölbasierten. Zudem muss sie Temperaturextreme, Korrosion und Zugbelastung widerstehen.

Verstärkung (Reinforcement)

Die Verstärkung stärkt die Leitung und schützt vor Druckspitzen. Je höher der Druck, desto mehr Stabilität ist nötig, um Platzen oder Leckagen zu verhindern.

Hydraulikschläuche haben entweder Textil- oder Stahldrahtverstärkung. Textilverstärkung (Gewebe) dient Niederdruckanwendungen. Stahldrahtverstärkung erfolgt als Geflecht um den Schlauch oder als einzelne Lagen um die Seele. Drahtlagen sind immer geradezahlig, jede folgende Lage in entgegengesetzter Richtung gewickelt.

Außenhülle (Cover)

Die schützende Außenschicht (Cover) ist die erste Barriere gegen äußere Einflüsse. Meist aus Synthesekautschuk oder Textilgeflecht, schützt sie vor Abrieb, Korrosion und isoliert gegen äußere Hitze, Kälte oder UV-Strahlung.

Auswahl des richtigen Hydraulikschlauchs

Bei der Auswahl beachten Sie zuerst die Gerätedokumentation – sie legt fest, welche Schläuche für Ihre Anlage und Ihren Einsatzzweck geeignet sind.

Fehlen Angaben (z. B. bei Umrüstung oder geänderten Bedingungen), hilft dieser Leitfaden. Sie müssen Ihre spezifischen Bedingungen kennen: Maximaldruck, normale und extreme Betriebstemperaturen, Art der Anwendung (Fahrzeug oder stationäre Installation).

Unter jeder Normnummer finden Sie Angaben zu Verstärkung, Durchmesserbereich, maximalem Betriebsdruck (in psi) und minimalem Biegeradius.

Sofern nicht anders angegeben, haben alle Schläuche eine mit petroleum- und wasserbasierten Hydraulikflüssigkeiten verträgliche Seele, eine öl- und witterungsbeständige Gummiummantelung und sind für -40 °C bis +100 °C ausgelegt.

SAE Hydraulikschlauch-Normen (100R-Serie)

SAE 100R1
Verstärkung: Einlagiges Stahldrahtgeflecht
Durchmesser: 3/16″ bis 2″
Max. Betriebsdruck: 575 bis 3.250 psi
Min. Biegeradius: 3,5″ bis 25″
Einsatz: Allgemeiner Hochdruck-Hydraulikschlauch

SAE 100R2
Verstärkung: Zweilagiges Stahldrahtgeflecht
Durchmesser: 3/16″ bis 2″
Max. Betriebsdruck: 1.150 bis 6.000 psi
Min. Biegeradius: 3,5″ bis 25″
Einsatz: Außenanwendungen (Bau, Bergbau), mobile Geräte

SAE 100R3
Verstärkung: Zweilagiges Textilgeflecht
Durchmesser: 3/16″ bis 1-1/4″
Max. Betriebsdruck: 375 bis 1.500 psi
Min. Biegeradius: 3″ bis 10″
Einsatz: Allgemeiner Niederdruckschlauch (Frostschutz, Hydrauliköl)

SAE 100R4
Verstärkung: Ein- oder mehrlagiges Textilgeflecht mit Spiraldraht
Durchmesser: 3/4″ bis 4″
Max. Betriebsdruck: 35 bis 300 psi
Min. Biegeradius: 5″ bis 24″
Einsatz: Saug- und Rücklaufschläuche für Hydrauliksysteme

SAE 100R5
Verstärkung: Zweilagiges Textilgeflecht mit Stahldrahtgeflecht dazwischen, schimmelresistente Verbindungen
Durchmesser: 3/16″ bis 3-1/16″
Max. Betriebsdruck: 35 bis 300 psi
Min. Biegeradius: 3″ bis 33″
Einsatz: Mitteldruck, Automobil (Bremsen, Servolenkung)

SAE 100R6
Verstärkung: Einlagiges Textilgeflecht oder Spirale
Durchmesser: 3/16″ bis 3/4″
Max. Betriebsdruck: 300 bis 500 psi
Min. Biegeradius: 2″ bis 6″
Einsatz: Allgemeiner Niederdruck-Hydraulikschlauch

SAE 100R7
Seele: Thermoplast
Temperatur: -40 °C bis 93 °C
Hülle: Thermoplast
Verstärkung: Synthetische Faser
Durchmesser: 1/8″ bis 1″
Max. Betriebsdruck: 1.000 bis 3.000 psi
Min. Biegeradius: 1″ bis 12″
Einsatz: Mitteldruck, nicht-leitend (keine Stahldrahtverstärkung erlaubt)

SAE 100R8
Seele: Thermoplast
Temperatur: -40 °C bis 93 °C
Hülle: Thermoplast
Verstärkung: Synthetische Faser
Durchmesser: 1/8″ bis 1″
Max. Betriebsdruck: 2.000 bis 6.000 psi
Min. Biegeradius: 1″ bis 12″
Einsatz: Hochdruck, nicht-leitend (keine Stahldrahtverstärkung erlaubt)

SAE 100R12
Temperatur: -40 °C bis 121 °C
Verstärkung: Vier Lagen Stahldrahtspirale
Durchmesser: 3/8″ bis 2″
Max. Betriebsdruck: 2.500 bis 4.000 psi
Min. Biegeradius: 5″ bis 25″
Einsatz: Hochdruck, schwere Dauerbeanspruchung

SAE 100R13
Temperatur: -40 °C bis 121 °C
Verstärkung: Mehrere Stahldrahtspiralen
Durchmesser: 3/4″ bis 2″
Max. Betriebsdruck: 5.000 psi
Min. Biegeradius: 9,5″ bis 25″
Einsatz: Hochdruck, hohe Wahrscheinlichkeit von Druckspitzen (Gabelstapler, Baumaschinen)

SAE 100R14
Seele: PTFE (Typ B mit leitfähiger Innenschicht)
Temperatur: -54 °C bis 204 °C
Verstärkung: Einlagiges Stahldrahtgeflecht
Durchmesser: 3/16″ bis 1-1/4″
Max. Betriebsdruck: 600 bis 1.500 psi
Min. Biegeradius: 1,5″ bis 16″
Einsatz: Hochdruck, überhitzte Flüssigkeiten

SAE 100R15
Temperatur: -40 °C bis 121 °C
Verstärkung: Mehrere Stahldrahtspiralen
Durchmesser: 3/8″ bis 1-1/2″
Max. Betriebsdruck: 6.000 psi
Min. Biegeradius: 6″ bis 21″
Einsatz: Nur petroleumhaltige Flüssigkeiten. Hochdruck, konstanter Arbeitsdruck (Forst, Landwirtschaft, Ölförderung)

SAE 100R16
Verstärkung: Ein- oder zweilagiges Stahldrahtgeflecht
Durchmesser: 1/4″ bis 1-1/4″
Max. Betriebsdruck: 1.800 bis 5.800 psi
Min. Biegeradius: 2″ bis 8″
Einsatz: Hochdruck, besonders hohe Flexibilität erforderlich

SAE 100R17
Verstärkung: Ein- oder zweilagiges Stahldrahtgeflecht
Durchmesser: 3/16″ bis 1″
Max. Betriebsdruck: 3.000 psi
Min. Biegeradius: 2″ bis 6″
Einsatz: Hochdruck, allgemeine Industriezwecke

SAE 100R18
Seele: Thermoplast
Temperatur: -40 °C bis 93 °C
Hülle: Thermoplast
Verstärkung: Synthetische Faser
Durchmesser: 1/8″ bis 1″
Max. Betriebsdruck: 3.000 psi
Min. Biegeradius: 1″ bis 10″
Einsatz: Hochdruck, nicht-leitende Seele erforderlich

SAE 100R19
Verstärkung: Ein- oder zweilagiges Stahldrahtgeflecht
Durchmesser: 3/16″ bis 1″
Max. Betriebsdruck: 4.000 psi
Min. Biegeradius: 2″ bis 6″
Einsatz: Hochdruck, allgemeine Industriezwecke

Abschließendes

Diese SAE-Normen sind branchenweit anerkannt, doch die SAE zertifiziert nicht, dass ein Produkt sie erfüllt. Kaufen Sie Hydraulikschläuche nur von renommierten Händlern, um Qualität und Normkonformität zu sichern.

Viele Hersteller bieten Produkte, die SAE-Normen übertreffen – höhere Temperatur- oder Druckwerte, engere Biegeradien geben Ihnen mehr Spielraum.
