Kostensparende Konstruktionsverfahren und Tipps für kundenspezifische Blechteile und Gehäuse

Viele unserer Design-Ressourcen und -Tipps sollen Ihnen helfen, innerhalb unserer Fertigungsmöglichkeiten zu arbeiten und die besten Entscheidungen für Ihre spezifischen Anforderungen zu treffen, um am Ende ein Ergebnis zu erzielen, das sowohl funktional als auch schön ist. Ein Aspekt eines Designs, der absolut kritisch sein kann, sind Budgetbeschränkungen. Abhängig von den Zielen Ihres Projekts, Ihrer Branche und sogar dem Status Ihres Unternehmens auf dem Markt kann die Unterschreitung des Budgets der wichtigste Teil Ihres Designs sein.

In diesem Blogbeitrag werden einige Schritte und Maßnahmen skizziert, die Sie ergreifen können, um Budget zu sparen und gleichzeitig sicherzustellen, dass Sie am Ende ein Design erhalten, das wie beabsichtigt funktioniert.

Designtipps

#1:Seien Sie detailliert mit Design Services

Wenn Sie nicht die Zeit oder das Wissen haben, das gewünschte Design selbst zu erstellen (auch wenn Protocase Designer es so einfach wie möglich macht!), sind die Protocase Design Services eine hervorragende Option. Ein Mitglied unseres Design Services-Teams erstellt ein Design basierend auf Ihren Anforderungen und Ihrer Beschreibung (das eine Skizze oder die Komponenten enthalten kann, die im Gehäuse oder in der Baugruppe enthalten sein müssen). Wenn Sie jedoch unsere Designdienste nutzen, empfehle ich Ihnen dringend, so viele Details wie möglich anzugeben. Unsere Design Services werden stündlich abgerechnet. Je weniger Zeit wir zum Recherchieren, Entwerfen, Modifizieren und Neugestalten benötigen, desto niedriger sind Ihre Gesamtkosten. (Dan geht näher darauf in unserem Proto-Tech-Tipp-Video über Design-Services ein).

#2:Reduzieren Sie die Anzahl der Ausschnitte

Je mehr Ausschnitte Ihr Design hat, desto länger dauert es unter dem Laser, was wiederum den Preis erhöht. Insbesondere Lüftungsmuster können kostspielig werden, wenn die Muster eine große Anzahl kleiner Ausschnitte aufweisen. Der Wechsel zu längeren Schlitzen für Ihre Lüftungsausschnitte oder die Verwendung von perforiertem Blech kann die Kosten effektiv senken.

#3:Vereinfachen Sie Ihr Design

Manchmal stoßen wir auf Konstruktionen, die viel komplexer erscheinen, als sie sein müssten, und Dinge wie Biegungen, Ausschnitte und andere Merkmale enthalten, die keine greifbaren Vorteile bieten. Natürlich sind wir hier, um Ihr individuelles Design genau so zu gestalten, wie Sie es brauchen oder wollen. Wenn Sie jedoch strengen Budgetanforderungen unterliegen, halten Sie Ihr Design am besten so einfach wie möglich und entfernen Sie alles, was keinem bestimmten Zweck dient. Versuchen Sie, die Anzahl der Befestigungselemente zu minimieren und Dinge wie Gewindegröße und Befestigungstyp in Ihrem Design gleich zu halten, um die Kosten Ihres Designs so weit wie möglich zu senken.

#4:Reduzieren Sie die Anzahl der Teile

Ähnlich wie beim obigen Punkt gibt es oft Designs, bei denen Sie die Anzahl der Teile reduzieren können, indem Sie zwei oder mehr Teile zu einem einzigen kombinieren, was Ihren Preis drastisch senken kann. Wenn Sie zwei Teile durch eine Biegung verbinden oder separate Platten in ein einziges Teil verwandeln können, wird dies dringend empfohlen, wenn Sie Kosten sparen möchten.

#5:Schweißen durch Befestigungselemente oder andere Alternativen ersetzen

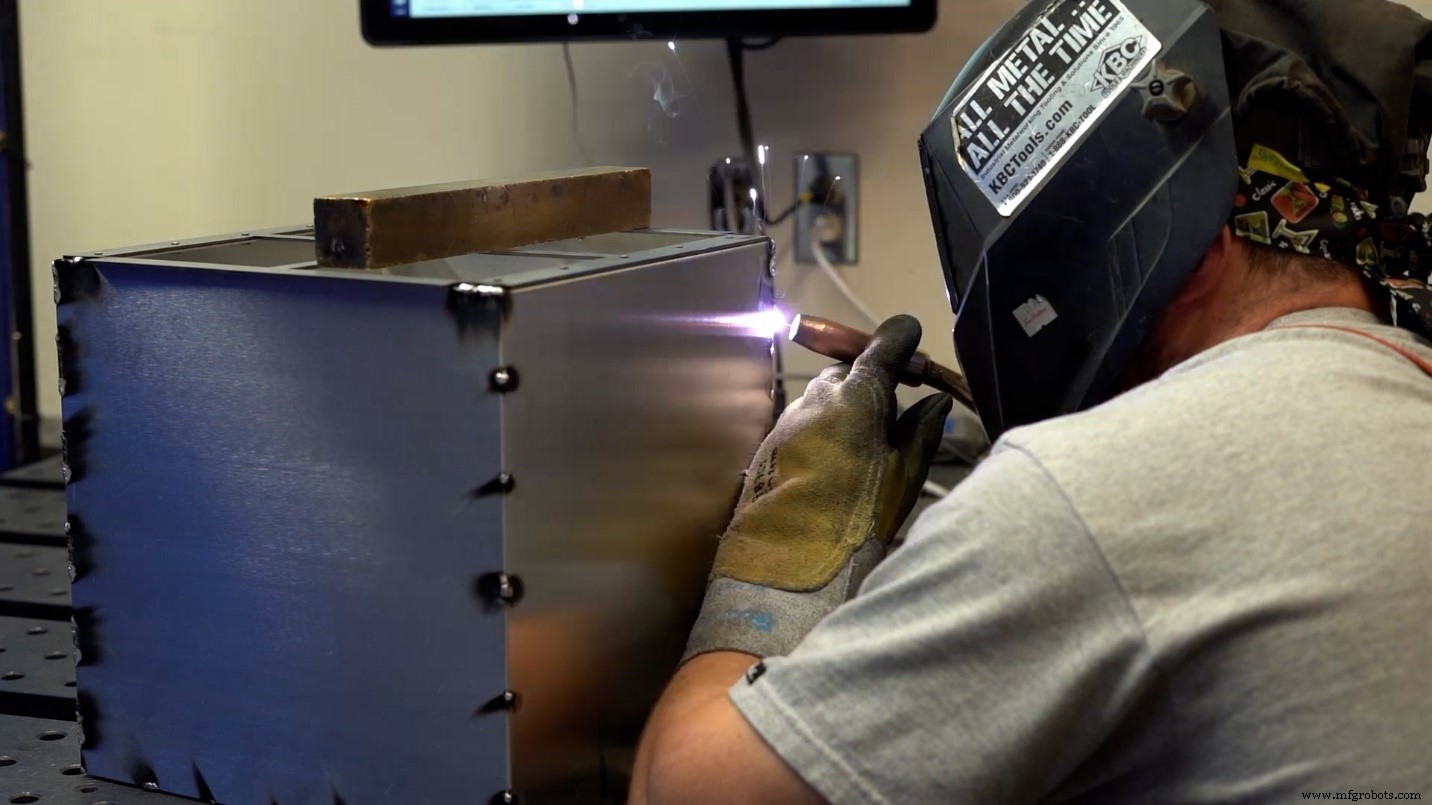

Schweißen ist sehr vorteilhaft für bestimmte Gehäuse- und Teilekonstruktionen aus Blech. Hier bei Protocase sind wir in der Lage, Bleche mit geringer Dicke mithilfe der Kaltmetall-Transferschweißtechnologie zu schweißen. Aber in der Regel erhöht der Einsatz von Schweißnähten in Ihrem Design die Kosten. Möglicherweise können Sie dieselbe Konstruktionsherausforderung mit Verbindungselementen oder einer anderen einfachen Lösung lösen. Wenn Sie eine Anleitung benötigen, wie Sie das Schweißen in Ihrem Design minimieren oder ganz entfernen können, hilft Ihnen unser Designservice-Team gerne weiter!

#6:Teilen Sie uns mit, ob es sich um eine Nachbestellung handelt

Ein guter Tipp:Wenn Ihr Design etwas ist, das Sie zuvor bei Protocase bestellt haben, teilen Sie es Ihrem Kundenbetreuer mit. Dadurch wird sichergestellt, dass alte Designs nicht wie neu behandelt werden, was wiederum dazu beiträgt, die Kosten niedrig zu halten. Manchmal können Dinge wie das Umbenennen einer Datei dazu führen, dass wir Ihre Dateien als völlig neues Design behandeln, obwohl dies eigentlich nicht erforderlich ist.

#7:Protocase Designer verwenden

Die kostengünstigste Methode zur Erstellung Ihres Designs ist oft Protocase Designer. Protocase Designer ist unsere hauseigene CAD-Software, die völlig kostenlos und leicht zugänglich ist, auch wenn Sie keine CAD-Erfahrung haben. Es ist ein schnelles, elegantes und benutzerfreundliches Werkzeug zum Erstellen Ihrer Designs. Protocase Designer stellt sicher, dass Ihr Design durch Designprüfungen und Warnungen, die an unseren Herstellungsprozess angepasst sind, herstellbar ist. Protocase Designer wird jedem empfohlen, der seine Entwürfe schnell und effizient fertigstellen möchte und dabei innerhalb unserer Fertigungskapazitäten und vorrätigen Materialien, Befestigungselemente und Komponenten bleiben möchte.

Dateien

#8:Geben Sie einen unserer bevorzugten Dateitypen an

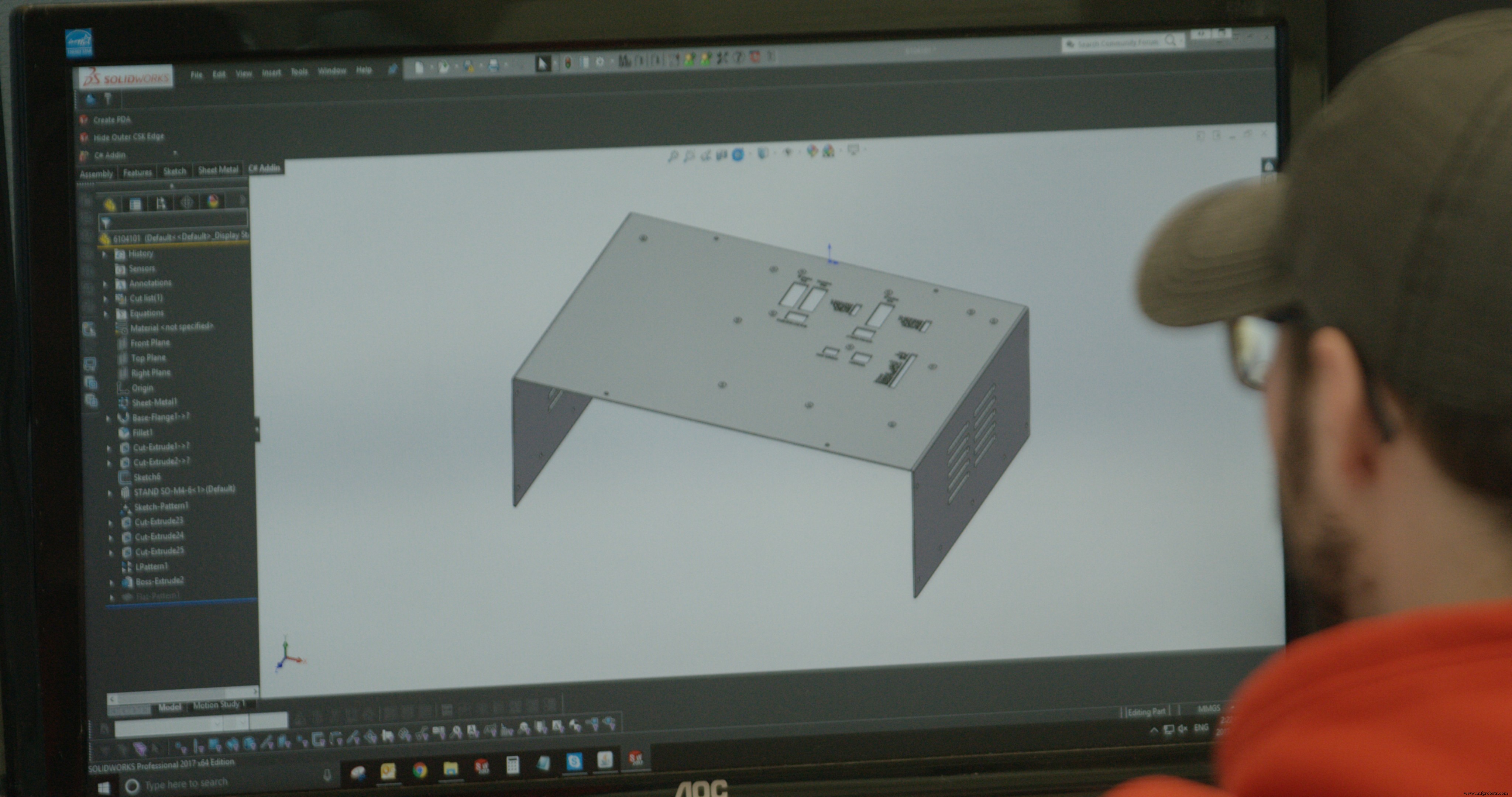

Das Engineering-Team von Protocase verwendet SolidWorks, um unsere Entwürfe zu erstellen und Anweisungen für unser Produktionsteam zu erstellen. Wenn Sie in der Lage sind, native Solidworks-Dateitypen wie Step-Dateien, IGS oder Parasolids sowie Protocase Designer-Dateien bereitzustellen, können wir Ihren Auftrag effizienter bearbeiten, was wiederum zu geringeren Konstruktionskosten führt.

#9:Verwenden Sie Vektordateien für Grafiken

Wenn Ihr Design Grafiken enthält (entweder Digitaldruck oder Siebdruck), sollten Sie sicherstellen, dass Sie Ihre Grafik in einer Vektordatei senden, damit wir Ihre Dateien schneller genehmigen und die Kosten senken können. Adobe Illustrator-Dateien sind ein Beispiel für einen gängigen Vektordateityp. (Dieser Blogbeitrag über die Dos and Don’ts von Grafiken ist wirklich hilfreich).

Materialien

#10:Wählen Sie Ihr Material mit Bedacht aus

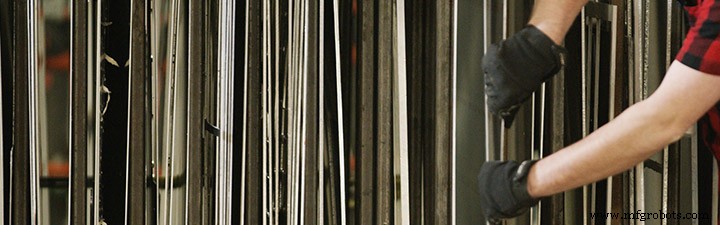

Aluminium und kaltgewalzter Stahl sind unsere kostengünstigsten Materialarten, die Protocase auf Lager hält. Edelstahl ist eine hochwertige Metalloption, die die Kosten in die Höhe treiben kann und oft ein unkritischer Teil des Designs ist.

Hardware

#11:Auf Lager bleiben

Je offener Sie Designänderungen gegenüberstehen, desto einfacher ist es, Aspekte Ihres Designs zu finden, mit denen Sie Ihre Kosten senken können. Dies gilt insbesondere für Dinge wie Scharniere, Befestigungselemente und andere Komponenten. Bei Protocase halten wir einen großen Vorrat an Komponenten und Hardware auf Lager. Oftmals haben wir eine Variation auf Lager, von der Sie ursprünglich dachten, dass Sie sie benötigen, die genau so funktioniert, wie Sie es beabsichtigt haben. Die Verwendung vorrätiger Komponenten ist eine einfache Möglichkeit, die Kosten Ihres Designs zu senken. Klicken Sie hier, um eine vollständige Liste unserer vorrätigen Verbindungselemente und Komponenten anzuzeigen.

#12:Löcher und Befestigungselemente

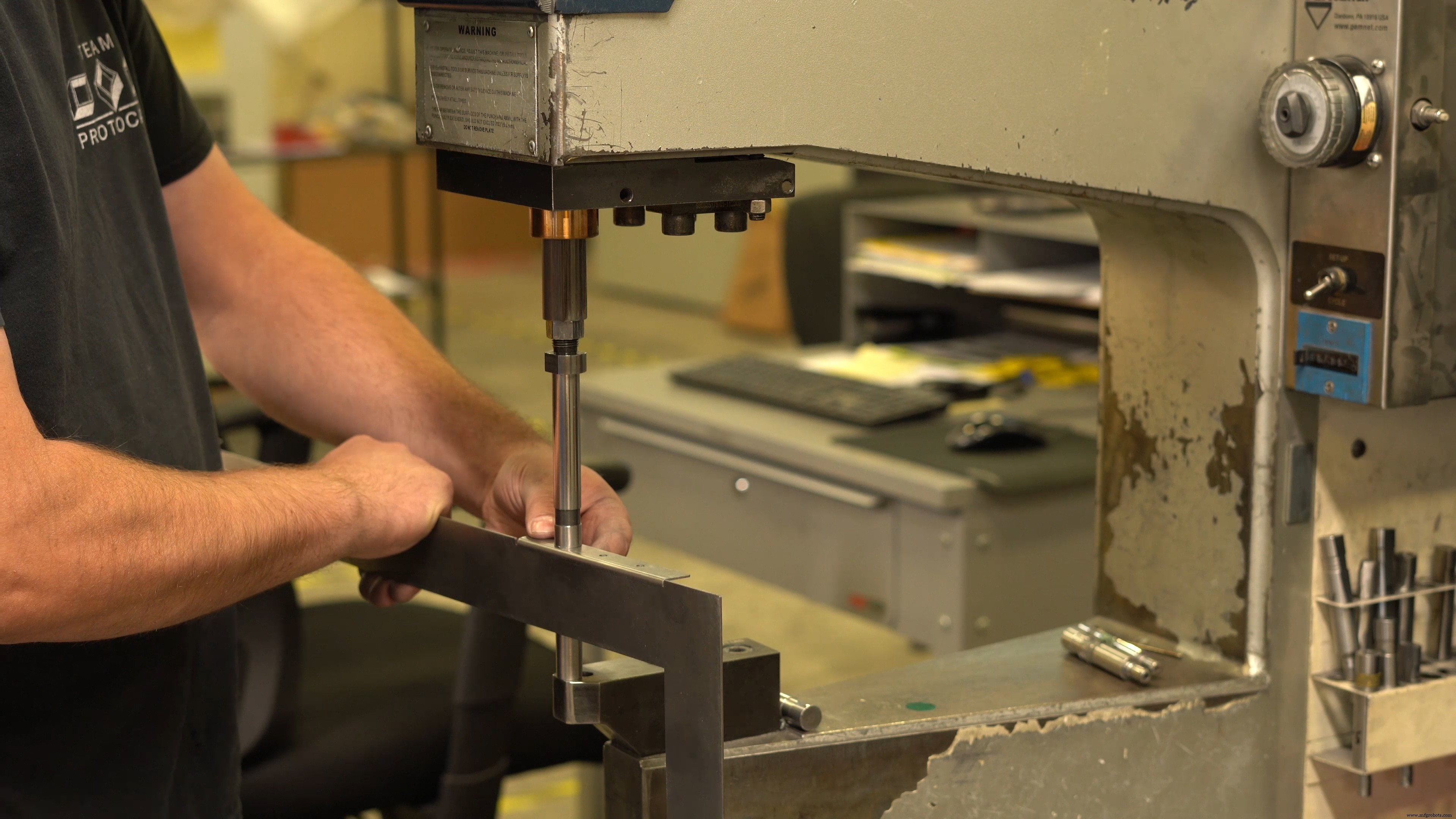

Die Art der Bohrung, die Sie für Ihr Teil oder Gehäuse wählen, kann ein kostentreibender Faktor sein. So können beispielsweise Gewindebohrungen durch Befestigungselemente ersetzt und Senkungen auf Durchgangsbohrungen umgestellt werden. Muttern und andere Befestigungselemente sind eine großartige Möglichkeit, Kosten zu senken, und können strukturell solider und langlebiger sein.

Ausführung

#13:Gehen Sie aufs Korn

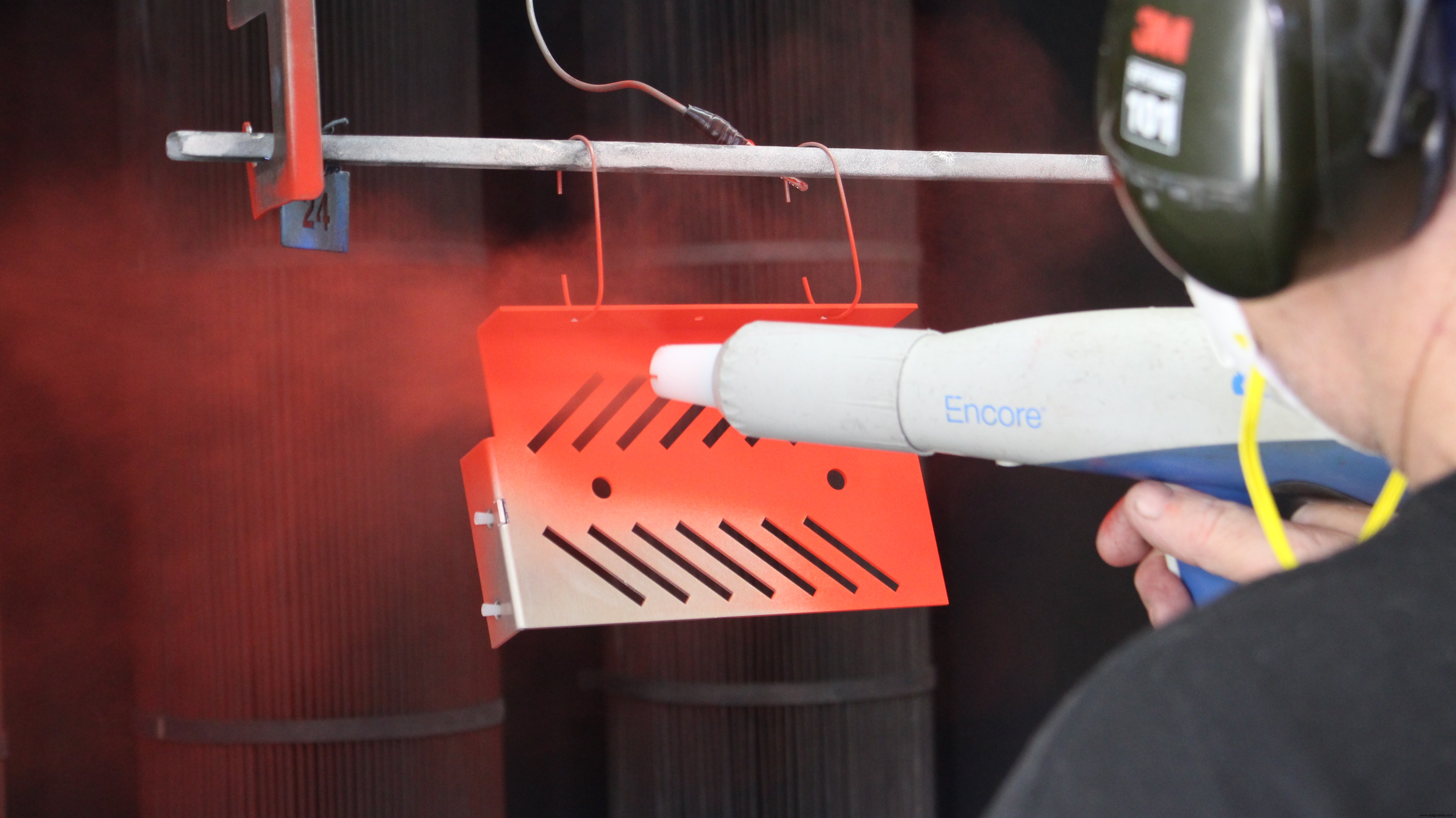

Pulverbeschichtung eignet sich hervorragend zum Erstellen einer korrosionsbeständigen Oberfläche und verbessert die Ästhetik Ihres Designs. Sie können die Kosten jedoch senken, wenn Sie ganz auf die Pulverbeschichtung verzichten. Die genarbte Oberfläche sieht elegant aus und ist im Vergleich zur Pulverbeschichtung in der Regel eine etwas kostengünstigere Option.

#14:Bleiben Sie bei hausinternen Oberflächen

Wir bieten mehr als 40 intern gelagerte Pulverbeschichtungsfarboptionen an, was die Vorlaufzeit und die Kosten reduziert. Zum Eloxieren und Verzinnen hingegen müssen wir Ihre Teile an einen Drittanbieter senden, was nicht nur Ihre Vorlaufzeit, sondern auch Ihre Kosten erhöht.

#15:Vermeiden Sie Farben, die nicht vorrätig sind

Die Verwendung einer vorrätigen Pulverbeschichtungsfarbe ist eine einfache Möglichkeit, Kosten und Vorlaufzeit zu reduzieren. Wir bieten eine große Auswahl an Lagerfarben in einer Vielzahl von Texturen, die viele Anforderungen erfüllen können. Sofern Sie sich nicht unbedingt für eine Pulverbeschichtungsfarbe entscheiden müssen, die wir nicht auf Lager haben, empfehlen wir Ihnen, aus einer unserer hauseigenen Auswahlen zu wählen, insbesondere wenn Sie preisbewusst sind.

Teilekennzeichnung

#16:Teilemarkierungsoptionen

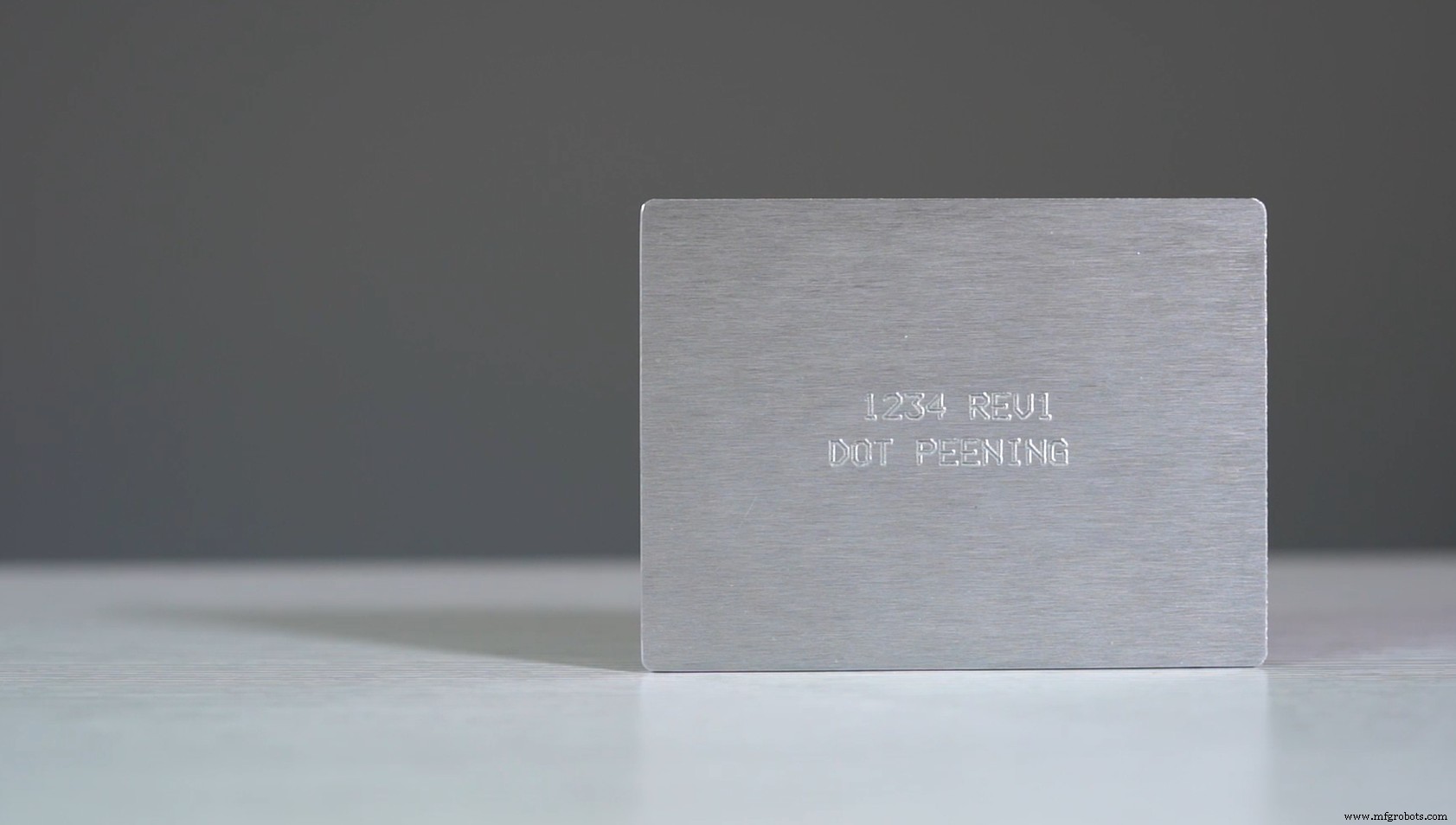

Die Teilekennzeichnung ist sehr nützlich für die Teileidentifikation und kann oft eine wichtige Anforderung für Branchen wie Luft- und Raumfahrt und Verteidigung sein. In einigen Fällen kann die Teilekennzeichnung nur einmal in der Wareneingangsphase betrachtet werden. Wenn dies Ihr Anwendungsfall ist, kann die Wahl einer weniger ästhetisch ansprechenden, aber dennoch funktionalen Teilmarkierungslösung, wie z. B. Nadelprägen, Gummistempeln oder Avery Labels, Ihre Anforderungen erfüllen und gleichzeitig die Kosten senken.

#17:Laserbeschriftung

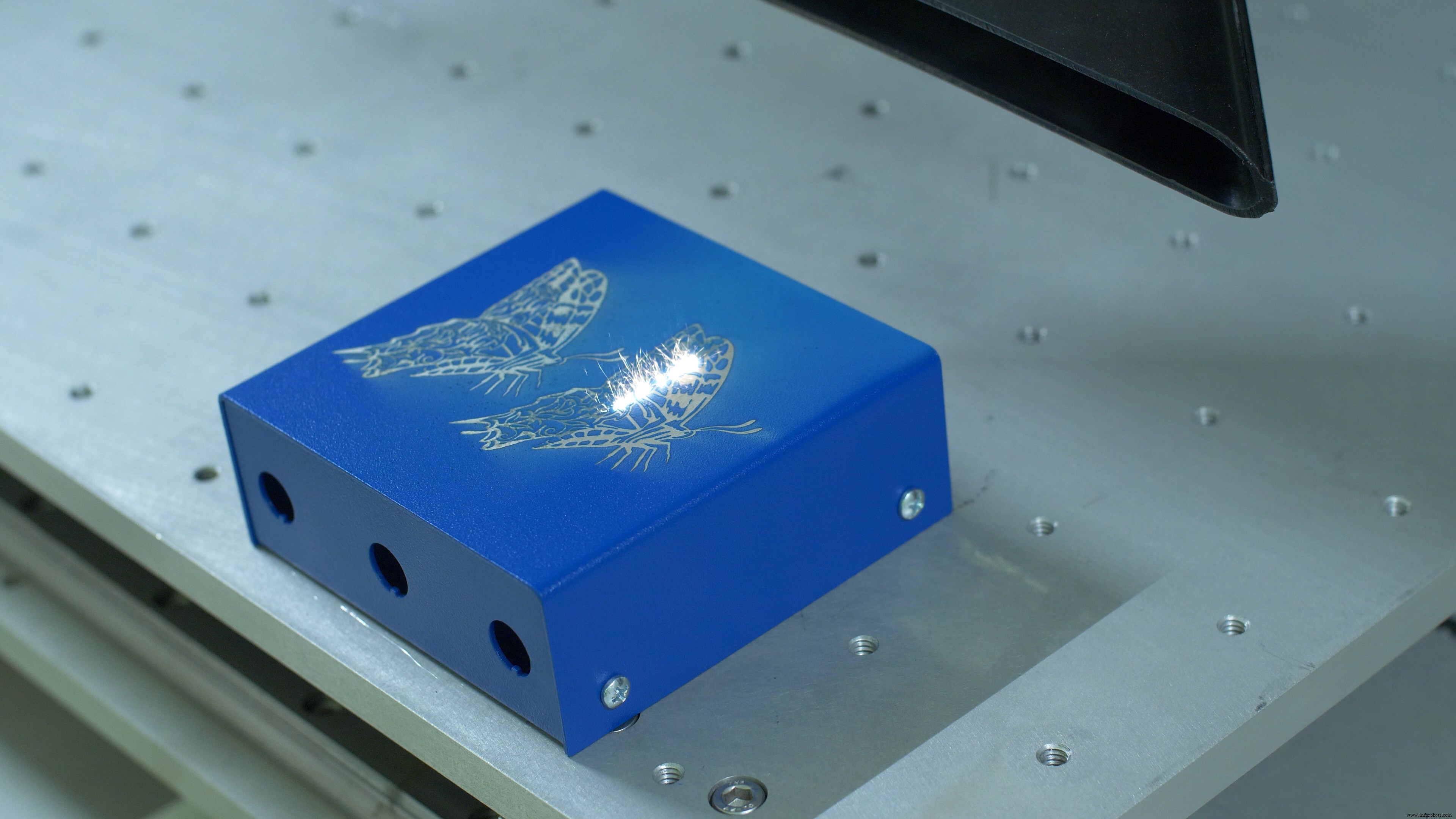

Von allen dauerhaften Markierungsoptionen, die wir anbieten, ist die Lasermarkierung die präziseste, raffinierteste und effizienteste. Wir bieten eine Reihe von Lasermarkierungsoptionen an, die unterschiedlich viel kosten, je nachdem, wie lange der Laser zum Erstellen der Markierung benötigt. Einige der kostengünstigeren Optionen sind Outline, Silver oder Ablate .

#18:Digitaldruck vs. Siebdruck

Beim Siebdruck muss jede Farbe der Grafik mit einem separaten Sieb auf das Metall aufgebracht werden. Aus diesem Grund wird pro Siebdruckeinrichtung eine Gebühr erhoben. Wenn Ihre Grafik also mehrere Farben aufweist, kann dies die Kosten Ihres Designs erheblich erhöhen.

Die Offenheit für den direkten Digitaldruck ist eine großartige Möglichkeit, Ihr gewünschtes Budget einzuhalten, insbesondere wenn Ihre Grafik mehrere Farben enthält. Der Digitaldruck bietet darüber hinaus weitere Vorteile, wie z. B. die Möglichkeit kleinerer Schriften und Farbverläufe.

#19:Längere Vorlaufzeit (wenn möglich)

Wir haben unser Geschäft kürzlich durch die Einführung von zwei unterschiedlichen Service-Streams verändert:

Priorität: Dies ist unsere charakteristische Bearbeitungszeit von 2-3 Tagen für Bestellungen mit vorrätigen Materialien und unseren internen Dienstleistungen.

Wirtschaft: Unsere neue Economy-Vorlaufzeit hat eine Grundvorlaufzeit von 2-3 Wochen, plus die Priority-Vorlaufzeit von 2-3 Tagen. Bestellungen mit der Economy-Vorlaufzeit sind gegenüber unseren Priority-Preisen leicht rabattiert.

Unser New-Economy-Service ermöglicht unserem Produktionsteam, Aufträge in unserer Produktionsstätte effizienter zu planen und zu priorisieren. Indem wir zwei verschiedene Service-Streams anbieten, können wir sicherstellen, dass unsere Ausrüstung und unser Produktionsteam jederzeit optimiert sind – was zu schlankeren Herstellungsprozessen führt.

Wenn Sie in Bezug auf Ihre Projekttermine etwas zeitlichen Spielraum haben und nach den bestmöglichen Preisen von Protocase suchen, ist unser Economy-Service genau das Richtige für Sie.

Wenn Sie uns ein Angebot für ein Design machen, können Sie sich entweder für Economy- oder Priority-Vorlaufzeit entscheiden, auch wenn Sie eine Angebotsanfrage einreichen, ein Angebot in Protocase Designer erstellen oder über Mein Konto nachbestellen. Probieren Sie es aus!

Fazit

Dies sind nur einige Möglichkeiten, wie wir Ihnen helfen können, Ihre Kosten hier bei Protocase so weit wie möglich zu senken. Wie immer sind wir hier, um Ihnen bei Bedarf weiterzuhelfen.

Wenden Sie sich an Ihren Protocase Account Manager, um loszulegen. Wir sind hier, um Ihnen zu helfen, produktiv zu bleiben, Ihre kritischen Fristen einzuhalten und ein fertiges Produkt zu erstellen, das Sie stolz präsentieren können!
