Blech-Winkel & Montagewinkel: 5 Standard-Typen für zuverlässige Befestigung

Bei Blechwinkeln gibt es mehrere Standardformen. Jeder Typ dient spezifischen Montageanforderungen oder passt zu bestimmten Oberflächenformen. Protocase fertigt prácticamente jeden benötigten Metallwinkel (innerhalb unserer Werkzeuggrenzen) – als Teil eines Custom-Gehäuses oder als Einzelkomponente.

Dieser Beitrag stellt die fünf gängigen Winkeltypen mit idealen Anwendungsfällen vor.

Vorab: Zwei schnelle Tipps

1. Protocase Designer – kostenlose Inhouse-CAD für schnelles Design, Kalkulation & Bestellung von Custom-Gehäusen, Panels, Teilen, inkl. Winkel. Stil, Größe, Material, Finish wählen, dann schnell mit Ausschnitten/Befestigern anpassen.
2. Nicht alle Winkel müssen 90° haben. Bei abweichenden Komponentenwinkeln biegen wir auf ±1° Genauigkeit für sicheren Halt.

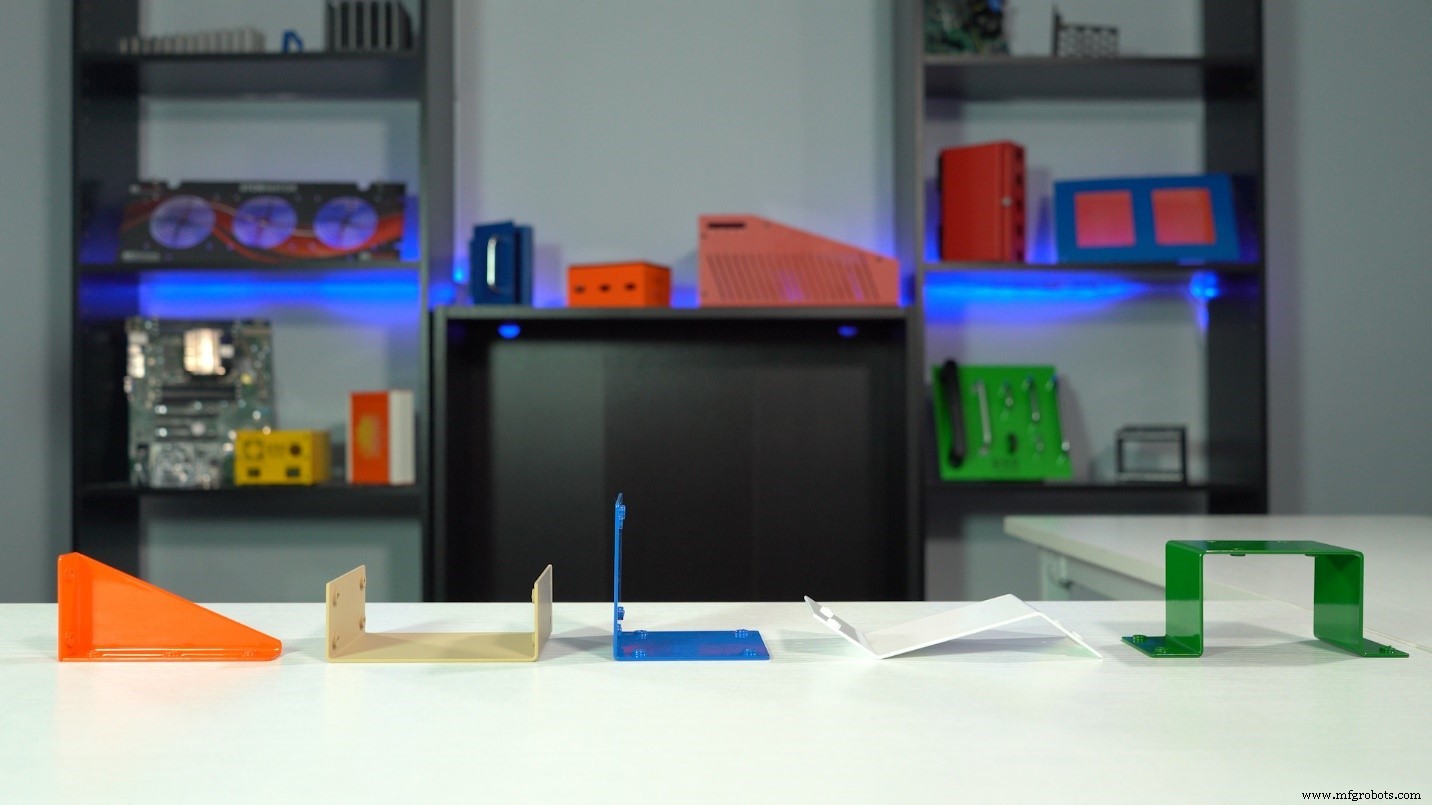

Die 5 Winkeltypen

L-Winkel (L-Bracket)

Klassiker: Horizontale Komponente an vertikaler Fläche montieren (oder umgekehrt). Auch ideal für Regaleinbau im Elektronikgehäuse!

Wichtig: Material & Dicke passend zur Last wählen.

Z-Winkel (Z-Bracket)

Doppelt gebogen in Z-Form. Für versetzt-parallele Flächen.

Nützlich, wenn Komponenten auf unterschiedlichen Höhen im Gehäuseinneren befestigt werden müssen.

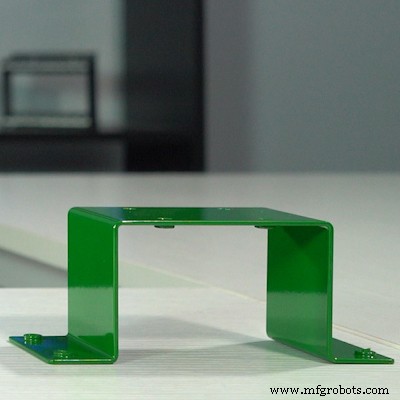

U-Winkel (U-Bracket)

U-Form. Für parallele Flächen. Der Raum zwischen den Schenkel hält Bauteil durch Umgreifen beider Seiten. Häufig für Netzteile, Festplatten.

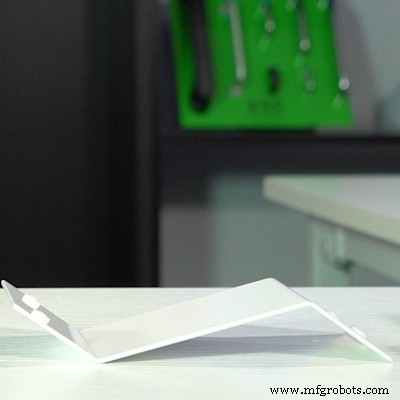

Versatzwinkel (Offset Bracket)

Ähnliche Montage wie Z-Winkel (parallele Flächen). Auch wie U-Winkel zur Bauteilaufnahme: Untere Schenkel an Gehäuseinnenseite, Bauteil auf erhabener Fläche.

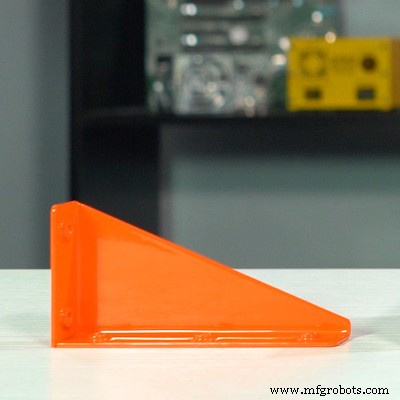

Gusset-Winkel / Verstärkungswinkel (Gusset Brackets)

Dreieckig. Versteifen angrenzende Flächen im Design. Name von „Gusset“ (Stoffeinsatz zur Verstärkung). Typisch eingeschweißt für Extra-Halt.

Beliebige Größe für Ihre Anwendung, Nähte verschweißbar für zusätzliche Stabilität.

Fazit & Letzte Tipps

Protocase Designer für Custom-Winkel dringend empfohlen – schnellster & einfachster Weg zu Design, Angebot & Bestellung.

Wir halten Ihre Projekte in Bewegung, Deadlines sicher. Custom-Fertigung in 2–3 Tagen, keine Mindestmenge.

Design besprechen? Kontaktieren Sie uns. Wir fertigen jeden Custom-Winkel innerhalb unserer Werkzeuggrenzen. Nicht gelisteter Typ? Team anfragen!
