74LS74:Eine allumfassende Anleitung zum Dual Flip-Flop

Flip-Flops/Latches sind integrierte Schaltungen mit zwei stabilen Zuständen, die Informationen in einem sequentiellen Logikelement speichern. Zu den Arten von Flip-Flop-ICs gehören unter anderem einfache Set-Reset-Latches, JK-Flip-Flops und D-Flip-Flops. Neben einem weiten Betriebszustand kann es auch in einem weiten Betriebsspannungsbereich betrieben werden. Daher kann man ihn auch als bistabilen Multivibrator bezeichnen.

Unser Leitfaden behandelt Pinbelegung, Funktionen, Anwendung, Äquivalente, Arbeitsprinzip und Schaltung.

Eine Implementierung eines durch zwei Flanken getriggerten D-Flip-Flops

74LS74-Pinbelegungskonfiguration

Die Tabelle fasst die Pin-Konfiguration des 74LS74 IC zusammen.

Pin-Nr.	Pin-Symbol	Pin-Name	Pin-Funktion/Beschreibung
14	Vcc/Vdd	Versorgungsspannung	Er versorgt den IC mit etwa 5 V.
7	Vss	GND/Masse	Er hat eine Verbindung zur Masse/GND des Systems.
10, 4	2 PRE (Balken)1 PRE (Balken)	PRE-Eingabe/Set-Pin	Es ist ein Eingangspin für den IC.
12, 2	2D/1D	Dateneingabe-Pin	Es ist auch ein Eingangspin des IC-Flipflops.
13, 1	2 CLR (Balken)1 CLR (Balken)	Daten löschen	Es löscht den Speicher des Flip-Flops und setzt es zurück.
11, 3	2 CLK1CLK	Uhreingangsstift	Sie müssen einen Takt für die Flip-Flops bereitstellen, wenn Sie die Pins verwenden.
8, 6	1Q’ (Balken)2Q’ (Balken)	Komplementärer Ausgangspin	Es ist der invertierte Ausgangspin des Flipflops.
9, 5	2Q/1Q	Ausgangspin	Das ist der Ausgangspin des Flipflops.

74LS74-Triggertabelle

EINGABEN				AUSGABEN
PRE (Balken)	CLR (Balken)	CLK	D	Q	Q (Balken)
L	H	X	X	H	L
H	L	X	X	L	H
L	L	X	X	H	H
H	H		H	H	L
H	H		L	L	H
H	H	L	X	Q0	Q0 (Balken)

X ist eine Darstellung von „Don’t care“.

Der Pfeil nach oben zeigt die steigende Flanke des Signals an.

Die Flip-Flop-Tabelle besteht aus einzelnen gesetzten Eingängen und präzisen Eingängen. Darüber hinaus hat es auch komplementäre Q (bar) und Q-Ausgänge.

74LS74 Flip-Flop-Funktionen

Die Merkmale und Spezifikationen des 74LS74 IC sind:

• Erstens hat es eine Betriebsspannung von 2 V bis 15 V.
• Zweitens reicht der Betriebstemperaturbereich von 0 °C bis 70 °C.
• Dann hat es einen bipolaren Eingangstyp, während der Ausgangstyp Gegentakt ist.
• Es hat auch einen High-Level-Ausgangsstrom von 8mA und eine Ausbreitungsverzögerung von 40nS.
• Seine maximale Low-Level-Eingangsspannung beträgt 0,8 V, während seine minimale High-Level-Eingangsspannung 2 V beträgt.
• Zu guter Letzt finden Sie es in 14-poligen SOT42- oder SO-14-Gehäusen.

74LS74-Flip-flop-Äquivalente

Sie können sich auch für die Äquivalente von 74LS74 IC entscheiden, wie die hier aufgeführten Beispiele.

• 74LVC2G80,
• HEF40312B.

74LS74 Dual-D-Flip-flop-Einführung

74LS74 IC fällt unter flankengetriggerte Doppel-D-Flip-Flops mit komplementärem Ausgang und klaren voreingestellten Anschlüssen. D steht für Verzögerung oder Daten.

Mit anderen Worten, das Flip-Flop-Modul arbeitet mit Merkmalen, die dabei helfen, den D-Eingangswert zu erhalten. Oft befindet sich der Wert an einem Punkt im Taktzyklus oder Signal, z. B. in der fallenden Flanke des Taktsignals. Schließlich erhalten Sie die D-Eingangsdaten am positiven Ende des Impulses über das Flip-Flop.

Es speichert Daten als Binärzahlen, und eine seiner Funktionen ermöglicht bei Bedarf eine Änderung der gespeicherten Daten. Zu seinen Spezifikationen gehören die Herstellung direkter Schnittstellen mit NMOS, TTL und CMOS und ein hoher Betriebsspannungsbereich.

Schließlich setzt der Low-Pegel an der Eingangsklemme des Presets den Ausgangswert gemäß dem Logikpegel der Eingänge zurück.

Wie verwenden wir 74LS74？

Die Bedienung eines 74LS74-Flip-Flops ist einfach, da es unkompliziert ist, wie wir Ihnen in den folgenden Schritten zeigen werden.

• Beginnen Sie damit, den IC mit GND- und Vcc-Pins mit Strom zu versorgen.
• Da jedes Flip-Flop autonom arbeitet, verwenden Sie dann das erste Flip-Flop, um die Eingangssignale 3 und 2 zu verbinden. Folglich erhalten Sie einen Ausgang an Pin6 und Pin5.

Hinweis;

Stellen Sie Pin3 immer mit einer Taktquelle wie einem PWM-Signal von 555-Timern oder einer Mikrocontrollereinheit (MCU) zur Verfügung. Darüber hinaus können Sie den Stift auch verwenden, um das Flip-Flop zurückzusetzen, indem Sie es anheben und seine Daten löschen.

555-Timer-IC

Die folgende Funktionstabelle zeigt die vollständige Funktionsweise des Flip-Flops.

EINGABEN				AUSGABEN
PRE (Balken)	CLR (Balken)	CLK	D	Q	Q (Balken)
L	H	X	X	H	L
H	L	X	X	L	H
L	L	X	X	H	H
H	H		H	H	L
H	H		L	L	H
H	H	L	X	Q0	Q0 (Balken)

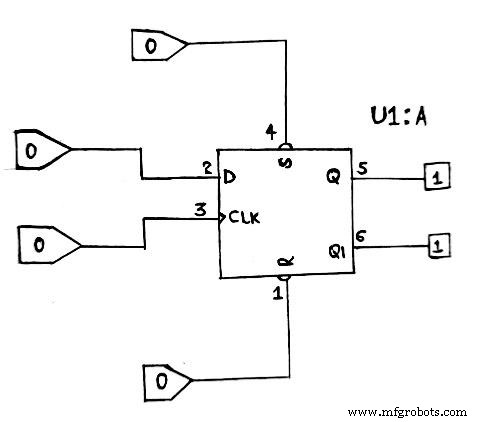

Simulation

Die Simulation hilft festzustellen, ob der Flip-Flop-IC funktioniert. Am Anfang können Sie Logikbits und Logikstatus verwenden, um den Standardbetrieb des ICs zu untersuchen. Sie können jedoch stattdessen auch tatsächliche Schaltkreise verwenden, um die Anforderungen zu bestätigen.

Sie können die folgende GIF-Abbildung integrieren und ihre Verwendung mit der Funktionstabelle kombinieren, um ein besseres Ergebnis zu erzielen.

GIF-Darstellung der praktischen Anwendung des IC 74LS74

Bewerbung

Sie finden 74LS74-Flip-Flop-Anwendungen in den folgenden Komponenten/Geräten;

• Pufferschaltungen,

Strompufferschaltung

• Verriegelungsvorrichtungen,
• Netzwerkgeräte,
• Schieberegister,
• Digitale Elektronik,
• PCs, Fernseher und Notebooks

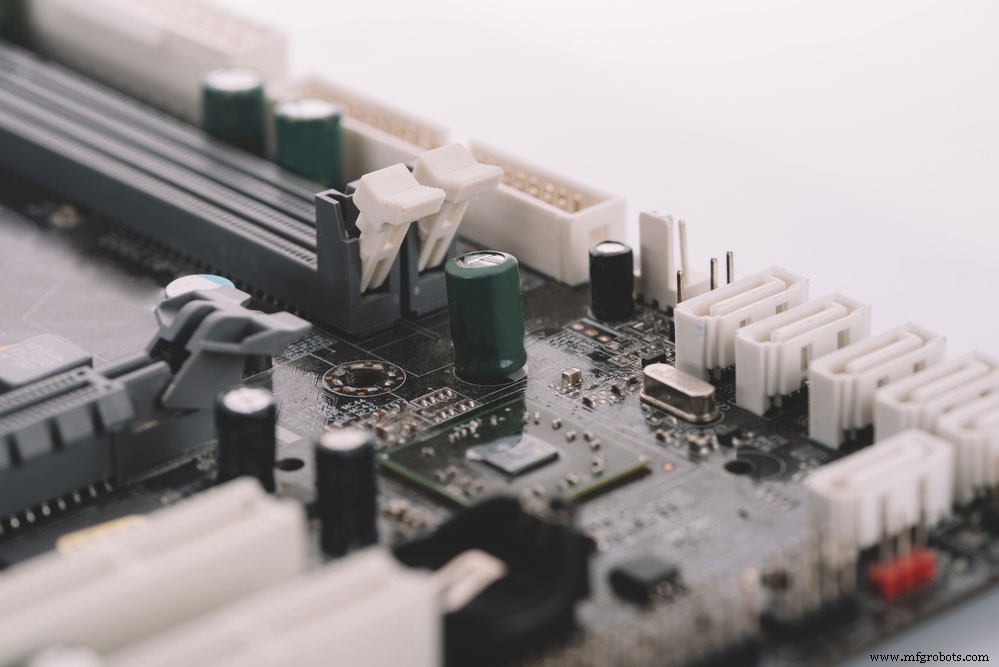

(Nahaufnahme einer typischen Desktop-Computer-Basisplatine).

• Abtastschaltungen und
• Steuer- oder Speicherregister.

Schlussfolgerung

Zusammenfassend ist 74LS74 ein Hochgeschwindigkeits-D-Typ-Flip-Flop mit positiver Flankentriggerung. Es gehört zur 74XXYY-IC-Serie und kann mit Mikrocontrollern und TTL-Geräten (mit Schottky-TTL-Schaltung) arbeiten.

Bei weiteren Fragen wenden Sie sich bitte an uns.
