CNC-Drehmaschine: Durchmesser Drehen – Einfaches G-Code-Programm

Eingereicht von: Brian

Zusammenfassung

Sehr einfaches CNC-Programm, das zeigt, wie ein grundlegendes Drehprogramm zum Abwälzen eines Durchmessers erstellt wird.
Es werden auch die Werkzeugbewegungen veranschaulicht.

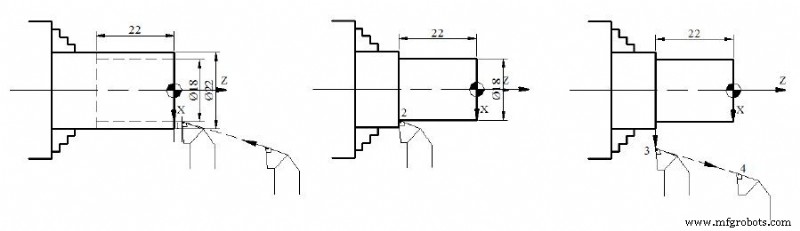

Zeichnung / Bild

CNC-Programm

%
N10 T104 M06
N20 G97 S2000 G95 F0.1 M03
N30 G00 X18 Z2 M08
N40 G01 Z-22
N50 G01 X26
N60 G00 X200 Z200 M09
N70 M30

Programmerklärung

N10: Drehwerkzeug T104 aufnehmen
N20: Konstante Drehzahl 2000 U/min, Vorschub 0.1 mm/U, Spindel rechts
N30: Eilgang zum Startpunkt X18 (Rohdurchmesser) Z2 (Planfläche), Kühlmittel ein
N40: Längsdrehen (G01) von Z2 bis Z-22 (Länge des Durchmessers)
N50: Plandrehen (G01) von X18 auf X26 (Fertigdurchmesser + Übermaß)
N60-N70: Parkposition, Kühlmittel aus, Programmende

Hinweis: Dies ist ein Rohbearbeitungsbeispiel. Für die Fertigbearbeitung würden weitere Durchgänge mit angepassten X-Werten und ggf. anderer Vorschub/ Drehzahl folgen.
