10 großartige Organigramme für Lager

Die richtige Organisation eines Lagers kann die Effizienz Ihres Betriebs beeinflussen oder beeinträchtigen. Das bedeutet nicht nur das Layout der physischen Lagerfläche, sondern auch einen richtig konfigurierten Prozessablauf, der die notwendigen Schritte unter anderem in Wareneingang, Bestandsverwaltung und Versand klar definiert. Ein optimiertes physisches Layout, gekoppelt mit einem robusten Lager-Barcode-Etikett und Beschilderungssystem, ist die Grundlage für einen effizienten Lagerbetrieb. Aber wie können Sie Ihr Layout am besten optimieren? Wir haben 10 wertvolle Lagerorganisationsdiagramme zusammengestellt, die effiziente, bewährte Modelle darstellen, die für viele der heutigen geschäftigen Lager funktionieren.

1. Lagerlayout von SmartDraw

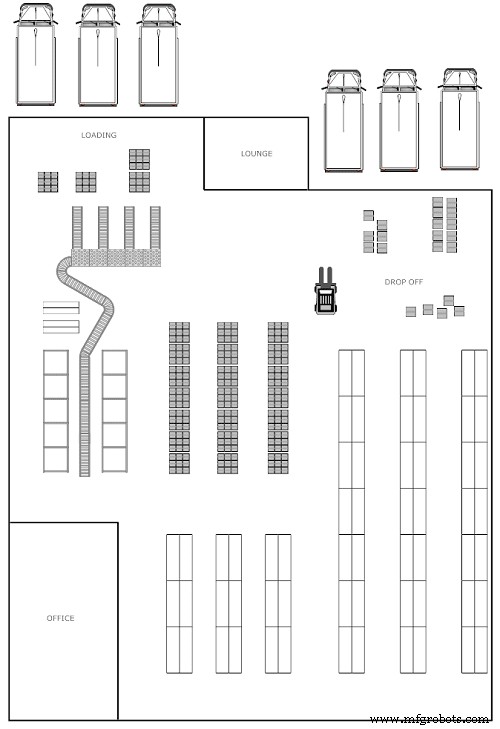

SmartDraw bietet drei beispielhafte Lagerlayoutdiagramme, die Sie an die Anforderungen Ihrer Einrichtung anpassen können. Das erste Beispiel ist die komplexeste Konfiguration der drei, einschließlich Bereichen für eingehende, ausgehende und unfertige Waren, QS- und Büroflächen, einem Ladebereich, einem Kommissionierbereich und einer Lounge. Beispiel zwei hat ein schlankes, reihenbasiertes Layout mit Lade- und Abgabebereichen, Büroräumen und einer Lounge. Beispiel drei ist das einfachste Layout, das ebenfalls eine reihenbasierte Konfiguration mit Bereichen zum Laden und Empfangen, Kommissionieren und Massenspeichern verwendet. (Die obige Grafik ist Beispiel zwei.)

2. Lagerlayoutdesign von Interlake Mecalux

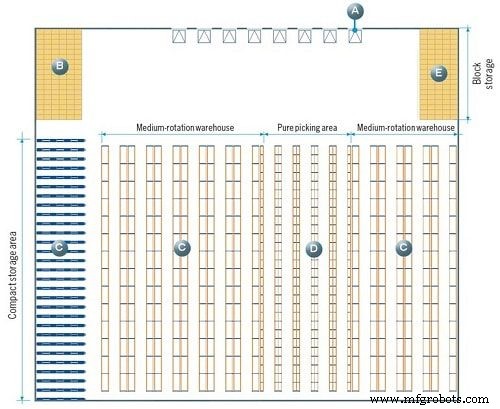

Dieses Beispiel umfasst Blocklagerbereiche, Kompaktlagerbereiche sowie Be- und Entladebereiche. Das Layout in diesem Diagramm ist in einem effizienten Reihensystem für die Regallagerung organisiert, das in drei Abschnitte unterteilt ist:zwei Lagerbereiche mit mittlerer Rotation auf beiden Seiten eines zentralen reinen Kommissionierbereichs.

3. Lagerlayout vor und nach ABC-Analyse von Kyle T. Bentz

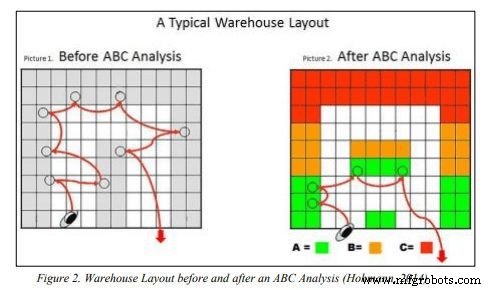

Dieses Lagerorganisationsdiagramm stammt aus der Bachelorarbeit von Kyle T. Bentz. Es zeigt ein typisches Lagerlayout sowohl vor als auch nach einer ABC-Analyse und demonstriert die Vorteile, die sich aus der Durchführung einer Analyse zur Optimierung der Lagerhaltung Ihrer Einrichtung ergeben. Die rote Linie veranschaulicht den Weg, den ein Arbeiter nimmt, um einen Auftrag zu kommissionieren. Im zweiten Layout wird der Bestand nach Entnahmehäufigkeit und Umsatz organisiert, wodurch der Entnahmeprozess drastisch vereinfacht und verkürzt wird.

4. Organigramm von Logcluster Warehouse

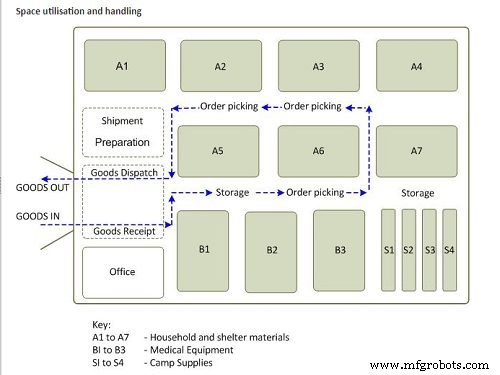

Dieses Lagerorganisationsdiagramm von Logcluster veranschaulicht den Warenfluss beim Ein- und Ausgang der Anlage. Das Layout ist nach Bestandstyp gruppiert, mit Gruppen von Regalen in verschiedenen Bereichen des Gebäudes. Die Regale sind auf logische Weise organisiert, um sicherzustellen, dass das Verkehrsmuster die Arbeiter durch jeden Abschnitt führt, mit einfachem Zugang zu allen Regalen, um eine optimierte Kommissionierung zu ermöglichen.

5. Lagerorganigramm von Go Supply Chain

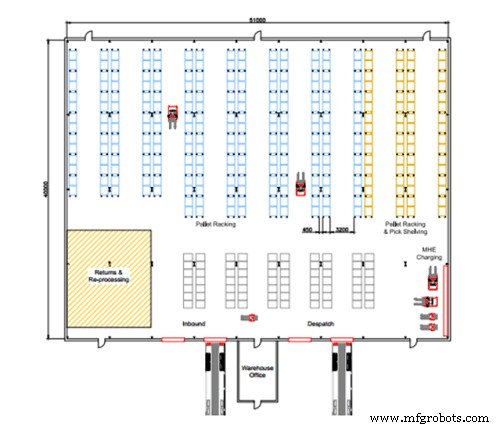

Go Supply Chain ist ein Beratungsunternehmen, das Dienstleistungen zur Optimierung des Lagerlayouts anbietet. Das hier bereitgestellte Beispiellayout umfasst Eingangs- und Versandbereiche, einen Bereich für Palettenregale und Kommissionierregale, einen großen Bereich für Standardpalettenregale, einen Bereich für MHE-Beschickung und einen Rückgabe- und Wiederaufbereitungsbereich. Das Lagerbüro nimmt keine wertvolle Bodenfläche ein; Stattdessen ist es als Erweiterung des Hauptlagers positioniert, bequem zwischen Eingang und Versand gelegen.

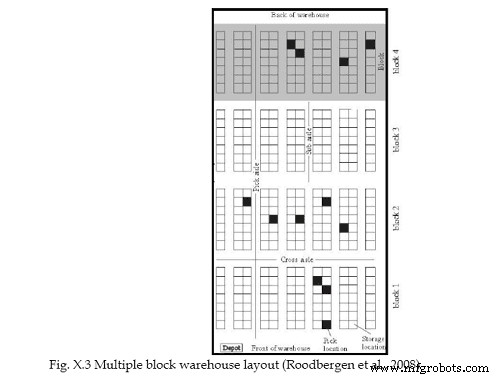

6. Multiple Block Warehouse Layout (Goran Dukic &Opetuk Tihomir über ResearchGate)

Dieses Lagerorganisationsdiagramm erscheint in einem Forschungsbericht von Goran Dukic und Opetuk Tihomir, der von ResearchGate bezogen wurde . Es stellt ein Lagerlayout mit mehreren Blöcken dar, eine Abkehr vom traditionellen reihenbasierten Design, das durch Hinzufügen eines oder mehrerer Quergänge erreicht wird. Das Hinzufügen von Quergängen kann die Gesamtfahrstrecke verbessern. Die Autoren stellen außerdem fest, dass es durch sorgfältige Analyse sogar möglich ist, die ideale Anzahl von Quergängen zu bestimmen, die den größten Nutzen für die Effizienz eines Lagers bieten.

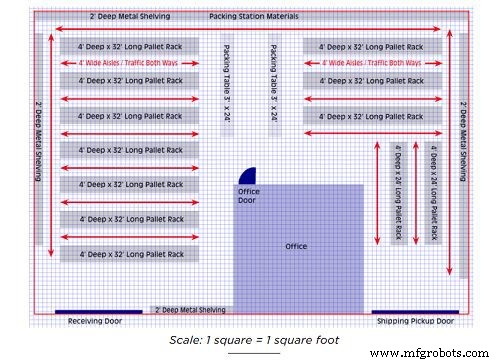

7. Lagerlayoutschema von Fit Small Business

Fit Small Business skizziert den Prozess der Erstellung eines effektiven Lagerlayoutschemas, einschließlich dieser beispielhaften Layoutillustration . In diesem Schema sind tiefe Metallregale und Lagerbereiche für Verpackungsmaterialien entlang des Umfangs der Anlage angeordnet. Tiefe, lange Palettenregale machen den größten Teil der Bodenlagerfläche aus, komplett mit breiten Gängen, um einen optimalen Verkehrsfluss in beide Richtungen zu ermöglichen.

8. Grundriss des Lagerlayouts von ConceptDraw

Dieses Lagerlayout verfolgt einen anderen Ansatz für die Regalkonfiguration, mit einem breiten Mittelgang mit Reihen von senkrechte Gestelle auf beiden Seiten. Dadurch bleibt ausreichend Platz für MHE und Fußgängerverkehr, was effiziente Verkehrsflüsse und optimierte Kommissionier- und Lagerprozesse ermöglicht. Dieses Lagerlayout von ConceptDraw integriert ein Förderband in das Design. Wenn Ihr Lager also Technologie zur Rationalisierung von Prozessen einsetzt, ist dies ein gutes Beispiel, auf dem Sie aufbauen können, um zu bestimmen, wie Sie wichtige, platzraubende Merkmale am besten in das Layout Ihres Gebäudes integrieren können.

9. Ganglayout von AdaptALift

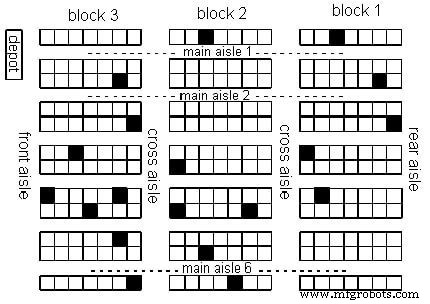

Dieses einfache Layout im Blockstil von AdaptALift umfasst drei Blöcke, darunter drei Hauptgänge (1, 2 und 6) und zwei Querschiffe sowie ein vorderer und ein hinterer Gang, um ausreichend Platz für den Verkehrsfluss in beide Richtungen zu schaffen.

10. Lagerorganigramm aus dem E-Commerce-Wiki

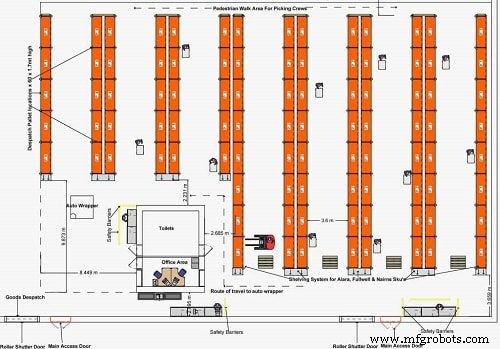

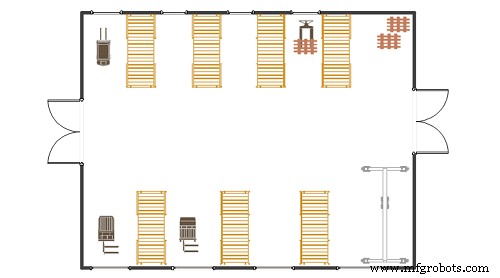

Das E-Commerce-Wiki bietet E-Commerce-Händlern wertvolle Tipps zur Gestaltung des Unternehmenslayouts Lagerhaus. Diese spezielle Tabelle enthält detaillierte Elemente wie Hauptzugangstüren, Rolltore, einen ausgewiesenen Fußgängerbereich für Kommissioniermannschaften und großzügigen Platz zwischen den Gängen für Gabelstapler und andere Geräte.
Es gibt nicht die eine beste Möglichkeit, ein Lagerlayout zu entwerfen , aber es gibt einige Best Practices, die dazu beitragen können, dass Ihr Lager so effizient wie möglich läuft. Die Beseitigung von Hindernissen und unnötigen Verkehrsstaus bei gleichzeitiger strategischer Lagerhaltung kann zu einer drastischen Verkürzung der Kommissionier- und Lagerzeit und damit zu einer Senkung der Gesamtbetriebskosten führen. Verwenden Sie diese Lagerorganisationsdiagramme als Inspiration, aber nutzen Sie die Recherchen und Analysen Ihres Unternehmens, um das optimale Layout für Ihre Einrichtung zu bestimmen.
