ESD-Schutz: Antistatische Umgebung für elektronische Geräte designen

Sicherheitsfragen sollten immer besondere Beachtung finden bei elektronischen Geräten. Möchten Sie ESD-Schutz designen? Worauf achten?

Lesen Sie diesen Artikel und lernen Sie alle Details. Wir stellen Design, Funktion und Wirkung vor.

Was ist ESD?

ESD steht für zwei Dinge. Erstens: elektrostatisch empfindliches Bauelement (Electrostatic-Sensitive Device) – jedes elektrische Bauteil, das durch statische Ladung beschädigt werden kann. Halbleiter und Nichtleiter (Werkzeuge, Menschen) übertragen diese Ladung.

Typische Geräte: Computer-Karten, LEDs, Laserdioden, MOSFET-Transistoren, Widerstände.

Zweitens: elektrostatische Entladung (Electrostatic Discharge) – unerwarteter Stromstoß bei Kontakt zweier geladener Objekte oder elektrischem Kurzschluss.

ESD-Schutz auswählen

Bei ESD-Schutz-Auswahl folgende Schritte beachten:

1. Arbeitsspannung der ESD-Diode festlegen
2. Zwischen bidirektionaler und unidirektionaler Diode wählen
3. Maximale Kapazität der Diode wählen – Signal des Interfaces nicht stören
4. Klemmspannung (Clamping Voltage) wählen zum Schutz vor elektrostatischen Entladungen
5. Prüfen: Diode mit IEC 61000-4-2 Level 4 bewertet? (15 kV Luftstrecke, 8 kV Kontakt)

ESD-Elektrostatisches Schutzgerät planen

Schutz eines elektrostatisch empfindlichen Bauelements vor ESD-Schaden – Schritte:

• Schutzobjekt definieren – Nicht alle Geräte haben gleiche Schutzbedürfnisse. Mehrere Geräte im Bereich? Empfindlichste analysieren. Spannungsfestigkeit prüfen, Bereich entsprechend schützen.
• Branchenstandards? – Nächster Punkt: Standards Ihrer Branche. Geltend für Fertigung, Installation, Verpackung u. a.
• Erdungsmethode wählen – Schutzerde (PE), funktionale Erde oder Potentialausgleich (gemeinsamer Anschlusspunkt).
• Personenerdung nicht vergessen – Jeder, der Bereich betritt: geeignete Kleidung, Schuhe, Armschlaufen.

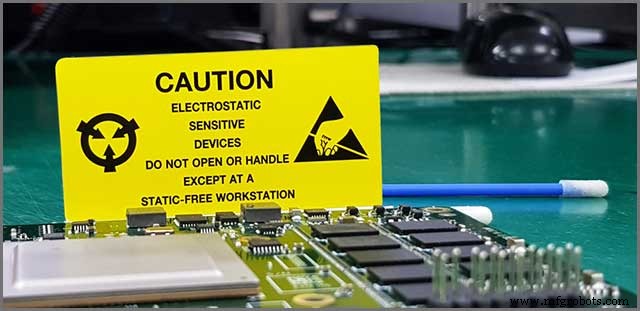

• ESD-Bereich kennzeichnen – Arbeitsbereich mit elektrostatisch empfindlichen Bauelementen klar markieren. Zutritt nur mit Ausrüstung, ggf. Zutrittskontrolle.

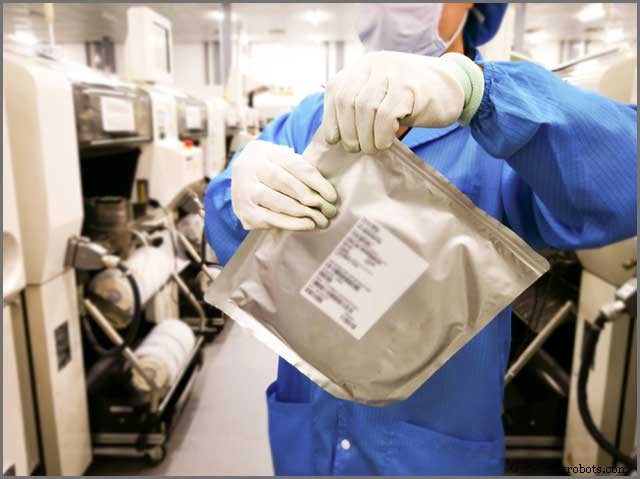

Lager- und Verpackungsplan – Geräte auch in sicherer Umgebung lagern. Vor Verlassen des Bereichs: Verpackung zum Schutz vor Schäden planen.

ESD-Schutz bei SMT-Bestückung einrichten

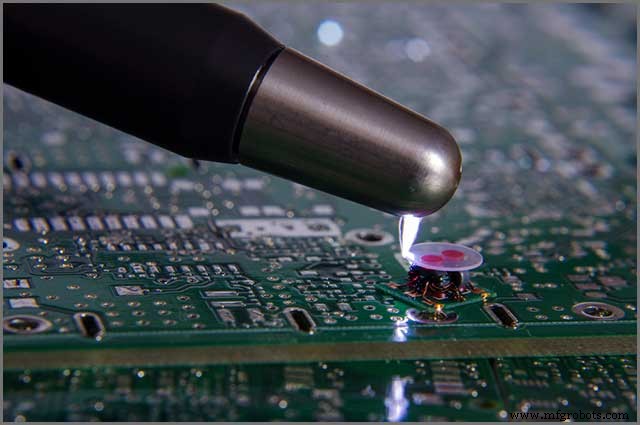

Tückisch an elektrostatischer Entladung: Schaden ohne Ihr Bemerken. Für Menschen unfühlbare Stromstöße können Produkt ruinieren.

SMT-Bestückung vor ESD schützen: Empfindlichste Bereiche sichern. Identifizieren, wo ESD entstehen kann, und Präventionsschritte ableiten.

Ansatz: ESD-Entstehungsorte erkennen, unter Kontrolle halten. Durch Befolgung aller Schritte aus vorigem Kapitel: antistatisches PVC für Böden, gleiche Farben im Raum. Jeder, der eintritt, korrekt gekleidet. Experten empfehlen: Objekte mit signifikanter elektrostatischer Gefahr fernhalten von SMT-Bestückung.

Antistatische Umgebung für ESD schaffen

Bestes Verständnis durch Beispiel: LED-Produkte. Empfindlich gegen Spannungsspitzen und statische Elektrizität – beeinträchtigen Leistung und Zuverlässigkeit.

Erster Schritt: Sicherstellen, dass statische Ladung im Arbeitsbereich nicht entsteht. Deshalb: leitfähige Materialien für Böden, Regale, Werkbänke, alle Objekte im Bereich.

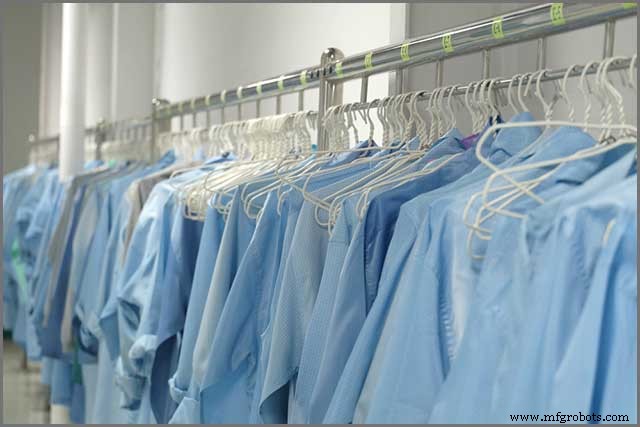

Werkzeuge und Maschinen erden, leitfähige Kleidung und Schuhe nutzen. Statische Ladung auch durch Armschlaufen oder ESD-Matte beseitigen.

Kunststoff und Glas für Maschinen/Werkzeuge? Isoliermaterialien – statische Ladung zu erwarten, Ableitung über Leiter nötig.

Zusätzlich: Umgebung mit niedriger Luftfeuchtigkeit halten. Befeuchtung fördert statische Aufladung – verhindern. Ionisatoren neutralisieren elektrische Ladungen hervorragend.

5.1 LED auf ESD-Schaden prüfen

Niedrigen Strom (bis 1 mA) an LED anlegen, Durchlassspannung messen – ESD-Schaden feststellbar. Beispiel 0,5 mA: Durchlassspannung nicht > 2 V. Variiert nach LED-Modell.

Weitere ESD-Überlegungen

Antistatische Umgebung erstellt – Wartung essenziell. Scharfe Materialien auf Boden? Kratzer/Löcher → Entladungen → Schäden.

Böden kratzerfrei halten, regelmäßig reinigen. Staub verursacht Probleme – Ordnung halten.

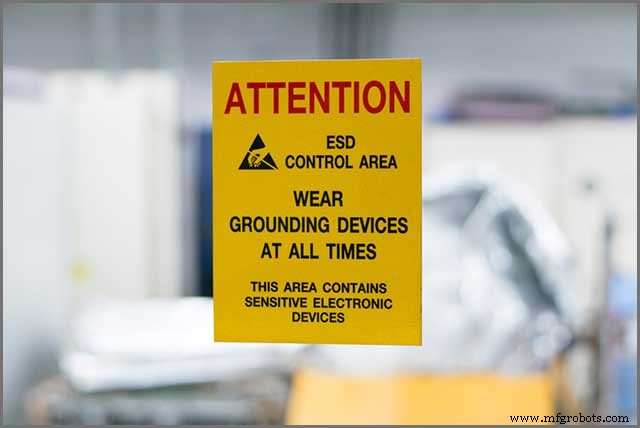

Warnschilder an Außenseite ESD-Bereichs anbringen. Niemand soll versehentlich eintreten und Umgebung ruinieren – Schilder klar sichtbar.

Zusammenfassung

Elektrostatische Entladungen: großes Problem für Elektronikbauteile. Beeinträchtigen Leistung und Lebensdauer – antistatische Umgebung zwingend. Nicht einfach, aber richtig gemacht: maximales Potenzial und Lebensdauer jedes Bauteils.
