Metallguss enthüllt:Vier Kernmethoden und Design-Grundlagen

Der Metallguss hat sich von der antiken Schwertherstellung zum Rückgrat moderner Hochleistungskomponenten entwickelt und treibt alles an, von Windkraftanlagen bis hin zu Teilen für die Luft- und Raumfahrt. Für Ingenieure ist die Beherrschung der Nuancen jeder Gussroute – und der damit verbundenen Designregeln – der Schlüssel zur Bereitstellung robuster, kostengünstiger Lösungen in der gesamten Lieferkette.

Was ist Metallguss?

Im Kern Metallguss ist die Kunst, geschmolzenes Metall in eine präzise gefertigte Form zu gießen, die die Form des endgültigen Teils definiert. Während das Metall abkühlt und sich verfestigt, nimmt es die Geometrie der Form an und erzeugt eine endkonturnahe Komponente, die für die Weiterverarbeitung bereit ist.

Das Gießen bietet zwar eine bemerkenswerte Vielseitigkeit, unterliegt jedoch strengen technischen Einschränkungen. Alle Legierungen ziehen sich während der Erstarrung zusammen, je nach Metall typischerweise um 0,3–1 %. Ingenieure müssen diese Schrumpfungsraten im Voraus berechnen und in die Werkzeugkonstruktion einbeziehen, um die Maßgenauigkeit aufrechtzuerhalten.

Schritt für Schritt:Der Kernmetallgussprozess

Unabhängig von der konkreten Variante folgt jeder Gießvorgang einem gemeinsamen Arbeitsablauf. Nachfolgend finden Sie die kanonische Reihenfolge, die die meisten Gießereien verwenden.

Schritt 1:Mustererstellung

Ein Muster – eine originalgetreue Nachbildung des gewünschten Teils – bildet die Grundlage für den Formhohlraum. Muster können dauerhaft (Stahl oder Aluminium) für große Stückzahlen oder flexibel (Wachs, Holz oder Kunststoff) für Kleinserien oder Prototypen sein.

Schritt 2:Kernherstellung

Bei Hohl- oder Innengeometrien wird ein Kern in den Formhohlraum eingelegt. Der Kern kann Opferkern (Lehm, Keramik) oder dauerhaft (Metall) sein und seine Form definiert die Hohlräume im endgültigen Guss.

Schritt 3:Formenbau

Der Formenbau wird auf die Volumen- und Teileanforderungen zugeschnitten. Für Großserien werden CNC-gefräste Matrizen aus Werkzeugstahl verwendet, während Teile für Kleinserien oder Prototypen auf Sandformen angewiesen sind, die um das Modell herum gepackt sind.

Schritt 4:Metallgießen

Das Metall wird vollständig flüssig erhitzt und in die Form eingebracht. Die Füllmethode – Schwerkraft, Druck oder Zentrifugalkraft – bestimmt die Dichte, Oberflächenbeschaffenheit und Maßhaltigkeit des Teils.

Schritt 5:Teileextraktion

Sobald das Metall erstarrt ist, wird das Teil entfernt. Sandformen sind zum einmaligen Gebrauch bestimmt und müssen zerstört werden; Stahlmatrizen werden geöffnet, um das Teil freizugeben und für den nächsten Zyklus zurückzusetzen.

Schritt 6:Nachbearbeitung

Gussteile kommen selten montagefertig an. Zu den typischen Nachbearbeitungsschritten gehören Gratentfernung, Wärmebehandlung und CNC-Bearbeitung, um präzise Toleranzen und Oberflächenspezifikationen einzuhalten.

Die vier wichtigsten Metallgussverfahren

Während es Dutzende spezialisierter Gussverfahren gibt, dominieren vier die industrielle Produktion.

1. Druckguss

Beim Druckguss werden langlebige Formen aus Werkzeugstahl und Hochdruckeinspritzung verwendet, um komplexe Endformteile mit engen Toleranzen (±0,05 mm) und hervorragender Oberflächengüte herzustellen. Obwohl die Werkzeugkosten im Vorfeld hoch sind, eignet sich die Methode hervorragend für großvolumige, leichte Strukturen aus Aluminium und Magnesium.

2. Schwerkraftguss (permanente Form)

Beim Schwerkraftguss werden wiederverwendbare Metallwerkzeuge (typischerweise Gusseisen) verwendet und die natürliche Schwerkraft zum Füllen des Hohlraums genutzt. Das Metall wird vorgewärmt, um eine vorzeitige Erstarrung zu vermeiden. Es vereint die Präzision des Druckgusses mit geringeren Werkzeugkosten und eignet sich daher für die Produktion mittlerer Stückzahlen.

3. Feinguss (Wachsausschmelzverfahren)

Der Feinguss beginnt mit einem Wachs- oder Harzmodell, das mit Keramik beschichtet wird. Nachdem das Wachs ausgebrannt ist, füllt geschmolzenes Metall die Keramikschale. Das Verfahren sorgt für eine hohe Maßgenauigkeit (±0,1 mm) und eine hervorragende Oberflächenqualität, ideal für Luft- und Raumfahrt- und Hochleistungskomponenten.

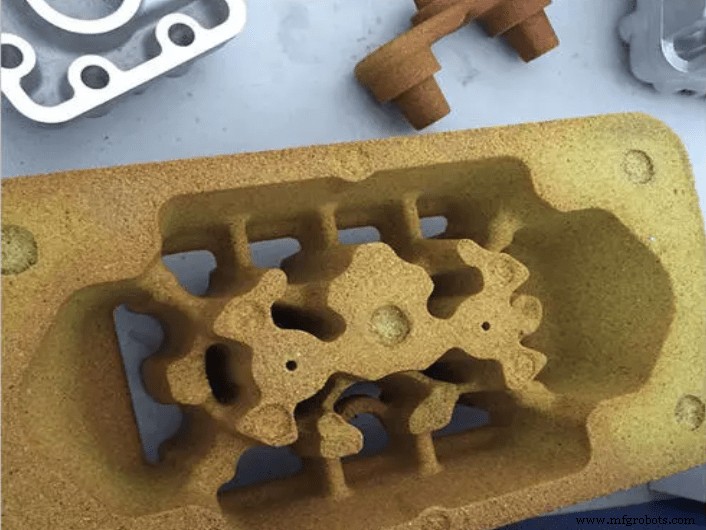

4. Sandguss

Sandguss ist die wirtschaftlichste Methode, bei der Sand mit Bindemitteln (Ton oder Chemikalien) gemischt wird. Es kann extrem große Teile und komplexe Geometrien aufnehmen, bietet jedoch typischerweise eine geringere Maßgenauigkeit (±0,5 mm). Die Methode bleibt für die Kleinserien- oder Prototypenproduktion unverzichtbar.

Vor- und Nachteile:Warum Metallguss wählen?

Hauptvorteile

• Großserientauglichkeit:Gusskomponenten können die Größengrenzen von CNC oder Schmieden überschreiten.
• Dickwandige Geometrien:Gussteile können ihre strukturelle Integrität ohne Delaminierung bewahren.
• Monolithische Konsolidierung:Einteilige Gussteile machen kostspieliges Schweißen oder Schrauben überflüssig.
• Tribologische Leistung:Gussmetalle bieten hervorragende Lagereigenschaften für Schwerlastanwendungen.
• Leichtmetallkompatibilität:Aluminium- und Magnesiumgussteile reduzieren das Gewicht, ohne die Festigkeit zu beeinträchtigen.
• Materialvielfalt:Eine einzige Gießerei kann sowohl Eisen- als auch Nichteisenlegierungen verarbeiten.

Kerneinschränkungen

• Fehleranfälligkeit:Porosität, Lunker und Schlackeneinschlüsse erfordern eine sorgfältige Qualitätskontrolle.
• Maßtoleranz:typischerweise weniger präzise als subtraktive CNC-Bearbeitung.
• Arbeitsintensität:Traditioneller Sandguss erfordert erhebliche Handarbeit.
• Hohe Mindestproduktion:Gesenk- und Dauerformwerkzeuge erfordern große Bestellmengen.

Andere erweiterte Casting-Variationen

Über die vier Hauptmethoden hinaus adressieren spezielle Verfahren wie Lehmformen, Schalenformen, Schleudergießen und Stranggießen Nischenanforderungen – zum Beispiel Hochgeschwindigkeits-Zylinderteile oder die Produktion von rohem Walzgut.

FAQ

F1:Wie unterscheidet sich Sandguss vom Druckguss?

A1: Sandguss verwendet eine Einweg-Sandform und ist für kleine Mengen und große Teile kostengünstig. Beim Druckguss werden langlebige Stahlformen eingesetzt, bei denen Metall unter hohem Druck eingespritzt wird, um enge Toleranzen und schnelle Zykluszeiten zu gewährleisten – ideal für Großserien.

F2:Wann sollte Schmieden oder CNC-Bearbeitung dem Gießen vorgezogen werden?

A2: Wählen Sie Schmieden, wenn maximale strukturelle Integrität und Schlagfestigkeit erforderlich sind; Wählen Sie die CNC-Bearbeitung für enge Toleranzen, scharfe Merkmale oder die Produktion kleiner Stückzahlen. Entscheiden Sie sich für den Guss, wenn komplexe innere Hohlräume, eine monolithische Konsolidierung oder eine dickwandige Geometrie erforderlich sind.
