In jüngsten Jahren erlebten Produkte mit klaren Kunststoffelementen einen Aufschwung – um User Interaction zu verbessern, interne Mechanismen zu offenbaren, Lichteffekte zu showcaseen oder einfach eine distinctive Ästhetik hinzuzufügen. Während manche Hersteller bereit sind, stark in außergewöhnliche optische Klarheit zu investieren, übersehen viele die nuancierten Design-Entscheidungen, die frühe Renderings in production-ready Parts übersetzen.
Proaktiver Dialog mit dem Produktentwicklungsteam kann Erwartungen klären und die Schritte skizzieren, die nötig sind, um transparente Parts zu liefern, die sowohl visuelle als auch funktionale Ziele treffen, ohne Kosten zu inflatieren.

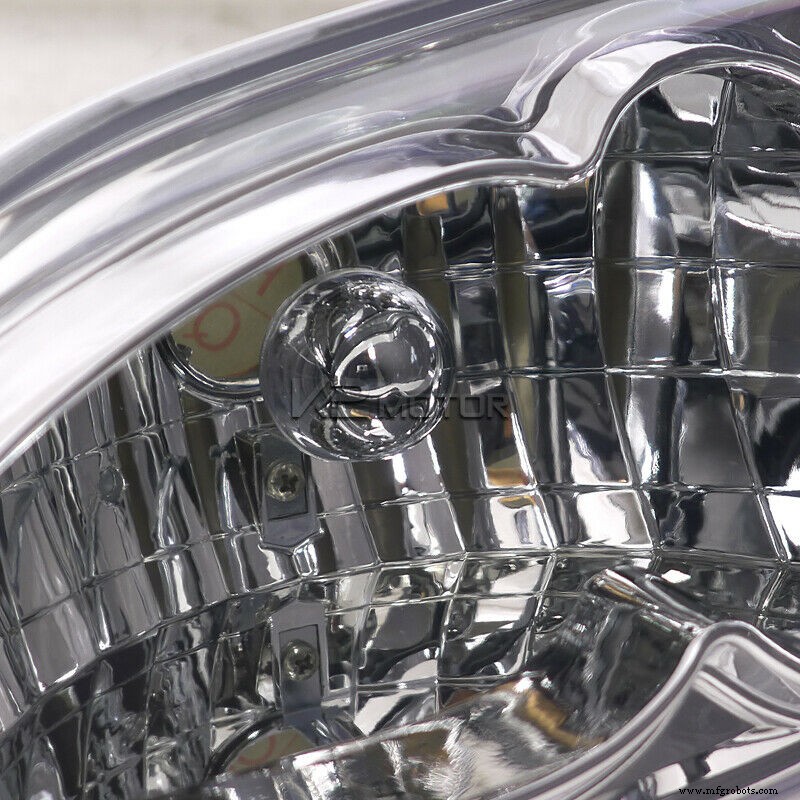

Transparente Parts, die nicht als optische Elemente oder Instrumentenfenster intended sind, präsentieren dennoch Challenges. Anders als opaque oder texturierte Komponenten zeigen sie ein glänzendes Finish, das interne Molding Artifacts – Ejektormarken, Flow Lines, Weld Lines – exponiert, die sonst verborgen blieben.

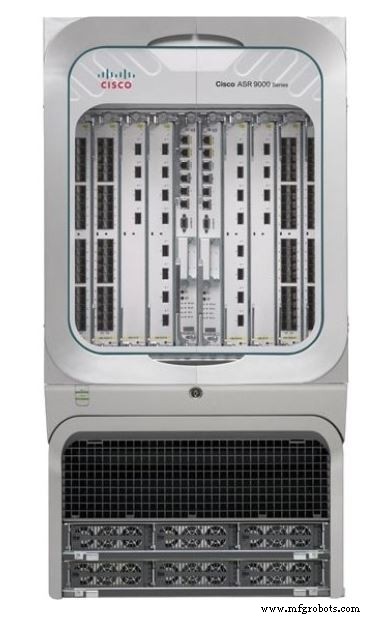

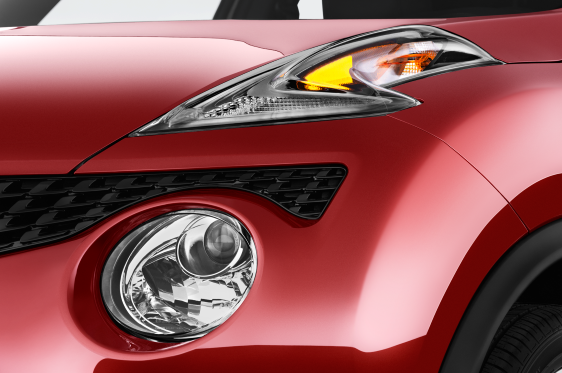

Beginnen Sie mit der Definition der wahren Erwartungen an das klare Teil. Wenn die Komponente kein primäres visuelles Feature ist oder subtiles Frosting akzeptabel ist, um Licht zu diffundieren, können Klarheit und Oberflächenqualität mit non-transparenten Parts vergleichbar sein. Wenn der klare Bereich jedoch front-and-center ist, muss die Toleranz für visuelle Imperfektionen erheblich enger sein. Berücksichtigen Sie die Funktion des Teils – montiert es auch interne Komponenten, dichtet Gehäuse ab oder dient als strukturelles Element? Zusätzliche interne Features können Look-Through Quality degradieren. Vereinfachung der klaren Oberfläche oder Separation in ein dediziertes, minimal-feature Part kann diese Issues mitigieren. Schließlich bewerten: Fügt das klare Feature echten Value hinzu oder inflatiert es nur Cost?

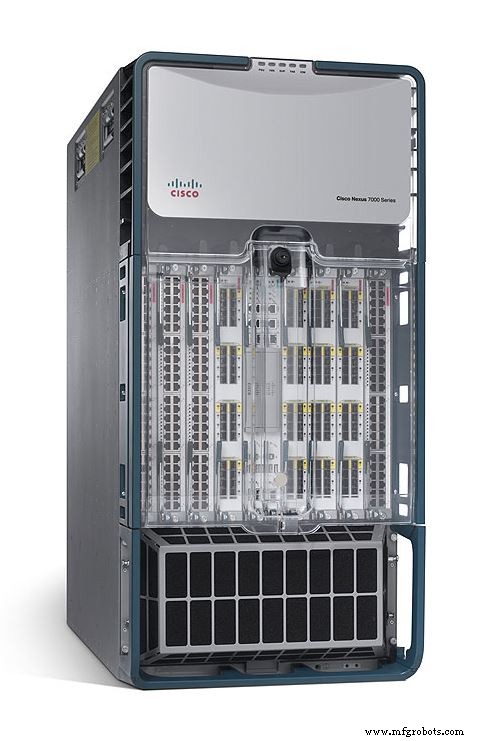

Sind die klaren Parts definiert, suchen Sie nach Opportunities, Geometrie zu vereinfachen ohne Ästhetik zu kompromittieren. Große transparente Komponenten sind inherently schwieriger zu molden, da sie tendenziell interne Features und Ejektormarken inkludieren. Ejektoren, die das Teil aus dem Werkzeug drücken, hinterlassen kleine kreisförmige Marken an ihren Rändern.

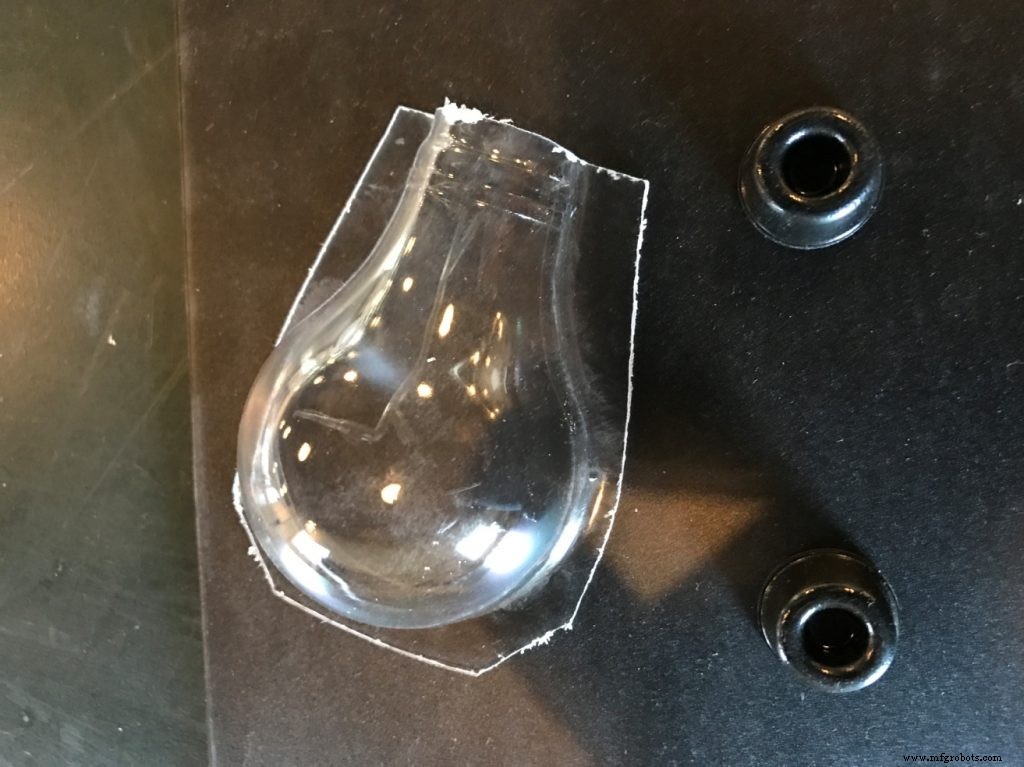

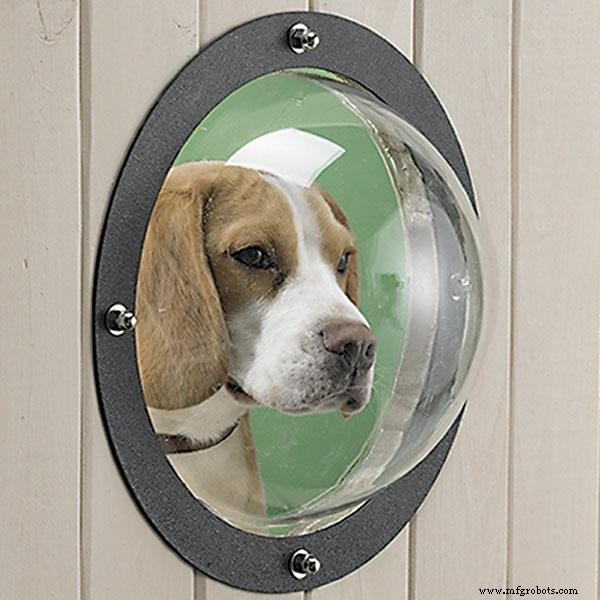

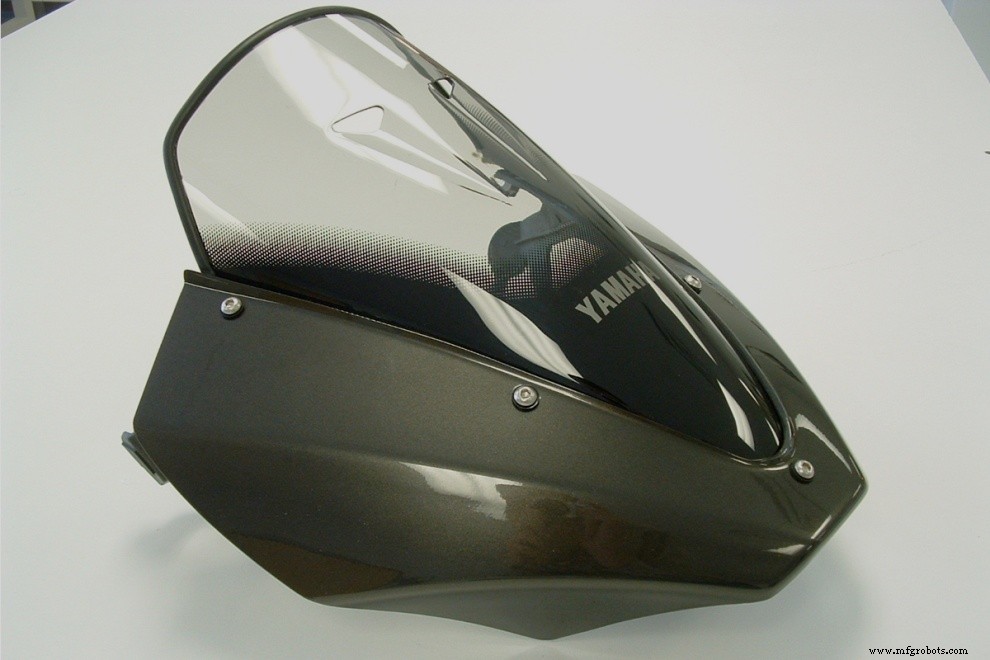

In vielen Fällen liefert das Ersetzen der gemoldeten Oberfläche durch ein klares Sheet – Acryl oder Polycarbonat – einen cleanen Integration Point. Spritzgegossene klare Panels können kostspielig und zeitaufwendig sein, da sie anfällig für Defekte sind, die Yield Loss erhöhen. Sheet Material, wenn flach oder um eine einzelne Achse gebogen, bietet konsistente Klarheit und senkt Production Risk. Für Designs, die komplexe Krümmung oder Multi-Axis Bends verlangen, kann Vacuum oder Pressure Forming eines klaren Sheets eine near-perfect Shape produzieren, während flow-related Imperfektionen des Moldens vermieden werden.



Wenn Spritzguss unvermeidbar ist, zielen Sie auf simplestmögliche Geometrie. Selbst mit perfekter Flow Simulation können große oder irreguläre Dickenübergänge Sink Marks oder unerwünschte Lichtbrechung erzeugen. Heavy Ribbing oder Undercut Bosses im klaren Bereich vermeiden – solche Features wirken wie Linsen und amplifizieren Imperfektionen. Unternehmen wie Apple haben signifikanten Effort investiert, interne Geometrie zu fine-tunen, damit das sichtbare Resultat flawless bleibt – justifying den Premium Price des Endprodukts.

Zusätzliche Attention erfordern Draft Angles. Draft – der Taper in den Werkzeugwänden, der Teilentnahme erlaubt – muss sorgfältig designed werden, um Scraping oder sichtbare Kratzer auf der klaren Oberfläche zu verhindern. Side Actions und Lifters für Undercuts können subtile Marks hinterlassen; diese sind auf transparenten Parts besonders auffällig. Früh mit dem Mold Tooling Team kollaborieren, um sicherzustellen, dass das Design diese Constraints accommodiert.

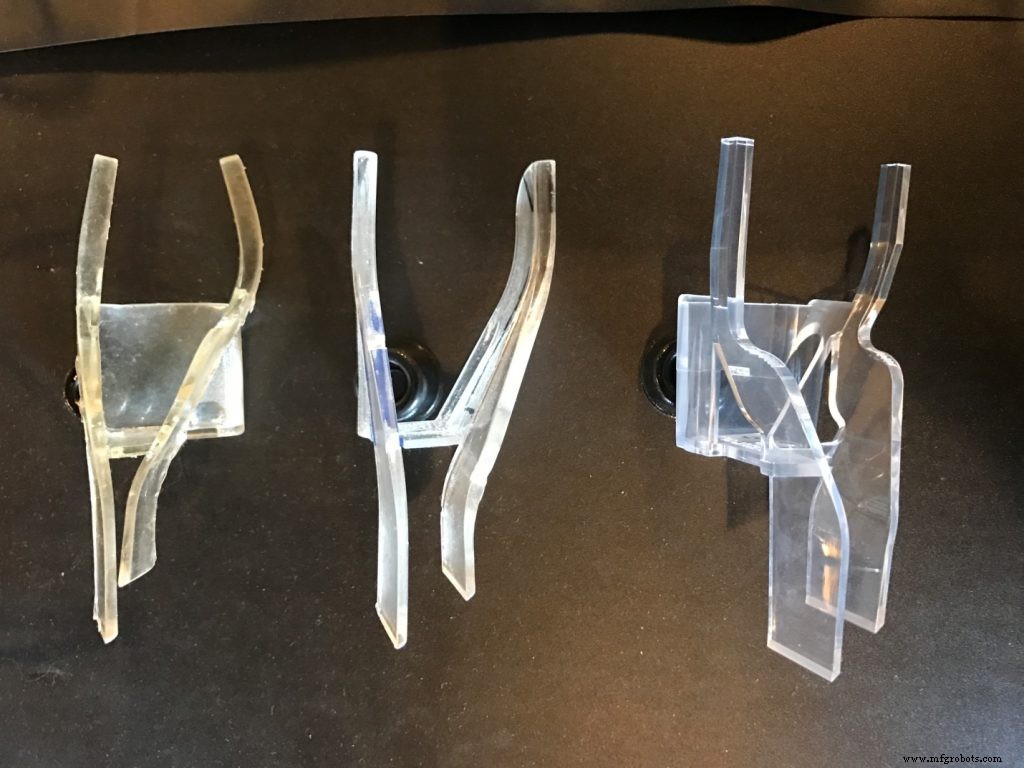

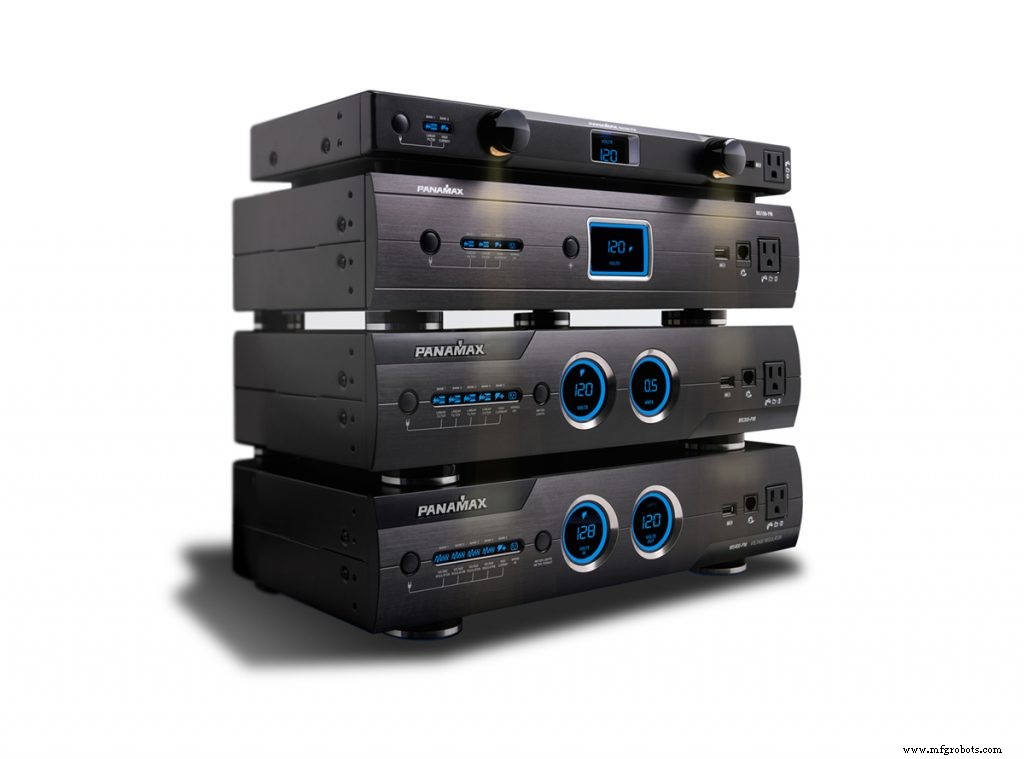

Wenn das klare Teil als Light Guide oder Indikator fungiert: Early Prototyping und Iteration. Selbst simple Light Pipe Geometrien können schwierig zu perfektionieren sein; größere diffundierte Beleuchtung erfordert oft viele Iterationen. Electrical Engineering Team in Diskussionen einbinden, um appropriate Anzahl, Type und Adjustability von Lichtquellen zu selektieren. Ein poorly engineered Lighting Circuit kann den visuellen Impact eines ansonsten flawless transparenten Components negieren.


Kurz: Go Transparent – aber adressieren Sie die Details von Tag 1 an. Mit sorgfältiger Koordination across Design, Tooling und Electrical Teams können Sie ein klares Part liefern, das Product Appeal erhöht, während Sie auf Schedule und Budget bleiben.
