DIY 3D-gedruckte Jet-Turbine: Arduino, BLDC-Motor & ESC – Schnellbau-Anleitung

Komponenten und Zubehör

Projektbeschreibung

Sehen Sie im Video, wie ich mit wenigen Bauteilen eine funktionsfähige Jet-Turbine baue.

Dank an UTSOURCE.net für die Bereitstellung der elektronischen Komponenten! Bei UTSOURCE finden Sie Arduino-Boards, BLDC-Motoren und vieles mehr zu günstigen Preisen.

Sehen Sie auch Teil 2 / Version 2 des Projekts:

3D Printed Jet Turbine V2

3D-Druckdateien (STL)

Alle Gehäuse- und Turbinenteile auf Thingiverse:

Thingiverse: 3D Printed Jet Turbine

Code (C/C++ für Arduino)

Der Sketch nutzt die Servo.h-Bibliothek, um das PWM-Signal für den ESC zu erzeugen. Das Potentiometer an A0 steuert den Gashebel (0–180 µs Pulsbreite → 0–100 % Drehzahl).

#include <Servo.h>

Servo ESC;           // Servo-Objekt für ESC
const int potPin = A0; // Potentiometer an Analog-Pin A0

void setup() {
  ESC.attach(6);     // PWM-Ausgang an Pin 6 (D6)
}

void loop() {
  int throttle = analogRead(potPin);        // 0–1023
  throttle = map(throttle, 0, 1023, 0, 180); // auf 0–180 mappen (Servo-Bibliothek)
  ESC.write(throttle);                      // PWM-Signal an ESC senden
}

Hinweise:

• Der ESC muss vor dem ersten Start kalibriert werden (Herstelleranleitung beachten: meist Max-Gas beim Einschalten, dann Min-Gas).
• Der BLDC-Motor benötigt eine geeignete Stromquelle (LiPo-Akku, passende Zellenzahl, ausreichend C-Rating). Der Arduino liefert nur das Steuersignal!
• Alle drehenden Teile sind gefährlich – Schutzbrille, Abstand, keine losen Kleidungsstücke/Haare.
• 3D-gedruckte Teile aus PLA können bei hoher Drehzahl/Erwärmung weich werden – PETG oder ABS empfohlen.

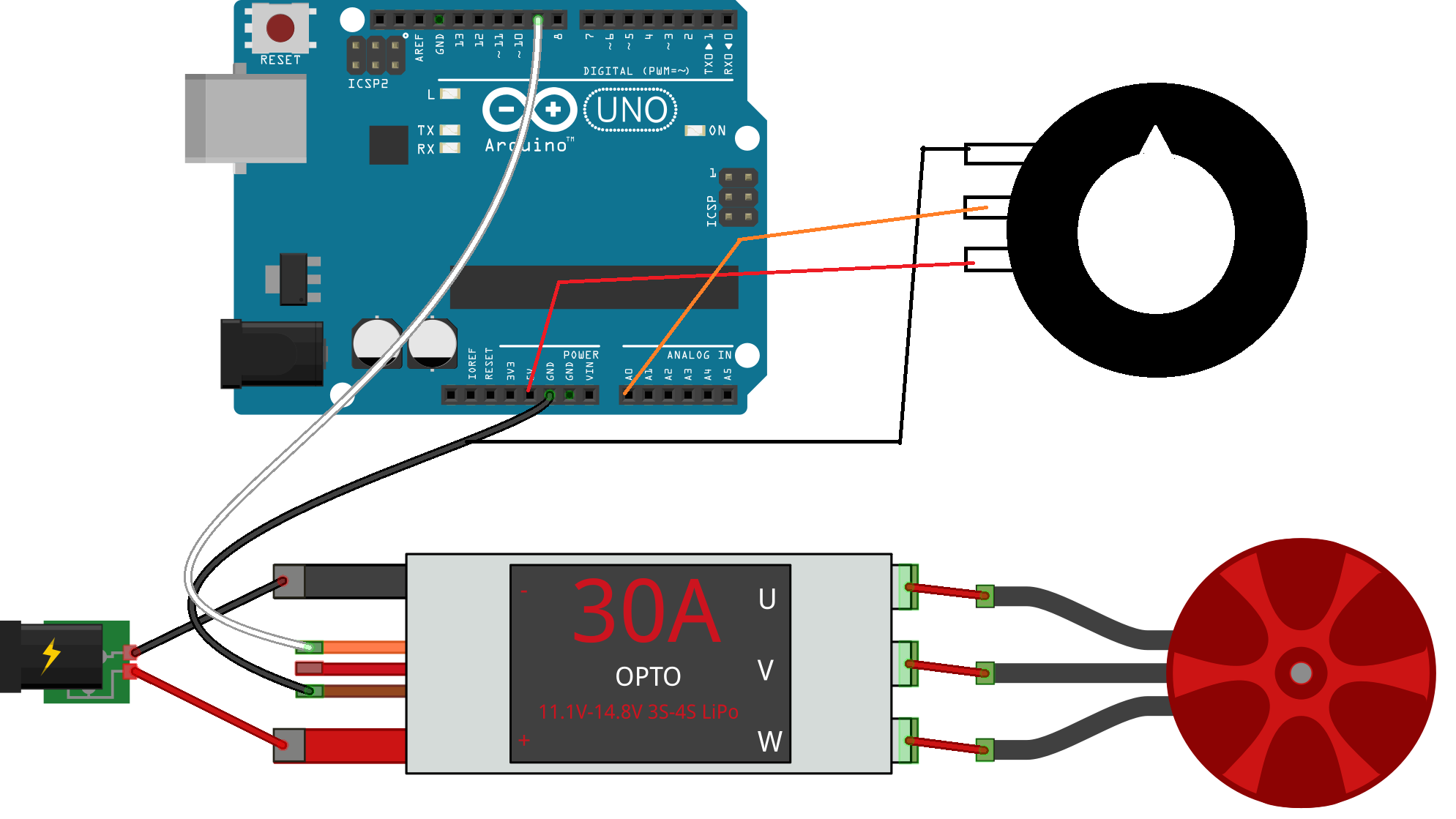

Schaltplan

3D-Druckdateien (CAD)

Thingiverse-Link: CAD-Dateien auf Thingiverse
