Maßgeschneidertes CNC-Bearbeiten meistern: Die Kraft von Vorrichtungen & Spannmitteln

Richtiges maßgeschneidertes CNC-Bearbeiten hängt weitgehend vom gesamten Prozess ab. Hier kommen Vorrichtungen (Jigs) und Spannmittel (Fixtures) ins Spiel. Maßgeschneiderte CNC-Teile werden meist mit ihnen verwendet. Dies liegt daran, dass diese Teile spezielle Funktionen haben. In einigen Fällen können besondere Merkmale den Preis der bearbeiteten Teile erheblich steigern. Ein guter Weg, dieses Problem zu lösen, ist die korrekte Verwendung von Vorrichtungen und Spannmitteln im maßgeschneiderten CNC-Bearbeiten.

Dieser Artikel stellt CNC-Werkstückspannvorrichtungen in drei Schritten vor. Er zeigt ihre Funktionen und Anwendungen. Er liefert verlässliche Informationen über die Arten von CNC-Spannmitteln. Schließlich gibt er Ihnen die besten Informationen, wie Sie das beste CNC-Spannmitteldesign erhalten oder maßgeschneiderte CNC-Spannmittel einsetzen.

Was sind Vorrichtungen und Spannmittel?

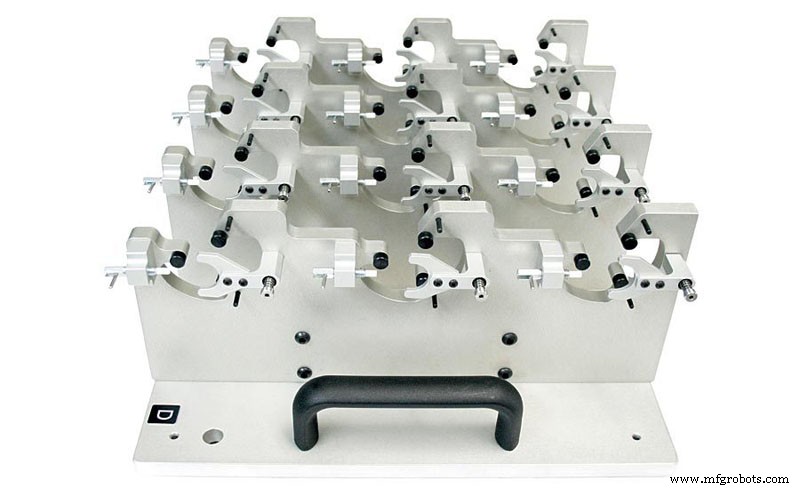

Vorrichtungen und Spannmittel sind Fertigungsausrüstungen, die verwendet werden, um Teile gemäß spezifizierten Anforderungen präzise herzustellen, besonders für maßgeschneiderte Teile. Der Bereich von Vorrichtungen und Spannmitteln in der Bearbeitung kann Buchsen, Hülsen, Masken, Teilebefestigungswinkel, Positionierer etc. umfassen.

Es ist ein Werkstückspannvorrichtung mit breitem Anwendungsbereich. Sie wird hauptsächlich verwendet, um Werkstücke auf CNC-Werkzeugmaschinen korrekt zu fixieren, zu unterstützen oder zu montieren.

CNC-Spannmittel sind wichtige Werkzeuge, um Konsistenz und Austauschbarkeit im Fertigungsprozess zu gewährleisten. Viele vergleichen sie mit Vorrichtungen. Sie sind jedoch unterschiedlich. Eine Vorrichtung führt die Bewegung des Schneiders. CNC-Spannmittel führen jedoch keine Schneider. Sie sichern, unterstützen und stabilisieren das Werkstück nur während des Fertigungsprozesses.

Die Rolle von Vorrichtungen und Spannmitteln im maßgeschneiderten CNC-Bearbeiten

Einige Profis kommen mit der richtigen Wahl der Spannmittel. Ein Schlüssel ist die Reduzierung der Kosten des CNC-Bearbeitungsprozesses. Dies wird durch reibungslose Abläufe, vereinfachte Produktion und beschleunigten Übergang erreicht.

Sorgfältig ausgewählte Vorrichtungen und Spannmittel ermöglichen reibungslose Abläufe, vereinfachte Produktion und schnellen Prozesswechsel, wodurch die Wirtschaftlichkeit des Fertigungsprozesses erheblich verbessert wird. Werkzeuge und Spannmittel helfen, die Einschränkungen von CNC-Maschinen bei der Bearbeitung von Teilen auszugleichen. Sie sind darauf ausgelegt, sichere Montage zu gewährleisten und die Zuverlässigkeit der Position des Teils während der Bearbeitung aufrechtzuerhalten. Folgend die verschiedenen Funktionen von Vorrichtungen und Spannmitteln in der maßgeschneiderten Bearbeitung:

Teilehalten

Vorrichtungen und Spannmittel werden hauptsächlich verwendet, um Teile während der Bearbeitung an Ort und Stelle zu fixieren. Wir haben sie maßgeschneidert, um den einzigartigen, CNC-bearbeiteten Teilen zu passen. Daher halten sie das Teil unabhängig von der Form in jedem einzigartigen Winkel. Zuverlässige maßgeschneiderte Spannmittel sind unerlässlich, um Klappern und mögliche Fehler beim Werkzeugauszug zu verhindern. Beispiele für Spannvorrichtungen, die Teilehalten bieten: Spannfutter, Schraubstock, Zentrierdorn, Spannplatte und Frässpannvorrichtung.

Teileschutz

Vorrichtungen und Spannmittel können auch Teile während des maßgeschneiderten CNC-Bearbeitens schützen. Daher helfen sie, die erforderliche Oberflächenqualität zu erhalten und den richtigen Rundlauf zu wahren.

Hülsen, Buchsen und Maskenspannvorrichtungen sind meist darauf ausgelegt, die Oberflächenqualität von maßgeschneiderten Teilen zu kontrollieren. Dies geschieht, um die Oberfläche des fertigen Teils vor Metallspänen zu schützen, wodurch verhindert wird, dass das Werkstück verschiedenen Bearbeitungsprozessen ausgesetzt wird. Zudem wurde das maßgeschneiderte Bearbeitungszentrum speziell entwickelt, um den Anforderungen maßgeschneiderter Teile mit enger Gesamtlaufauszeichnung gerecht zu werden.

Lagenkontrolle

Vorrichtungen und Spannmittel sind sehr wichtig für die Aufrechterhaltung der Maß- und Lagegenauigkeit. Sie stellen sicher, dass das Werkstück während der Bearbeitung in der richtigen Position und Ausrichtung gehalten wird. Aus diesen Gründen macht es die Spannvorrichtung zu einer einfachen Möglichkeit, Poka-Yoke-Schutz in den Prozess einzubauen, um Fehler durch menschliche Faktoren zu minimieren.

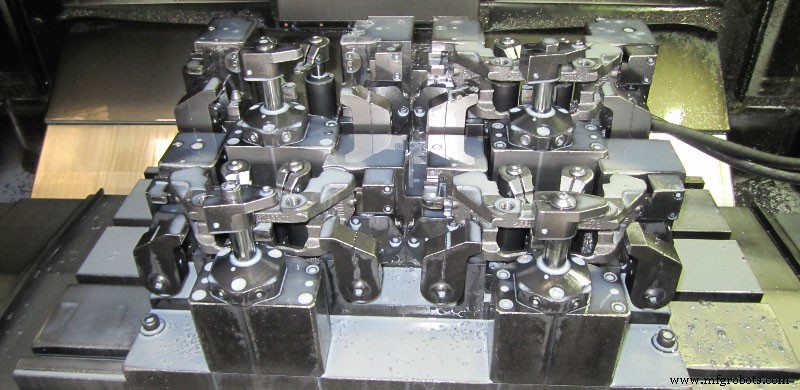

Die Spannvorrichtung kontrolliert Position, Richtung und Stabilität, indem sie die Freiheitsgrade des Werkstücks begrenzt. Dies wird durch die Verwendung von Stiften, Spannern, Ebenen und Befestigungselementen beim Design der erforderlichen Spannvorrichtungen erreicht. Die Ebene bietet Unterstützung für die Teile. Gleichzeitig ist der Spanner während der Montage beweglich und kann auch bei der Demontage verwendet werden. Schließlich liefern Stifte präzise Positionskontrolle für einzigartige Funktionen.

In der maßgeschneiderten Teilebearbeitung werden aufgrund spezifischer Montageeinschränkungen Merkmale wie Bohrungen und Nuten an spezifischen Positionen kontrolliert, die schwer zu bearbeiten sein können. Dies ist der Grund für das Design von Spannvorrichtungen. Spannvorrichtungen sind die zuverlässigste Methode für die Bearbeitung schwieriger Teilmerkmale.

Teilkonsistenz

Das Spannmittel ermöglicht es uns, mehrere maßgeschneiderte Teile zu bearbeiten, während die erstklassige Qualität erhalten bleibt. Sie stellen sicher, dass jedes Teil eine konsistente Qualität beibehält. Das Spannmittel kann mehrere maßgeschneiderte Teile bearbeiten, während es Qualität sichert. Sie gewährleisten, dass die Qualität zwischen den Teilen konsistent ist. Funktionskontrollen, die Konsistenz erfordern, umfassen Ebenheit, Parallelität und Senkrechtigkeit.

Rüstvorgänge reduzieren

Spannmittel sind ein guter Weg, den mühsamen Prüfprozess beim Teileladen zu eliminieren. Durch das Design von Spannmitteln für maßgeschneiderte Teile kann der gesamte Plug-and-Play erfolgen. Unsere Bediener müssen nur das Werkstück laden. Dies liegt daran, dass das Spannmittel die Teilreferenz und Positionskontrolle verwaltet. Dies hilft, die Rüstzeit erheblich zu reduzieren, die wir in andere wertschöpfende Prozesse investieren können. Ein Spannmittel, das ideal hilft, die Vorbereitungszeit zu reduzieren, ist der Minutenformenwechsel (SMED). Beispiele für Spannmittel, die Rüstzeit reduzieren: SMED-Spannmittel (Ein-Minuten-Formenwechsel), Frässpannvorrichtungen, weiche Backen, Sechskantfrässpannvorrichtungen etc.

Arten von CNC-Spannmitteln

Die meisten Menschen sind mit der Klassifizierung von CNC-Spannmitteln nicht vertraut. Keine Sorge. Dieser Abschnitt stellt Ihnen die Arten von CNC-Spannmitteln aus verschiedenen Blickwinkeln vor.

Basierend auf CNC-Bearbeitungsoperationen

Bei der Klassifizierung nach CNC-Operation gibt es fünf Arten von CNC-Vorrichtungen. Folgend einige Einführungen zu CNC-Spannmitteln.

Drehspannvorrichtung

CNC-Drehen ist eine CNC-Bearbeitungsoperation, bei der ein Teil des Werkstücks entfernt wird, während es auf einer einzelnen Achse rotiert. Drehspannvorrichtungen sind CNC-Spannmittel, die in diesem Prozess verwendet werden.

Frässpannvorrichtung

CNC-Fräsen ist ein Schneid-CNC-Bearbeitungsprozess. Während dieses Prozesses weist der Computer die Schneidemaschine an, den erforderlichen Teil des Werkstücks abzuschneiden. Die Frässpannvorrichtung ist das CNC-Spannmittel, das in diesem Prozess verwendet wird.

Bohrspannvorrichtung

Bohren ist ein beliebter Prozess in der Fertigung und noch beliebter in der CNC-Bearbeitung. Das bedeutet, Löcher in das Werkstück zu bohren. Das CNC-Spannmittel, das beim CNC-Bohren verwendet wird, heißt CNC-Bohrspannvorrichtung.

Ausdrehspannvorrichtung

CNC-Ausdrehen ist ein CNC-Bearbeitungsprozess, bei dem ein Werkzeug verwendet wird, um ein mit CNC-Bohren erstelltes Loch zu erweitern. Die in diesem Prozess verwendete Spannvorrichtung ist eine CNC-Ausdrehspannvorrichtung.

Schleifspannvorrichtung

CNC-Schleifen beinhaltet das Entfernen eines Teils des Werkstücks mit Hilfe einer Schleifmaschine. Dies ist ein weiterer beliebter CNC-Bearbeitungsprozess, der für CNC-Fräsen verwendet wird. Die Schleifspannvorrichtung ist eine für den CNC-Schleifprozess geeignete Spannvorrichtung.

Generell können Sie wertvolle Schlussfolgerungen über CNC-Spannmittel basierend auf CNC-Bearbeitungsoperationen ziehen. Jede CNC-Bearbeitungsoperation, die eine Spannvorrichtung erfordert, trägt den Namen der Operation. Daher können Sie auch andere Werkzeuge wie CNC-Honspannvorrichtungen und CNC-Schleifspannvorrichtungen verwenden.

Nach Verwendungszweck

Sie können CNC-Spannmittel nach ihrem Verwendungszweck klassifizieren. In dieser Kategorie gibt es fünf Arten von CNC-Spannmitteln. Hier sind einige Einführungen zu diesen fünf Aspekten.

Universalspannvorrichtung

Universelle CNC-Spannvorrichtungen können an jedem Werkstück verwendet werden und lassen sich leicht einstellen. Jeder Teil der Spannvorrichtung ist einstellbar und kann ersetzt werden, um jedes Werkstück zu passen. Wie der Name sagt, haben Universalspannvorrichtungen einen sehr breiten Anwendungsbereich.

Spezialspannvorrichtungen

Spezialspannvorrichtungen sind CNC-Spannmittel, die für spezifische Werkstücke sehr gut geeignet sind. Wenn sie mit diesem speziellen Werkstück verwendet werden, bieten sie Vorteile in Bezug auf Stabilität. Sie haben auch schnellere Bedienung und Komfort während der Verwendung.

Montagespannvorrichtung

Die montierte CNC-Spannvorrichtung kann nur nach Berücksichtigung des Werkstücks erscheinen. Spannvorrichtungen werden gemäß den Anforderungen solcher Werkstücke bestimmt. Die Montage erfolgt nach einer speziellen Methode. Je nach Bedarf können Sie sie löschen oder wiederverwenden, wenn nötig.

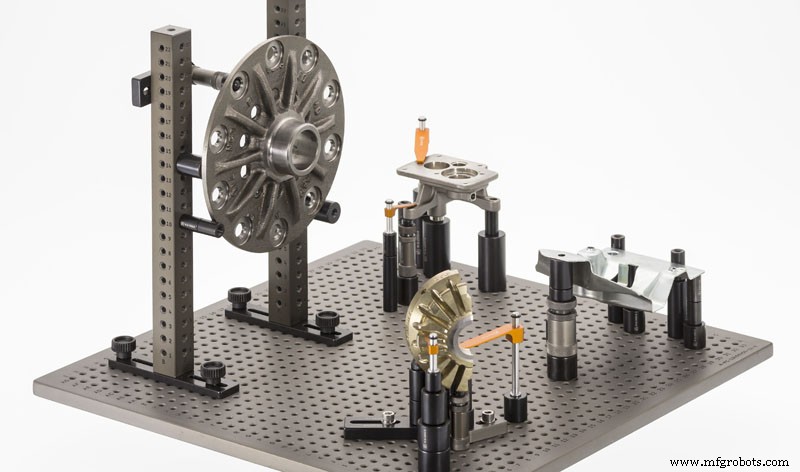

Modulare Spannvorrichtung

Modulare Spannvorrichtung ist eine Spannvorrichtung, die leicht umkonfiguriert und an jedes Werkstück angepasst werden kann. Sie bestehen aus austauschbaren Komponenten und sind ideal für die Handhabung vieler Werkstücke. Nach Abschluss des Prozesses können Sie die Spannvorrichtung auch entfernen. Modulare Spannvorrichtungen bieten einen besseren und flexibleren Fertigungsprozess.

Kombinationsspannvorrichtung

Die kombinierte Spannvorrichtung hat verschiedene Größen und Formen. Sie sind ideal für die Bearbeitung vieler verschieden großer und geformter Werkstücke basierend auf Werkzeugmaschinen.

Nach Antriebsart

Dies ist der letzte Klassifizierungsprozess und basiert auf der Stromversorgung der CNC-Spannvorrichtung. Folgend sechs Arten von CNC-Spannmitteln basierend auf Stromversorgungen.

Manuelle Spannvorrichtung.

Pneumatische Spannvorrichtung.

Hydraulische Spannvorrichtung.

Elektrische Spannvorrichtung.

Magnetische Spannvorrichtung.

Vakuumspannvorrichtung.

Was Sie wissen müssen, wenn Sie CNC-Spannmittel designen oder verwenden wollen

Es gibt viele Dinge zu wissen, um CNC-Spannmittel zu verwenden oder das richtige CNC-Spannmitteldesign zu verstehen. Folgend einige Informationen, die Sie wissen müssen, ob Sie bereits eine CNC-Spannmittelplattform haben oder ein maßgeschneidertes CNC-Spannmittel benötigen.

Toleranz erhöhen

CNC-Werkzeuge und Spannmittel helfen Ihnen, die Toleranz Ihrer Fertigungsvorgänge zu erhöhen. Daher ist es wichtig, sicherzustellen, dass seine Einstellungen die Genauigkeit verbessern.

Wissen, wann gespannt werden muss

Die Spannmethode hat großen Einfluss auf die Produktqualität. Obwohl Sie denken mögen, dass die beste Methode ist, das Werkstück fest zu spannen, tun Sie das nicht.

Wichtige Flächen referenzieren

Wenn Sie die Betriebszeit verkürzen möchten, müssen Sie möglicherweise wichtige Werkstücke auf dem Werkzeug referenzieren. Viele Flächen sollten jedoch nicht referenziert werden, um Verwirrung zu vermeiden.

Wirtschaftlich sein

Eine weitere wichtige Überlegung beim Design maßgeschneiderter CNC-Spannmittel ist Wirtschaftlichkeit. Sie müssen die Anzahl der herzustellenden Teile und die Anzahl der benötigten Spannmittel kennen.
