G90-Drehzyklus

G90 Drehzyklusformat

G90-Drehzyklus wird mit vielen Namen aufgerufen, wie z. B.

G90 Fixed Cycle, G90 Straight Cutting Cycle, G90 Schruppdrehzyklus, G90 Schruppdrehzyklus, G90 Box-Zyklus.

Der G90-Drehzyklus wird für einfaches Drehen verwendet, es sind jedoch mehrere Durchgänge möglich, indem die X-Achsenposition zusätzlicher Durchgänge angegeben wird.

Verwandt:G90 Drehzyklus Fanuc – CNC-Programmbeispielcode

Der Festzyklus G90 zum Schruppen kann verwendet werden für

• Gerade abbiegen.
• Langweiliger Betrieb.
• Kegelschneiden.

Programmierung

G90 X... Z... I...

oder

G90 X... Z... R...

Parameter

Parameter	Beschreibung
X	Zu schneidender Durchmesser.
Z	Endpunkt in z-Achse.
Q	Winkel am Startpunkt.
I oder R	Abstand und Richtung der Verjüngung (Radiuswert).

Hinweis – Einige CNC-Steuerungen verwenden „I“ für die Verjüngung im geraden Schnittzyklus G90 und einige neuere CNC-Steuerungen verwenden „R“ für den Verjüngungswert.

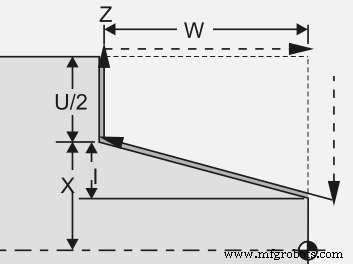

Inkrementelle Werte

Sie können im G90-Drehzyklus Inkrementwerte wie U und W anstelle von X und Z verwenden.

G90 U... W...

U – inkrementelle Entfernung auf der x-Achse zum Ziel.
W – inkrementelle Entfernung auf der z-Achse zum Ziel.

Arbeit/ Betrieb

1. Werkzeug in Startposition bringen.
2. Schnitt mit G90-Drehzyklus durch Angabe von XZ-Werten ausführen
3. Machen Sie zusätzliche Schnitte/Durchgänge, indem Sie einfach die X-Achsen-Werte angeben (zusätzliche Durchgänge sind optional)
4. Beenden Sie den Drehzyklus G90 durch einen Bewegungsbefehl mit G00, G01 usw.

Der Drehzyklus G90 gibt uns die Möglichkeit, jede Durchgangstiefe zu kontrollieren.

CNC-Programmbeispiel

G30 U0 W0
G50 S2000 T0100
G96 S200 M03
G00 X56.0 Z2.0 T0101 M08
G90 X51.0 W-32.0 F0.25
X46.0
X41.0
X36.0
X31.0
X30.0
G30 U0 W0
M30

Code-Erklärung

Wie Sie im obigen CNC-Programmcode sehen können,
Erster Schnitt erfolgt bei X51
Zweiter Schnitt erfolgt bei X46
Dritter Schnitt erfolgt bei X41
…

Der letzte Schnitt erfolgt bei X30

Annullierung des Drehzyklus G90

Der Drehzyklus G90 ist ein modaler G-Code.

„Modaler“ G-Code, was bedeutet, dass sie in Kraft bleiben, bis sie aufgehoben oder durch einen widersprüchlichen G-Code ersetzt werden.

Dies bedeutet, dass der G90-Drehzyklus aktiv bleibt, bis ein anderer Bewegungsbefehl wie G00, G01 usw. gegeben wird. Wie im obigen CNC-Programmbeispiel wird der G90-G-Code mit dem G30-G-Code aufgehoben.

Einfach ausgedrückt muss der G90-Drehzyklus durch einen Bewegungsbefehl wie G00, G01 usw. beendet werden.

G90-Drehzyklus vs G71-Drehzyklus

Der G90-Drehzyklus kann nur gerade und konische Schnitte ausführen, Sie können mit dem G90-Drehzyklus keine Bögen (Kreisinterpolation) schneiden.
Stattdessen schneidet der G71-Drehzyklus auch gerade, konische und bogenförmige Schnitte.
