Plan-Nutstoßen mit G74 Tiefbohrzyklus in der CNC-Programmierung
G74 Tiefbohrzyklus
G74 Tiefbohrzyklus vielseitig einsetzbar – vom Tiefbohren bis Plan-Nutstoßen.
G74 Tiefbohren bereits besprochen unter Einfaches CNC-Drehbohren mit Fanuc G74 Tiefbohrzyklus.

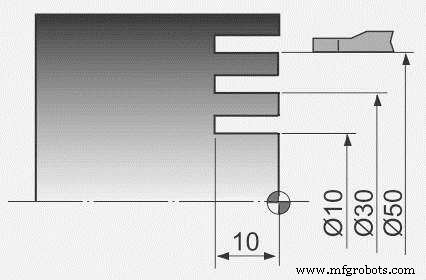

Das folgende Beispiel zeigt Plan-Nutstoßen mit G74.
Bei Plan-Nutstoßen wird das Werkzeug axial (nicht radial) zur Stirnfläche des Werkstücks geführt.
Plan-Nutstoßen mit G74 Tiefbohrzyklus
Plan-Nutstoßen mit G74 G-Code CNC-Programmier-Tutorial
N10 G50 S2000 T0100 N20 G96 S80 M03 N30 G00 X50.0 Z1.0 T0101 N40 G74 R1.0 N50 G74 X10.0 Z-10.0 P10000 Q3000 F0.1 N60 G00 X200.0 Z200.0 T0100 N70 M30
