Methanadsorption auf MoX₂-Monolagen (S, Se, Te): Erkenntnisse aus DFT-Berechnungen

Zusammenfassung

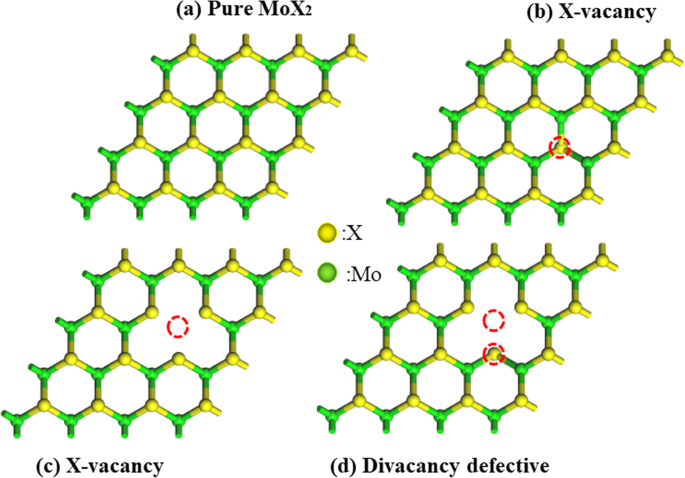

Mithilfe der Dichtefunktionaltheorie (DFT) untersuchten wir die Wechselwirkung von Methan (CH₄) mit Monolagen von MoX₂ (X = S, Se, Te), die X-Vakanzen, Mo-Vakanzen und Divakanzen enthalten. Die Studie zeigt, dass Defektengineering die Methanadsorption deutlich verbessert. Unter den Defekttypen liefert die Divakanz in MoTe₂ (MV_D) die stärkste Adsorption mit dem größten Ladungstransfer und dem kürzesten Adsorptionsabstand. Diese Ergebnisse heben MV_D(MoTe₂) als vielversprechende Plattform für Methansensoren hervor.

Einleitung

Methan (CH₄) ist ein farb-, geschmack- und geruchloses, ungiftiges Gas. Hohe Konzentrationen können jedoch Sauerstoff verdrängen und Gesundheitsrisiken bergen. Überschreiten Methanwerte 25–30 % der Atmosphäre, können Symptome wie Kopfschmerzen, Schwindel und beschleunigte Atmung auftreten. Zweidimensionale Übergangsmetall-Dichalkogenide (TMDs) wie MoX₂ (X = S, Se, Te) haben aufgrund ihrer intrinsischen Bandlücken und ihres Potenzials für Gassensoranwendungen große Aufmerksamkeit erregt. Defekte – insbesondere Vakanzen – verändern die elektronischen Eigenschaften von TMDs und beeinflussen deren Wechselwirkung mit Adsorbaten. Hier nutzen wir First-Principles-Berechnungen, um die Methanadsorption auf fehlerfreien und defektreichen MoX₂-Monolagen zu untersuchen und das effektivste Sensormaterial zu identifizieren.

Methode und Theorie

Ein 4 × 4 Superzellen-Modell von MoX₂ (32 X-Atome, 16 Mo-Atome) wurde erstellt und CH₄ darüber positioniert – berechnet mit Materials Studio. Alle Berechnungen erfolgten mit DMol³, wobei das PBE-Funktional und ein 6 × 6 × 1 k-Punkte-Gitter verwendet wurden. Die Cutoff-Energie betrug 340 eV, die Selbstkonsistenz-Konvergenz 10⁻⁵ eV. Atompositionen wurden so lange relaxiert, bis die Kräfte unter 0,03 eV/Å fielen. Die Adsorptionsenergien wurden über

\[E_{ad}=E_{MoX₂+CH₄}-\left(E_{MoX₂}+E_{CH₄}\right)\]

berechnet, und der Ladungstransfer wurde mittels Mulliken-Populationsanalyse analysiert.

Ergebnisse und Diskussion

Geometrische und elektronische Strukturen von MoX₂

Die optimierten Mo–X-Bindungslängen betragen 2,426 Å (Mo–S), 2,560 Å (Mo–Se) und 2,759 Å (Mo–Te) und stimmen gut mit experimentellen Werten (2,410 Å, 2,570 Å, 2,764 Å) überein. Die Einführung von Vakanzen verkürzt die benachbarten Mo–X-Bindungen, was auf stärkere lokale Wechselwirkungen hinweist.

Adsorptionsenergien, -abstände und Ladungstransfer

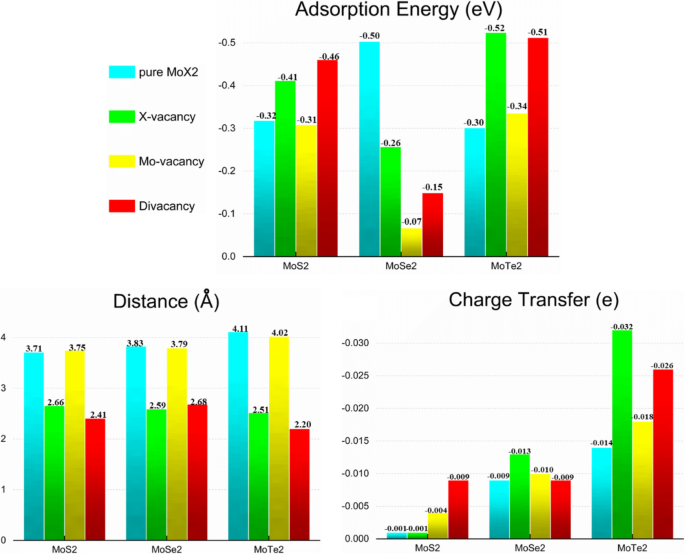

Vor der Adsorption befindet sich CH₄ in 3,6 Å Abstand über der Oberfläche. Die van-der-Waals-korrigierten Adsorptionsenergien reichen von –0,31 eV bis –0,52 eV für MoS₂, –0,07 eV bis –0,50 eV für MoSe₂ und –0,30 eV bis –0,52 eV für MoTe₂. Die stärkste Bindung tritt an der Divakanz in MoTe₂ auf, mit einem CH₄–Oberflächen-Abstand von 2,20 Å und einem Ladungstransfer von –0,026 e. Die Ladungstransferwerte zeigen, dass CH₄ in allen Fällen als Elektronenakzeptor fungiert.

Zustandsdichte-Analyse

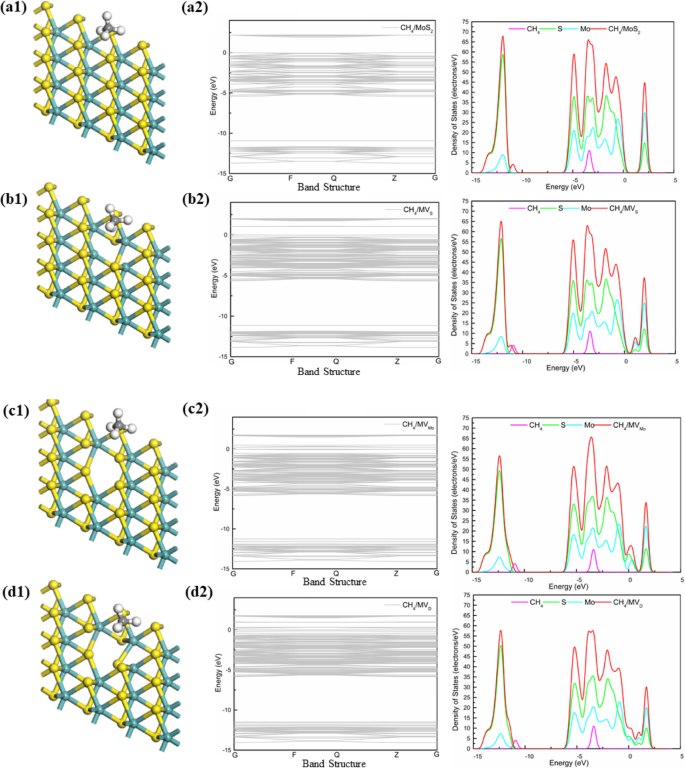

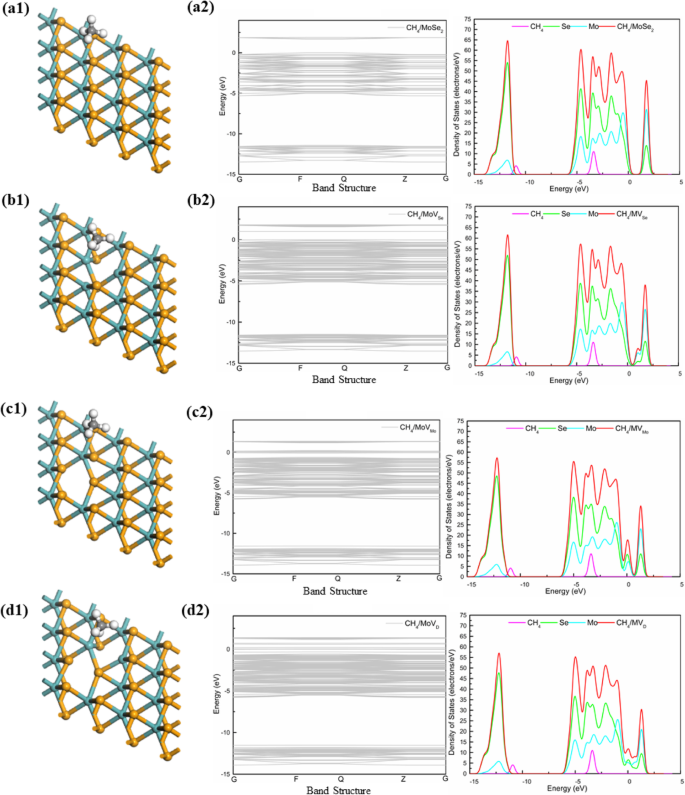

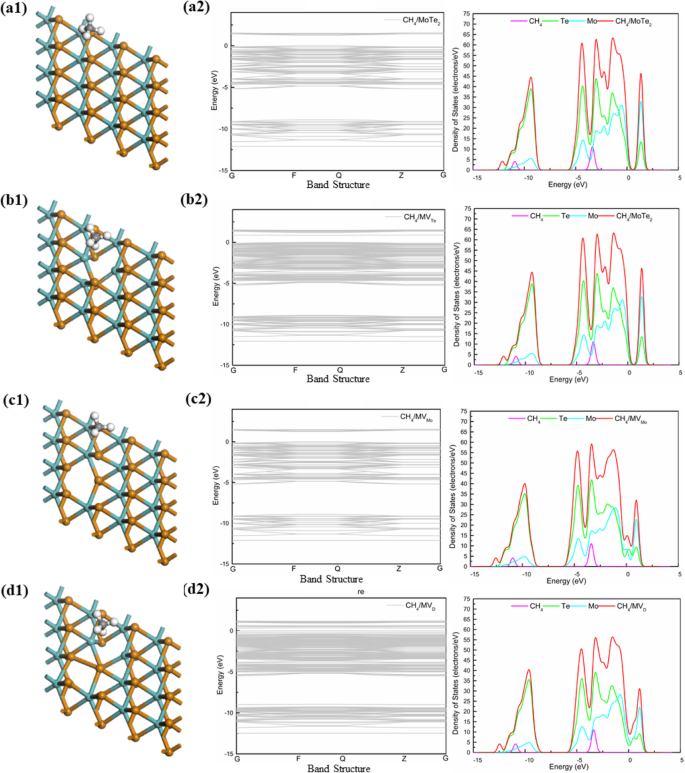

Für fehlerfreies MoS₂ beträgt die Bandlücke 1,94 eV, die bei der Divakanz auf 0,209 eV abnimmt. DOS-Plots zeigen minimale Überlappung zwischen CH₄-Zuständen und dem MoS₂-Leitungsband, was Physisorption bestätigt. MoSe₂ weist eine kleinere Bandlücke auf (1,68 eV fehlerfrei, 0,024 eV Divakanz) und ähnliches Physisorptionsverhalten. MoTe₂ zeigt die stärksten Veränderungen: Die Mo-Vakanz macht das Material metallisch, während die Divakanz eine kleine Lücke (0,316 eV) beibehält und die größte CH₄-DOS nahe dem Ferminiveau aufweist.

Schlussfolgerungen

DFT-Berechnungen zeigen, dass Methan schwach mit MoX₂-Monolagen wechselwirkt – ein Hinweis auf Physisorption. Defektengineering, insbesondere die Divakanz in MoTe₂, verstärkt Adsorptionsenergie, Ladungstransfer und modifiziert die elektronische Struktur erheblich. MV_D(MoTe₂) vereint eine günstige Bandlücke mit starker Methanbindung und positioniert sich damit als überlegener Kandidat für die Entwicklung von Methansensoren.

Verfügbarkeit von Daten und Materialien

Alle Daten sind uneingeschränkt verfügbar.
