Überformen vs. Einlegetechnik: Der Leitfaden für die optimale Fertigungslösung

Das Greifen von täglich genutzten Werkzeugen ist dank Einlegetechnik (Insert Molding) und Überformen (Overmolding) heute komfortabel und ergonomisch. Dennoch herrscht oft Verwirrung beim Vergleich dieser beiden Verfahren. Das ist verständlich, da beide ähnliche Anwendungsbereiche haben und zur Familie des Spritzgießens gehören.

Ein genauerer Blick zeigt jedoch deutliche Unterschiede in den Prozessen und typischen Einsatzgebieten. Beide Methoden bieten erhebliche Vorteile. In diesem Artikel erfahren Sie die Unterschiede zwischen Überformen und Einlegetechnik, ihre jeweiligen Anwendungsbereiche sowie Vor- und Nachteile.

Was ist Einlegetechnik (Insert Molding)?

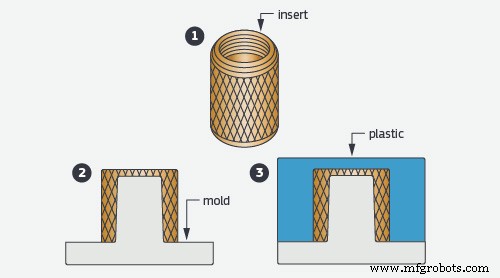

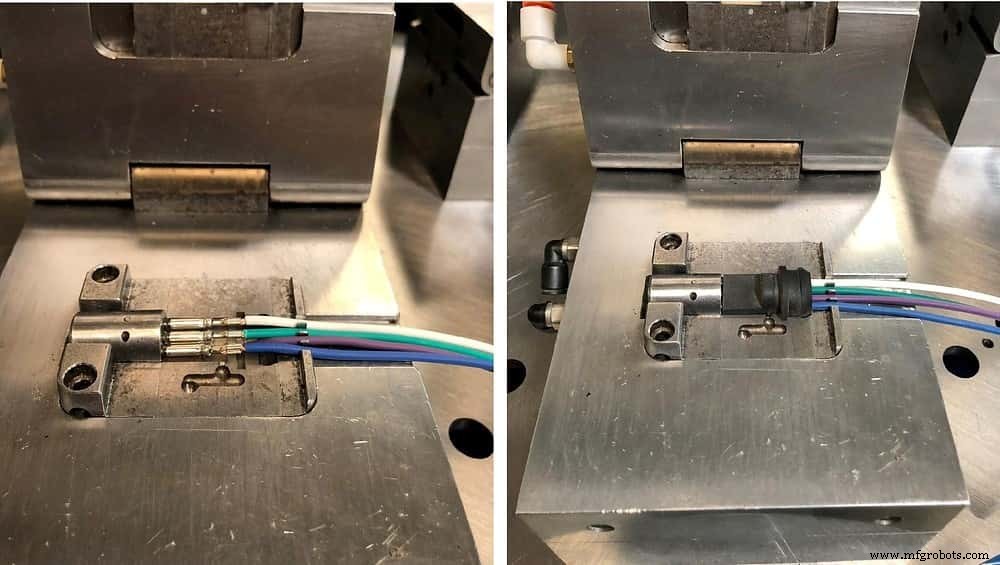

Bei der Einlegetechnik werden Bauteile – häufig Metallteile – in das Spritzgießwerkzeug eingelegt und anschließend mit Kunststoff umspritzt. Die Einlegeteile werden vor dem Aushärten des Kunststoffs in die Form gebracht. Dies reduziert nachgelagerte Montageschritte erheblich.

Nach dem Einlegen der Teile in die Form entsteht durch den Spritzguss eine zweite Schicht, die das Einlegeteil umschließt.

Es gibt zwei Hauptvarianten: manuelles und automatisiertes Einlegetechnik. Die manuelle Variante ist kostengünstiger in der Anschaffung, die automatisierte bietet jedoch höhere Prozesssicherheit, minimiert menschliche Fehler und steigert die Effizienz.

Nach dem Schließen der Formhälften werden die Kunststoffgranulate plastifiziert. Nach dem Aushärten werden die fertigen Teile entnommen, wobei die Einlegeteile vollständig im Kunststoff eingebettet sind.

Ein klassisches Beispiel ist der Kunststoffgriff eines Schraubendrehers, der direkt auf den Metallschaft gespritzt wird.

Was ist Überformen (Overmolding)?

Überformen bezeichnet den Fertigungsprozess, bei dem mehrere Materialien nahtlos zu einem einzigen Bauteil verbunden werden. Der Prozess erfolgt in zwei wesentlichen Schritten: Zunächst wird ein Substrat (meist Kunststoff) geformt und ausgehärtet.

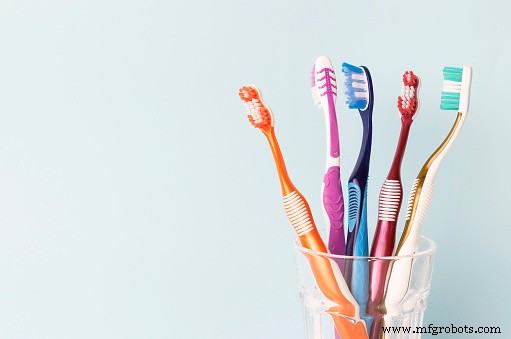

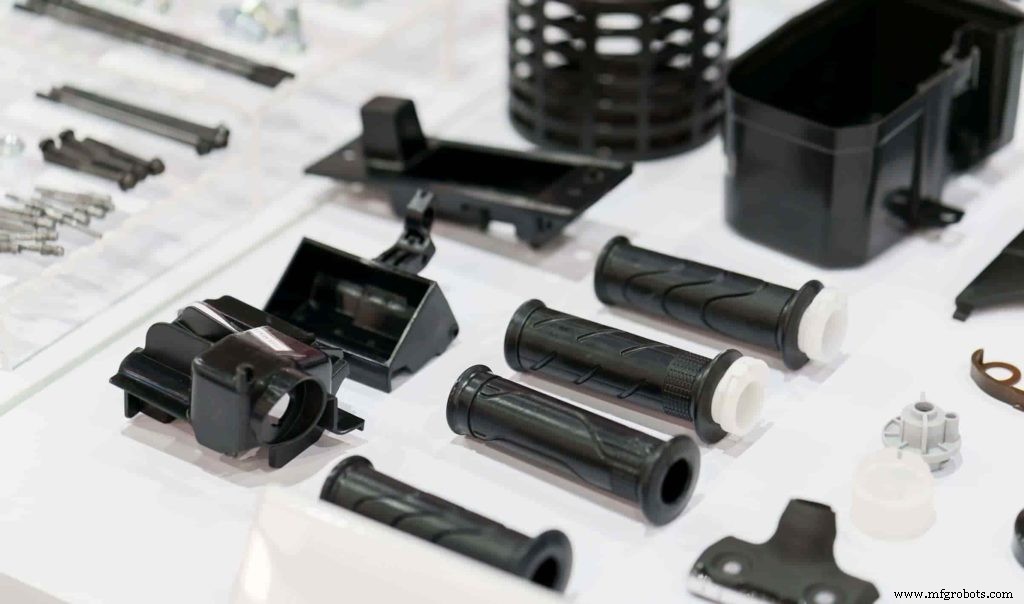

Im zweiten Schritt wird direkt auf dieses Substrat eine zweite Schicht aufgespritzt, sodass ein fertiges Bauteil entsteht. Ein typisches Beispiel ist eine Zahnbürste mit einem harten Kunststoffkörper und einer weichen Gummischicht im Griffbereich.

Die Produktionskosten lassen sich durch Überformen deutlich senken. Typische Komponenten bestehen aus einem starren Kunststoffgrundkörper, der mit einer dünnen, gummiartigen, flexiblen Schicht umhüllt ist. Die Vielseitigkeit ist beeindruckend: Von Zahnbürsten über Rasierer bis hin zu Handwerkzeugen finden sich unzählige Anwendungen im Haushalt.

Gemeinsame Merkmale: Anwendungen von Einlegetechnik und Überformen

Trotz der Unterschiede (siehe nächster Abschnitt) teilen sich beide Verfahren viele Anwendungsbereiche. Ob einzeln oder kombiniert – sie ermöglichen die Produktion vielfältiger Produkte in zahlreichen Branchen:

Automobilindustrie

Beide Verfahren fertigen Komponenten, die Metall mit Gummi oder Kunststoff verbinden. Ein Beispiel ist die Batterieproduktion mittels Einlegetechnik. Weitere typische Bauteile: Knöpfe, Armaturenbrett-Panels, Motorkomponenten und Griffe.

Kosmetikindustrie

Auch in der Kosmetikbranche sind beide Verfahren fest verankert. Sie ermöglichen individuell gestaltete Verpackungen mit Mehrfarbigkeit und speziellen Oberflächenstrukturen – etwa bei Parfümflakons, Make-up-Pinseln und Kompaktdosen.

Konsumgüter

Die Anwendung beschränkt sich nicht auf Medizin oder Automobil. Im Haushalt finden sich zahlreiche Produkte: Zahnbürsten, Behälter, Handyhüllen. Gartenstühle und Trittstufen werden oft überformt, um Sicherheit und Komfort zu gewährleisten. Mehrfarbige, fest verbundene Bauteile im Haushalt stammen fast immer aus einem dieser Verfahren.

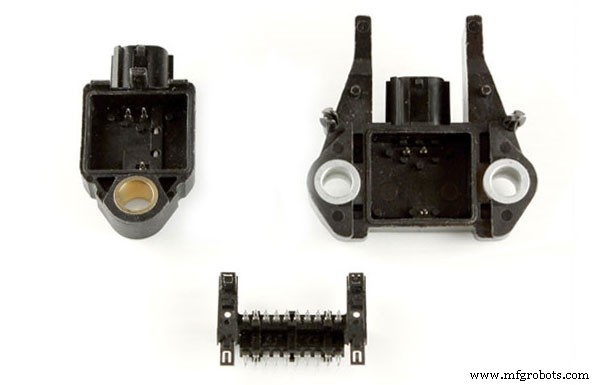

Elektrogeräte

Das Aufbringen von Gummiisolierungen auf elektrische Leitungen wird durch Einlegetechnik realisiert. Die Ummantelung leitender Teile mit Isolierwerkstoffen verhindert gefährliche Berührungsströme und erhöht die Sicherheit im Handling elektrischer Geräte.

Einlegetechnik und Überformen – als Teilprozesse des Spritzgießens – sind kosteneffiziente Lösungen für Prototypen und Serienfertigung. RapidDirect verfügt über die Expertise und Kapazitäten, diese maßgeschneiderten Produkte branchenübergreifend in höchster Qualität und zu wettbewerbsfähigen Preisen zu fertigen. Ob Konsumgüter, Elektrogeräte oder Automobilkomponenten – Sie erhalten erstklassige Ergebnisse.

Unterschiede zwischen Überformen und Einlegetechnik

Trotz Überschneidungen in den Anwendungen bestehen wesentliche Unterschiede:

Prozess

Überformen ist ein zweistufiger Prozess: 1. Formen und Aushärten des Substrats, 2. Aufspritzen der zweiten Schicht. Einlegetechnik folgt nicht diesem zweistufigen Schema, führt aber ebenfalls zur Umspritzung eines Teils mit einer weiteren Schicht.

Geschwindigkeit

Einlegetechnik erfordert mehr Zeit, da Substrat und Einlegeteil separat gefertigt werden. Das Einlegeteil wird vollständig umschlossen. Überformen verkürzt die Fertigungszeit, da die zweite Schicht direkt auf das Substrat aufgespritzt wird, ohne separate Vorfertigung. Allerdings erfordert Überformen präzise Prozessführung.

Materialauswahl

Beim Überformen sind Klebstoffe überflüssig, da die Materialien durch chemische Bindung oder Formschluss haften. Das erhöht Haltbarkeit und Flexibilität. Bei der Einlegetechnik sind keine mechanischen Befestigungselemente nötig, da das Metallelement bereits in der Form liegt. Überformte Bauteile sind tendenziell belastbarer.

Kosten

Einlegetechnik senkt Montagekosten drastisch und ermöglicht Tagesstückzahlen von über 1.000 Einheiten. Bei Großserien sinken die Stückkosten stark. Überformen ist durch den zweistufigen Prozess und höheren Werkzeugaufwand teurer als Einlegetechnik.

Vor- und Nachteile im Vergleich

Beide Verfahren bieten erhebliche Vorteile, haben aber auch spezifische Nachteile.

Einlegetechnik – Vorteile

• Kostensenkung: Hohe Tagesstückzahlen bei geringen Stückkosten in der Serie.
• Schnellere Montage: Entfall separater Montageschritte reduziert Gesamtkosten.
• Teilleistung: Kombination von Metall (Festigkeit, Leitfähigkeit) und Kunststoff (Gewichtsreduzierung, Designfreiheit) optimiert die Funktion.

Einlegetechnik – Nachteile

• Mehrere Fertigungstechnologien: Individuelle Einlegeteile erfordern oft Vorfertigung (z. B. Druckguss, Zerspanung), was die Kosten pro Teil erhöht.
• Konstruktionskomplexität: Designer müssen DFM-Regeln (Design for Manufacturing) beider Technologien beherrschen, um eine praktikable Integration zu gewährleisten.

Überformen – Vorteile

• Erhöhte Materialflexibilität: Kombination verschiedener Werkstoffe nutzt die Vorteile jedes Materials. Ein Overmolding-Design-Guide unterstützt die Optimierung.
• Verzicht auf Klebstoffe: Die Schichten verbinden sich im Prozess selbst – höhere Haltbarkeit, geringere Kosten.
• Verbesserte Produktperformance: Zwei Materialien bieten funktionale Vorteile (z. B. Hart-Weich-Kombination für Griffigkeit und Struktur).

Überformen – Nachteile

• Mehrere Prozessschritte: Zwei Spritzgusszyklen verlängern die Zykluszeit und erhöhen Werkzeugkosten.
• Delaminationsrisiko: Bei Temperaturschwankungen außerhalb des optimalen Fensters kann die Haftung versagen. Mechanische Formschlüsse (Unterschnitte) sind dann erforderlich.

Entscheidungshilfe: Einlegetechnik oder Überformen?

Die Wahl hängt von den spezifischen Anforderungen Ihres Bauteils ab. Berücksichtigen Sie die Unterschiede und Ihre Anwendung. Manche Geometrien sind nur mit einem der beiden Verfahren realisierbar.

Wählen Sie Überformen, wenn:

• Gummi oder Thermoplaste als zweite Schicht vorgesehen sind
• Mehrfarbige Oberflächen gewünscht sind
• Substrat und zweite Schicht im selben Werkzeug gefertigt werden
• Das Endteil nicht demontierbar sein soll

Wählen Sie Einlegetechnik, wenn:

• Das Substrat ein vorgefertigtes Bauteil ist
• Das Substrat Elektronik, Metallteile oder Drähte enthält
• Ein massives, nicht lösbares Endteil gefordert ist

Fazit

Überformen und Einlegetechnik sind hocheffektive Spritzgießverfahren für ein breites Anwendungsspektrum. Die Entscheidung sollte auf den Unterschieden und den Anforderungen des Endteils basieren. Aufgrund der Ähnlichkeiten fällt die Wahl oft schwer – hier hilft professionelle Beratung. Kontaktieren Sie RapidDirect für eine fundierte Empfehlung.

Premium-Spritzgießservices bei RapidDirect

RapidDirect bietet erstklassige Spritzgießdienstleistungen mit erfahrenen Technikern. Wir fertigen Spritzgussteile, die Erwartungen erfüllen und übertreffen. Unsere Experten unterstützen Sie bei der Prozessauswahl.

Zusätzlich bieten wir CNC-Bearbeitung, Blechbearbeitung und 3D-Druck. Profitieren Sie von wettbewerbsfähigen Preisen, automatisierter DFM-Analyse, kürzesten Lieferzeiten und mehr. Laden Sie Ihre Designdatei hoch und erhalten Sie ein sofortiges Angebot!

FAQs

Dabei wird TPE (thermoplastisches Elastomer) geschmolzen und auf ein vorhandenes Substrat oder Kunststoffteil gespritzt. Es entsteht eine chemische Bindung zwischen dem Kunststoff und dem TPE.

Nein. Bei der Einlegetechnik wird ein zweites Teil auf ein Substrat geformt. 2K-Spritzgießen (Zweikomponentenspritzgießen) ist ein hochspezialisierter Prozess, bei dem mehrere Materialien in ein einzelnes, mehrkammeriges Werkzeug eingespritzt werden – vollautomatisch und in einem Zyklus.

Geeignete Kunststoffe sind u. a.:
High-Density Polyethylen (HDPE)
PEEK-Harz
Polymethylmethacrylat (PMMA)
Acrylnitril-Butadien-Styrol (ABS)
PBT-Harz
