Design und Produktion eines modernen Löschfahrzeugs

Hintergrund

Der Begriff „Feuerwehrfahrzeug“ ist ein Sammelbegriff für jedes Fahrzeug, das in der Brandbekämpfung eingesetzt wird. Technisch trägt ein „Löschfahrzeug“ (Fire Truck) Leitern und ist darauf ausgelegt, erhöhte Gebäudebereiche zu erreichen oder einen Hochdruckwasserstrahl zu liefern. Ein „Tanklöschfahrzeug“ (Fire Engine) beherbergt die Pumpe und ist das Kernstück einer Feuerwehrausstattung. Ein „Schlauchwagen“ (Fire Wagon) lagert große Schlauchmengen, und „Feuerwehrgerät“ (Fire Apparatus) ist der Oberbegriff für all diese Fahrzeuge. Dieser Artikel fokussiert die Fertigung eines Tanklöschfahrzeugs, einer Maschine, die sich von Eimerkette zu raffinierten, motorisierten Plattformen entwickelte, die Gemeinden schützen.

Frühe Brandbekämpfung setzte auf Eimerkettens und handbetriebene Kolbenpumpen, die Wasser aus Tanks oder Teichen zogen. Lederschläuche mit Kupfernieten waren üblich, bis Baumwollschläuche im 19. Jahrhundert auftauchten. Das erste gefahrbare Gerät war noch pferdegezogen, und freiwillige Feuerwehren betrieben es. Der Aufstieg der Sachversicherung trieb Versicherer zu Investitionen in bessere Ausrüstung, was zur dampfgetriebenen Kolbenpumpe der 1860er führte. Bis Anfang der 1900er ersetzte die Kreiselpumpe ältere Designs, und der Verbrennungsmotor wurde zur Standardantriebsquelle für Tanklöschfahrzeuge.

Design

Die Konstruktion eines Tanklöschfahrzeugs beginnt mit einer detaillierten Analyse der lokalen Brandlast und des Geländes. Die National Fire Protection Association (NFPA) liefert Richtlinien, die Reaktionsgeschwindigkeit, Ausrüstungslagerung und Fahrzeugmanövrierbarkeit ausbalancieren. Feuerwehrleute selbst bringen wertvolle operative Einsichten in die Designphase ein.

Die meisten Fahrzeuge werden von kommunalen oder Kreisregierungen beschafft. Kleinere Abteilungen benötigen bis zu ein Jahr für den Genehmigungsprozess aufgrund von Finanzierungsrestriktionen, während größere Abteilungen schneller vorankommen. Tanklöschfahrzeuge kosten typischerweise zwischen 50.000 $ und 750.000 $, abhängig von Größe, Ausstattung und Individualisierung.

Während das grundlegende Kombinationslöschfahrzeug (Combination Pumper) ein Grundpfeiler bleibt, adressieren Spezialfahrzeuge – wie Flughafen-Crash-Tender, ländliche Tanklöschfahrzeuge und Drehleitern – spezifische Gefahren. Die folgenden Abschnitte beschreiben den Fertigungsprozess für ein Standard-Kombinationslöschfahrzeug für kleine und mittlere Gemeinden.

Der Fertigungsprozess

Der Bau eines Tanklöschfahrzeugs ist ein hochindividualisierter Vorgang. Ein dediziertes Team fertigt den Aufbau und montiert den Fahrgestellrahmen. Eine separate Crew finalisiert den Aufbau, woraufhin eine dritte Gruppe elektrische, hydraulische und feuerwehrtechnische Ausrüstung installiert und strenge Tests durchführt.

Dieser 1835er Schlauchwagen einer Freiwilligen Feuerwehr aus Cleveland hatte Sterlingsilber-Beschläge, ein Zeichen seines Status. (Aus den Sammlungen des Henry Ford Museum & Greenfield Village)

Frühe amerikanische Städte erlitten verheerende Brände, was die Gründung freiwilliger Feuerwehren und eine Reihe schützender Erfindungen auslöste. Diese Kompanien spiegelten die soziale, ethnische und demografische Zusammensetzung ihrer Gemeinden wider. Stolz auf Uniformen und Ausrüstung war öffentliche Statusdemonstration, und Wettkämpfe zwischen Kompanien führten manchmal zu Konflikten, die vom eigentlichen Löschen ablenkten.

Fahrgestell

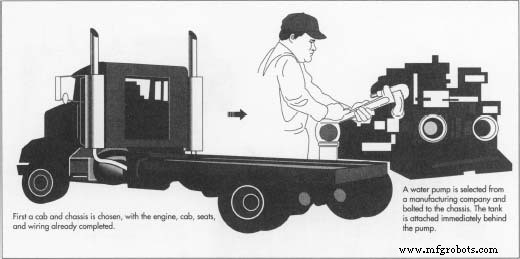

• Die Wahl des richtigen Fahrgestells ist kritisch. Ein „nackter“ Rahmen umfasst nur Motor, Achsen, Federn, Lenkung und Bremsen, während ein „Fahrerhaus-und-Fahrgestell“-Modell werksseitig mit Kabine, Sitzen und Verkabelung geliefert wird. Aufbauhersteller beziehen Fahrgestelle typischerweise von etablierten Herstellern wie General Motors, Ford, International, Freightliner oder Peterbilt und passen die Federung an, um das durchschnittliche 35.000-Pfund-Gerät (15.890 kg) zu tragen.

Aufbau

• Nach Ankunft des Rahmens wird der Aufbau – oft „Kasten“ genannt – aus 0,06-Zoll (1,5 mm) Stahlblech gefertigt. Bleche kommen in 48-Zoll (1,2 m) und 96-Zoll (2,4 m) Längen oder als Rollen à 2.000 lb (908 kg) und mehr. Schneiden und Biegen erfolgen mit Schermaschinen und Abkantpressen. Öffnungen für Elektrik und Rohrleitungen werden in diesem Stadium gestanzt. Der Aufbau wird typischerweise MIG-geschweißt, Türen und Zugangsklappen sind verschraubt für einfachen Austausch. Rostschutzgrundierungen schützen das Metall, und Innenpaneele werden vor Montage vorgelackiert.

Pumpe

• Die Pumpe ist das Herz des Fahrzeugs. Die meisten modernen Pumpen sind Kreiselpumpen, die 1.000 Gallonen (3.785 L) pro Minute liefern – ausreichend für Wohnungs- oder kleine Gewerbebrände. Pumpen sind aus Grauguss mit Bronze-Laufrädern und Stahlgetrieben. Die Pumpe wird zentral montiert und über eine Kraftabnahme vom LKW-Getriebe angetrieben – bekannt als Mittschiffsanordnung – um Vibrationen zu reduzieren und Zuverlässigkeit zu verbessern.

Wassertank

• Wassertanks bestehen typischerweise aus Polypropylen und fassen 500 bis 1.000 Gallonen (1.892–3.785 L). Sie werden am Rahmen hinter der Pumpe verschraubt und mit verzinkten Stahlrohren verbunden. Tanks gibt es in quadratisch, rund oder oval, manche mit Baffles gegen Schlackern. Manche ländlichen Einheiten haben einen Schnellablassventil, das 1.500 Gallonen (5.677 L) in 45 Sekunden entleeren kann, um einen mobilen Tank auf einem Tankwagen zu füllen.

Montage

• Nach Fertigstellung des Aufbaus wird dieser über Pumpe und Tank mittels Neopren- oder Gummischwingungsdämpfer montiert. Gerätefächer sind in die Seitenwände integriert, mit Türen und Abdeckungen zum Schutz von Schläuchen, Düsen, Einbruchswerkzeugen und Atemschutzgeräten. Schlauchbetten halten 50-Fuß-Abschnitte (15 m) von 2,5-Zoll- (76 mm) Schläuchen, verbunden zu bis zu 1.000-Fuß-Leitungen (305 m). Kurze Saugschläuche werden in speziellen Rinnen gelagert, da sie nicht kollabierbar sind.
• Die Angriffsleitungsbetten, vor dem Tank positioniert, enthalten vorkupplierte 1,5-Zoll- (38 mm) Schläuche mit Düsen, bereit für sofortigen Einsatz. Ein 1-Zoll- (25 mm) Booster-Schlauch auf einer motorisierten Aufrollvorrichtung dient zur Reinigung, Kühlung und Löschung kleiner Brände.
• Leitern, oft aus Aluminium, aber schwer, werden auf Gestellen neben der bordseitigen Ausrüstung gelagert. Leistungsgestelle senken Leitern auf Hüfthöhe, aber Feuerwehrleute heben sie beim Einsatz meist manuell an.

Lackierung

• Nach Aufbau-Montage werden Bohrungen und Schnitte gemacht, der Außenaufbau gewaschen und geschliffen. Ein Füller-Grundlack füllt Kratzer, ein Versiegler verbessert Farbhaftung. Die NFPA empfiehlt Gelb oder Feuerrot für maximale Sichtbarkeit. Email- oder Kunstharzlacke mit Härtern widerstehen Glut und Verschleiß. Edelstahlbefestigungen sichern Leitern und Zubehör nach dem Lackieren.

Elektroinstallation

• Ein modernes Tanklöschfahrzeug integriert Funksysteme, Mobilfunkgeräte, Computer und mehr. Mehrere hundert Fuß Kabel versorgen Warnleuchten, Sirenen, Funkgeräte, Hallenbeleuchtung, Generatoren, Flutlichter und Pumpensteuerungen. Dual-Batteriesysteme werden nach dem Lackieren verkabelt, und das Bedienfeld des Pumpenbedieners wird mit Druckmessern und Ventilen installiert.

Qualitätskontrolle

Nach Installation und Test aller Komponenten reicht der Aufbauhersteller das Fahrzeug an eine unabhängige Prüforganisation ein. Die Agentur betreibt das Gerät in einem realistischen Szenario, lässt die Pumpe zwei Stunden bei Volllast laufen, um die Leistung zu bestätigen. Eine erfolgreiche Inspektion ergibt ein Leistungszertifikat – oft eine gesetzliche Voraussetzung für die Auslieferung.

Die Zukunft

Neue Technologien formen Tanklöschfahrzeuge neu. Neue Tankmaterialien bieten höhere Festigkeit bei geringerem Gewicht, was Wasserkapazität erhöht. Manche Großfeuerwehren integrieren fortschrittliche Computer und Mobilfunkkommunikation für Gefahrstoffdaten, Bauwerksinformationen und Bezirksgeografie. Vielleicht die transformativste Innovation ist der Einsatz von Klasse-A-Schaum. Bord-Schaumkonzentrat-Tanks und Mischproportionierer ermöglichen Feuerwehrleuten, Schaum einzusetzen, der Wärme effektiver absorbiert als Wasser. Kombiniert mit einem separaten Luftkompressor projiziert das Druckluftschaum-System (CAFS) den Schaumstrahl weiter, haftet an Oberflächen wie Rasierschaum. Diese Fortschritte, gekoppelt mit verbesserter Ausbildung und Ausrüstungsindividualisierung, befähigen Feuerwehrleute, ein breiteres Spektrum an Einsätzen effizienter zu bewältigen.
