Spanbildung beim Zerspanen: Typen, Entstehung & Bedeutung für die Praxis

Späne sind das Spiegelbild des Zerspanprozesses. Ihre Form verrät Werkstoff, Werkzeugzustand, Schnittparameter & Kühlung. Wer Späne lesen kann, optimiert Prozesse, vermeidet Werkzeugbruch & sichert Oberflächen.

Die drei Hauptspantypen nach DIN ISO 3685 / ISO 3002

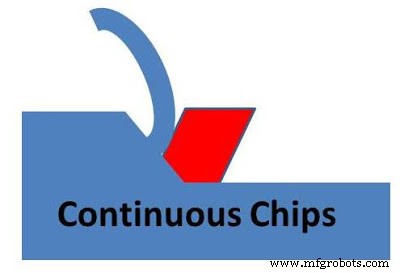

1. Kontinuierliche Späne (Continuous Chips / Type 1)

Entstehung: Duktile Werkstoffe (Al, Cu, niedrigleg. Stähle, Austenite) + hohe Schnittgeschwindigkeit + großer Spanwinkel + geringer Reibung + Kühlschmierstoff.

Merkmale: Endlosband, gleichmäßige Dicke, glatte Unterseite (Auflagefläche), wellige Oberseite (Spanfläche).

Vorteil: Gute Oberfläche, geringer Werkzeugverschleiß, niedrige Schnittkraft, geringer Energiebedarf.

Gefahr: Wickelgefahr (Vogelnest), Verletzungsrisiko, Spanförderer-Verstopfung → Spanbrecher (Geometrie, Nuten, Stufen) zwingend.

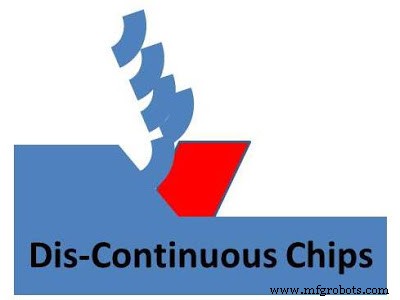

2. Unkontinuierliche / Segmentspäne (Discontinuous / Segmental Chips / Type 2)

Entstehung A (regelhaft): Spröde Werkstoffe (Gusseisen, Hartbronze, gehärteter Stahl > 55 HRC) + niedrige v_c + kleiner Spanwinkel → periodisches Abreißen (Scherzbruch).

Entstehung B (störend): Duktiles Material aber hohe Reibung, stumpfes Werkzeug, falscher Spanwinkel, kein KSS → gezackte, unregelmäßige Segmente → schlechte Oberfläche, Vibration, Werkzeugverschleiß.

Merkmale: Getrennte Segmente, unregelmäßige Form (Typ B) oder regelmäßige "C"-Form (Typ A).

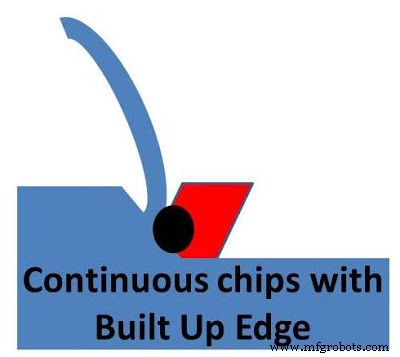

3. Kontinuierliche Späne mit Aufbauschneide (Continuous with Built-Up Edge / BUE / Type 3)

Entstehung: Duktiles Material + hohe Reibung + hohe Temperatur an Schneide (zu niedrige v_c, stumpfes Werkzeug, kein KSS, zu kleiner Spanwinkel) → Werkstoff schweißt sich an Schneide an → "falsche Schneide" wächst, bricht ab, wächst neu.

Merkmale: Oberseite unregelmäßig, gezackt, periodische Dickenschwankung. Oberfläche schlecht (Riefen, Ausrisse).

Gegenmaßnahmen: v_c erhöhen, Spanwinkel vergrößern, KSS (Schmierwirkung), beschichtete HM-Schneiden (TiAlN, AlCrN), Polieren der Spanfläche.

Vergleichstabelle

Praxisrelevanz

• Spankontrolle = Prozesskontrolle. Späne beobachten → Rückschluss auf Werkzeugzustand, Parameter, KSS.
• Spanbrecher-Design (Werkzeugschneide, Geometrie, Einstellwinkel) ist kritisch für automatisierte Fertigung (Späne kurz brechen → Förderer, Sicherheit).
• Aufbauschneide bei Alu, Austeniten, weichen Stählen häufig – Lösung: höhere v_c, scharfe Schneide, KSS, DLC/Beschichtung.
• Sicherheit: Lange Späne = Schnittgefahr, Maschinenschutz, Spanförderer nötig.

Fazit

Spantypen sind Diagnosewerkzeug. Ziel: Kontinuierliche Späne mit kontrollierter Bruchlänge (Typ 1 mit Spanbrecher). Unkontinuierliche Späne bei spröden Werkstoffen akzeptabel. Aufbauschneide vermeiden. Parameter (v_c, f, a_p, γ, KSS) systematisch einstellen → stabile Prozesse, lange Standzeiten, gute Oberflächen.
