Grünsandguss meistern: Ein umfassender Überblick

Grünsandguss ist ein bewährtes und hochgradig vielseitiges Metallgussverfahren. Verschiedene Gießereien nutzen unterschiedliche Methoden und Materialien, aber Grünsandguss beinhaltet immer das Erstellen von Formen durch Verdichten von feuchtem, organisch gebundenem Sand um Modelle. Während beim Schalenformen wärmegebundener Sand und beim No-Bake-Guss chemisch gebundener Sand verwendet wird, ist der Grünsandguss einzigartig darin, dass der Sand durch natürlich vorkommende Verbindungen gebunden wird – in den meisten Fällen ist das Bindemittel Ton.

Bei Eagle Aluminum Cast Products sind unsere beiden Hauptgussverfahren Grünsandguss und Kokillenguss. Der Grünsandprozess ist sehr anpassbar und in der Lage, fast jeden Typ von Gussprodukt herzustellen. Hier untersuchen wir die Prozesse, Gusseigenschaften, Vorteile und Herausforderungen des Grünsandgussverfahrens.

Das „Grün“ im Grünsandguss bezieht sich auf den Feuchtigkeitsgehalt des Sandes, nicht auf die Farbe oder Sandart. Genau wie unbehandeltes, ungetrocknetes Holz oft als „grün“ bezeichnet wird, so ist auch der feuchte Sand, der für den Grünsandguss verwendet wird.

Der Grünsandguss-Prozess

1) Modell: Wie bei anderen Sandgussverfahren beginnt der Prozess mit einem sorgfältig entworfenen und ausgeführten Modell, das dem Endprodukt entspricht, jedoch mit Zugaben für Schwund, Angusssysteme und Entformungsschräge. Fast jedes Material kann für das Modell verwendet werden, da keine Hitze oder strenge Chemikalien angewendet werden. Gängige Materialien sind Kunststoffe und Holz.

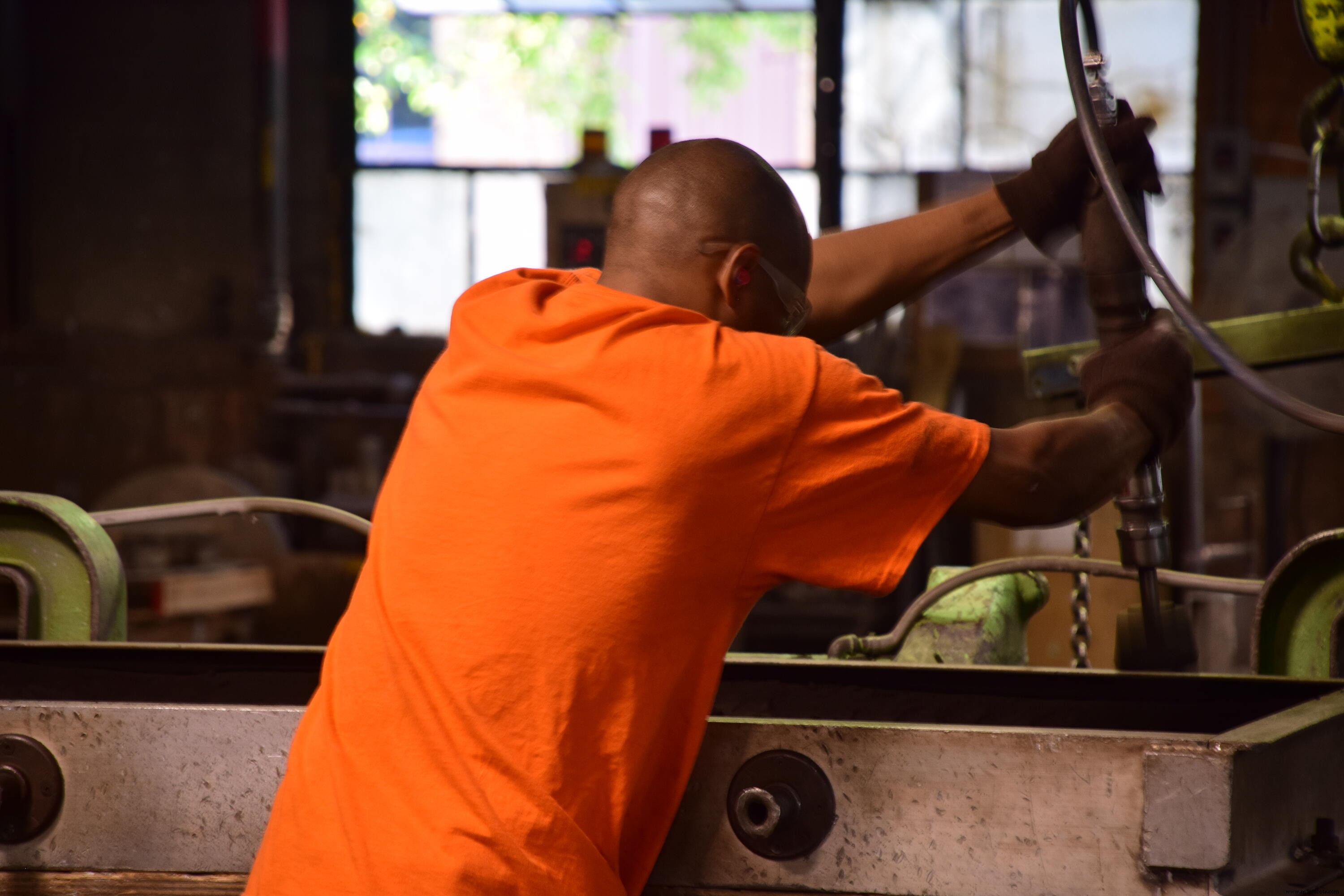

2) Verdichtung: Sobald das Modell bereit ist, wird ein Formkasten (Flask) um das Modell platziert, um Sand für die Verdichtung darum zu halten. In den meisten Fällen besteht die Form aus zwei Hälften: Oberform (Cope) und Unterform (Drag). Je nach spezifischem Gussverfahren können Cope und Drag separate Modelle sein oder beide Modelle auf gegenüberliegenden Seiten einer Modellplatte (Match Plate) platziert werden. In jedem Fall wird Sand um das Modell verdichtet, bis die Form ausreichend haltbar ist, um das Gießen aufzunehmen.

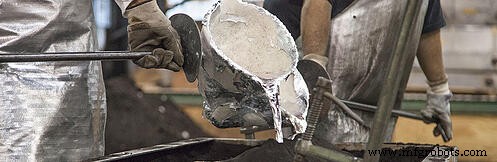

3) Gießen: Die Oberform wird auf die Unterform gesetzt, und flüssiges Metall wird in das Angusssystem gegossen.

4) Ausfall (Shakeout): Nachdem der Guss erstarrt ist, wird der Sand ausgeschüttelt und vom Gussteil entfernt. Das Angusssystem kann dann entfernt, der Guss nachbearbeitet und der Sand zurückgewonnen und konditioniert werden.

5) Sandrückgewinnung: Unmittelbar nach dem Ausfall wird der in der Form verwendete Sand von einem Müller (Misch- und Konditionieranlage) verarbeitet. Müller-Systeme variieren in ihrer Raffinesse, aber die meisten sind in der Lage, den Bedienern Rückmeldung zu Feuchtigkeitsgraden und allgemeiner Konsistenz des Sandes zu geben. Basierend auf diesen Daten können Rohsand, Wasser, Ton und andere Zusätze hinzugefügt werden, um die Verdichtbarkeit des Sandes zu verbessern.

Den perfekten Sand für Grünsandguss mischen

Viel geht in die Konditionierung von Sand für den Grünsandguss. Erfahrene Bediener können anhand der Konsistenz oder der Fähigkeit des Sandes, sich um das Modell zu verdichten, feststellen, ob Grünsand optimiert ist. Andere Testmethoden können eingesetzt werden, wie ein Methylenblau-Test, der den Tongehalt anzeigt.

Da Grünsandguss-Betriebe von Gießerei zu Gießerei und sogar von Auftrag zu Auftrag variieren, ist es wichtig, dass eine Grünsandguss-Gießerei Tests an ihrem Sand durchführt, um eine optimale Basislinie zu etablieren. Sie können dann Zutaten zum zurückgewonnenen Sand hinzufügen, um ihn auf diese Basislinie zurückzuführen und konsistente Güsse zu gewährleisten.

Wann Grünsandguss eingesetzt werden sollte

Bei Eagle Aluminum Cast Products verwenden wir Grünsandguss häufig für große, dünnwandige Aluminiumgussteile. Mit leichten Variationen in Ausrüstung und Prozess könnten wir fast alles durch Grünsandguss herstellen. In der Produktentwicklungsphase arbeiten wir mit unseren Kunden zusammen, um das optimale Verfahren zu bestimmen, was zu Produkten höchster Qualität bei niedrigsten Stückkosten führt.

Grünsandguss kann entweder manuell durchgeführt werden, wobei Bediener die Aufgaben Verdichtung, Gießen oder Ausfall übernehmen, oder mit einem automatisierten System. Beim manuellen Grünsandguss sind die Einrichtkosten oft niedriger als bei anderen Gussverfahren. Werkzeuge können aus Kunststoff oder Holz statt aus Eisen oder Stahl hergestellt werden, und die Form selbst besteht aus leicht zurückgewinnbarem Material. Allerdings können die Stückkosten beim manuellen Grünsandguss hoch sein, da viele Bediener für die Herstellung jedes Gusses erforderlich sind. Automatisierte Grünsand-Systeme hingegen können hohe Volumen bei niedrigeren Stückkosten produzieren, vergleichbar mit Verfahren wie dem Kokillenguss. Nachteile des automatisierten Grünsandgusses sind jedoch hohe Anlaufkosten für die Gießerei und die Notwendigkeit, die Sandzusammensetzung präziser zu kontrollieren.

Ein weiterer Vorteil des Grünsandgusses ist seine Flexibilität, eine breite Palette von Legierungen zu gießen. Bei Eagle Aluminum verwenden wir zwei Aluminiumlegierungen in unseren Güssen, aber der Grünsandgussprozess kann mit fast jeder eisenhaltigen oder nichteisenhaltigen Legierung arbeiten.
