Bearbeitungsinspektionswerkzeug-Mikroskop

Qualität ist der Schlüssel zum Erfolg eines Unternehmens und die zerspanende Industrie legt großen Wert auf die Produktqualität. Daher sind produktspezifische Inspektionswerkzeuge besonders wichtig, deshalb stellen wir Ihnen heute das Mikroskop vor, das das Inspektionswerkzeug in der zerspanenden Industrie ist, und stellen hauptsächlich die Funktionsweise und Wartung des Mikroskops vor.

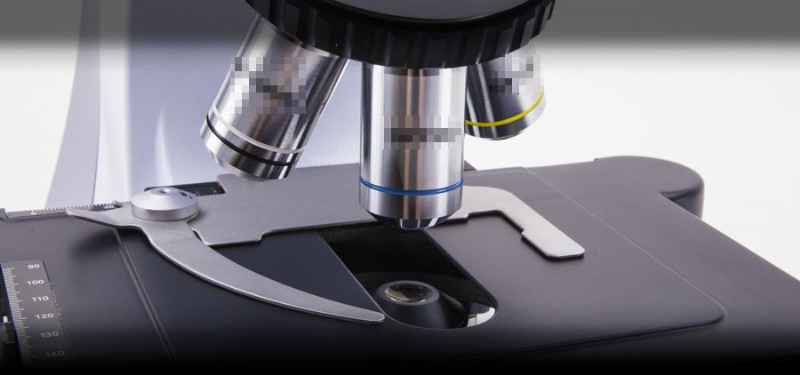

Was ist das Mikroskop?

Das Mikroskopdesign ist kompakt, klein und leicht. Es ist ein kleines Instrument und Gerät. Es besteht aus zwei Teilen, eines ist ein Beobachtungsmikroskop und das andere ist ein präziser beweglicher Kreuztisch, der die Anzeigen leicht ablesen kann. Es kann an Orten verwendet werden, an denen die Verarbeitungsgelegenheiten begrenzt sind.

Mikroskope werden in der Präzisionsteile-Fertigungsindustrie weit verbreitet verwendet. Hauptsächlich zweidimensionale Messung, aber auch dreidimensionale Hilfsmessung. Die Standard-Okularlinse kann auch für Vergleichsmessungen verwendet werden. Messen Sie die Größe des Werkstücks wie Gewindesteigung, Außendurchmesser, Zahnwinkel, Linealform und Schneidwerkzeug oder führen Sie eine mikroskopische Vergrößerungsmessung an der Kontur durch und prüfen Sie den Oberflächenzustand des Werkstücks. Messen Sie Winkel, Länge usw. Darüber hinaus kann es auch als Beobachtungsmikroskop für verschiedene präzisionsverarbeitende Industrien zum Zweck der berührungslosen Messung verwendet werden, z. B. für das relative Messverfahren zur Überprüfung der Oberflächenrauheit des Werkstücks>

H Au T o Du Sie?

1. Blendenverstellung des Mikroskop-Okulars

Um die Dioptrie des Okulars des Mikroskops einzustellen, stellen Sie zunächst das scharf gezeichnete Bild im Sehfeld des Okulars ein. Wenn der Messer im Sichtfeld des Okulars kein klares, geritztes Bild erhalten kann, sollte der Dioptrienkreis des Okulars angepasst werden. Die Dioptrie ist an die Sehschärfe des Untersuchers angepasst, so dass eine klare Meterlinie erhalten werden kann.

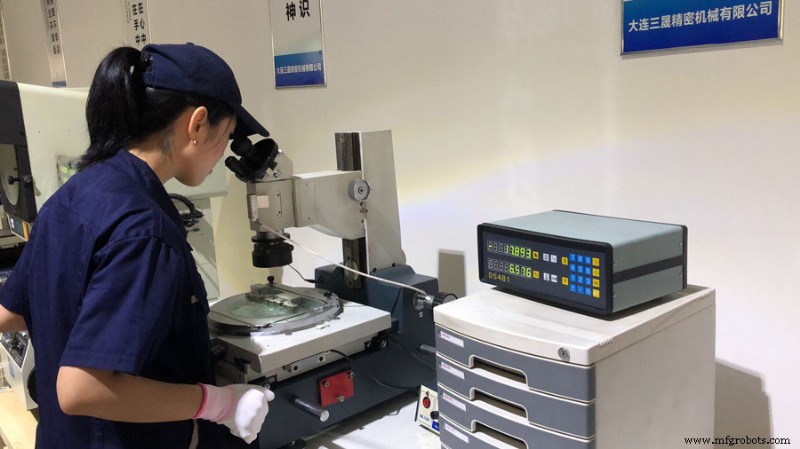

Bewegen Sie das zentrale Mikroskop durch das Handrad zum Fokussieren, um ein klares Bild der Kontur des Objekts im Sichtfeld des Okulars zu erhalten, und bewegen Sie dann den vertikalen und horizontalen Arbeitstisch zur Ausrichtung. Wenn sich die Augen des Messenden im Okular nach oben und unten sowie nach links und rechts bewegen und es keine relative Bewegung des Objektbildes und der m-Linie im Sichtfeld gibt, bedeutet dies, dass das gemessene Teil korrekt auf dem m- Linienabsehen, und dann kann die Messung durchgeführt werden. Wenn es eine relative Bewegung zwischen dem Bild des Objekts und dem Fadenkreuz gibt, bedeutet dies, dass das Mikroskop nicht gut fokussiert wurde. Der weitere Fokus muss so angepasst werden, dass das Bild des Objekts und das Fadenkreuz des Fadenkreuzes auf derselben Ebene liegen.

2. Ausrichtungs- (Crimp-) Methode

Die Linie (Presslinie) soll die m-förmige Linie und die Kante der Bildkontur des gemessenen Teils verwenden, um einander zu überlappen, was Zielen genannt wird. Für ein bestimmtes Mikroskop ist die Genauigkeit des Mikroskops sicher, und die Messgenauigkeit muss gewährleistet sein. Relativ hoch und zuverlässig, hängt stark von der richtigen Ausrichtungsmethode ab. Es gibt zwei Ausrichtungsmethoden:Eine ist die Lücken-Ausrichtungsmethode und die andere ist die Überlappungs-Ausrichtungsmethode.

① Lückenausrichtungsmethode

Zur Winkelmessung eignet sich das Gap-to-Line-Verfahren. Wenn sich beim Messen des Winkels mit dem Mikroskop eine gepunktete Linie der Messlinie nahe an der Seite des gemessenen Winkels im Sichtfeld befindet, halten Sie einen schmalen Abstand zwischen der gepunkteten Linie der Messlinie und dem Rand des gemessenen Winkels. Die Einheitlichkeit der Lückengröße wird verwendet, um die Genauigkeit der Ausrichtung zwischen der gepunkteten Linie der m-förmigen Linie und der Kante des Bildes des DUT zu beurteilen.

Wenn das obige Ausrichtungsverfahren nicht verwendet wird und das Verfahren des Überlappens mit dem Rand des Bildes direkt verwendet wird, wird der Messer nicht nur Schwierigkeiten beim Ausrichten haben, sondern es wird auch der Messfehler erhöht. Zu diesem Zeitpunkt ist das Bild des Profils des getesteten Teils im Sichtfeld keine dünne Linie, sondern ein helles und dunkles Profil, und die eingravierte Linie der Meterlinie hat eine bestimmte Breite. Wenn sie überlappt und gemessen werden, führt dies zwangsläufig zu einem größeren Ausrichtungsfehler, insbesondere wenn die Seite des gemessenen Winkels relativ kurz ist, ist diese Situation schwerwiegender. Daher sollte das Mikroskop beim Messen des Winkels die Lückenausrichtungsmethode anwenden.

② Überlappende Ausrichtungsmethode

Wenn das Mikroskop beim Messen der Länge immer noch die obige Lückenausrichtungsmethode verwendet, erhöht es den Längenmessfehler. Der Grund dafür ist, dass der Abstand nicht gemessen werden kann und in den gemessenen Längenwert eingeschlossen ist. Daher wird bei der Längenmessung das überlappende Ausrichtungsverfahren verwendet. Das heißt, die gepunktete Linie der Mi-förmigen Linie überlappt genau den Rand des Konturbildes, so dass die Hälfte der gepunkteten Linie innerhalb des Konturbildes liegt und die andere Hälfte außerhalb des Bildes liegt. Beim Ausrichten der Linie sollte die Mitte der gepunkteten Linie der Meterlinie als Standard und der verlängerte Teil davon als Referenz genommen werden, damit das Mikroskop genaue Messergebnisse erzielen kann.

Wie pflegen?

Das Werkzeugmikroskop ist ein sehr präzises Messinstrument. Wenn es nicht gut gewartet wird, werden seine Lebensdauer und Genauigkeit stark reduziert. Im Folgenden finden Sie die bereitgestellten Wartungs- und Wartungsvorschläge:

1. Umgebung:

Es ist am besten, das Werkzeugmikroskop an einem sauberen Ort zu platzieren, aber es gibt viele Möglichkeiten, es in Maschinenfabriken zu verwenden, daher sollten die folgenden Punkte beachtet werden:

(1) Allgemeinbeleuchtung sollte die notwendige Helligkeit nicht überschreiten.

(2) Stellen, die nicht mit Öl verschmutzt werden.

(3) Orte mit wenig Staub.

(4) Orte mit geringer Erschütterung.

(5) Ein Ort, an dem es keine plötzlichen Temperaturänderungen gibt.

2. Glaskomponenten:

Die Glasteile sollten stets sauber gehalten und nicht verschmutzt werden, da sonst das Bild undeutlich wird und die Messgenauigkeit reduziert wird.

(1) Linse:Normalerweise sollten Sie darauf achten, die Linse nicht mit Ihren Händen zu berühren. Wenn die Oberfläche der Linse mit Handabdrücken oder Öl verschmutzt ist, können Sie Linsenreiniger oder in Alkohol getränkte Gaze verwenden, um sie vorsichtig abzuwischen. Wenn Sie das Objektiv nicht verstehen, zerlegen Sie es bitte nicht nach Belieben. Der Staub beeinflusst die Messergebnisse nicht.

(2) Messsockelglas:Die Glasoberfläche dieses Teils wird am wahrscheinlichsten beschädigt, wenn das Messobjekt platziert wird, daher sollte ihr besondere Aufmerksamkeit geschenkt werden. Wenn es mit Fett oder Staub verschmutzt ist, wischen Sie es mit einem weichen Tuch ab. Achten Sie auch sehr auf die Verwendung des Objektivs und der Beobachtungslinse. Beim Entfernen des Beobachtungsobjektivs vom Mikroskop kann leicht Staub auf die aktive Brennweite des Mikroskops gelangen. Installieren Sie daher das Beobachtungsobjektiv am Mikroskop, auch wenn es nicht verwendet wird.

3. Elektrische Teile:

Das Werkzeugmikroskop muss eine höhere Stromspannung verwenden. Wenn der Kontakt nicht gut ist, kann leicht Hitze und Gefahr entstehen, daher muss er jederzeit überprüft werden. Grundsätzlich muss der Host geerdet sein.

4. Verbrauchsmaterial und Zubehör:

Glühbirnen und Netzsicherungen sind Verbrauchsmaterialien, daher sollten Ersatzteile für den Austausch vorbereitet werden. Beim Zubehör ist das Messtischglas das Wichtigste, auch Ersatzteile müssen vorbereitet werden.

SANS Machining hat mehr als 10 Jahre Erfahrung in der Zerspanungsindustrie, wir wissen, dass Qualität sehr wichtig ist, deshalb haben wir eine unabhängige Inspektionsabteilung, die konsequente Inspektionen an jedem Teil durchführen kann, um sicherzustellen, dass die Produkte alle von hoher Qualität und hoher Präzision sind. P>
