Entschlüsselung der Schlüsselfaktoren, die den Ladungstransport in ultradünnen amorphen Sn-dotierten In₂O₃-Filmen mit überlegener Hall-Beweglichkeit begrenzen
Zusammenfassung
Wir demonstrieren, dass Massendichte und Größeneffekte die primären Faktoren sind, die den Ladungstransport in ultradünnen amorphen Sn-dotierten In₂O₃ (a-ITO) Filmen begrenzen. a-ITO-Schichten mit Dicken (t) von 5 bis 50 nm wurden auf alkalifreiem Glas durch reaktive Plasmainscheidung (RPD) ohne absichtliche Substratherstellung abgeschieden. Für Filme dicker als 10 nm überstieg die Hall-Beweglichkeit (µH) 50 cm² V⁻¹ s⁻¹, während ein 5-nm-Film eine µH über 40 cm² V⁻¹ s⁻¹ beibehielt. Röntgenreflektometrie (XRR) zeigte, dass die Massendichte (dm) den Ladungstransport regelt: dm ≈ 7,2 g cm⁻³ für t > 10 nm, versus 6,6–6,8 g cm⁻³ für t < 10 nm. Wir liefern quantitative Einblicke in den Größeneffekt für Filme dünner als 10 nm, wobei das Verhältnis von t zur mittleren freien Weglänge der Elektronen (λ) die µH steuert.
Einleitung
Sn-dotiertes Indiumoxid (ITO) bleibt der Referenz-transparente leitende Oxid (TCO) für photovoltaische und optoelektronische Bauelemente. In₂O₃ kristallisiert in einem Bixbyit-Gitter (Raumgruppe Ia-3), das eckenverbindende InO₆-Oktaeder aufweist, die hohe Trägerbeweglichkeit durch substantialen 5s/5p-Orbitalüberlapp ermöglichen. Jüngste Studien erreichten Hall-Beweglichkeiten > 100 cm² V⁻¹ s⁻¹ in hydriertem oder Ce-dotiertem In₂O₃ polykristallinen Filmen, was das transparente Fenster in den Nahinfrarot erweitert.
Typische TCO-Schichten überschreiten 50 nm Dicke, um niedrigen Flächenwiderstand zu halten, doch ultradünne TCOs (t < 50 nm) sind attraktiv für Antireflexionsbeschichtungen, leiden aber unter erhöhtem Widerstand. Frühe Berichte über sehr dünne amorphe ITO (a-ITO) Filme zeigten einen starken Rückgang der µH unter 20 nm, mit kritischen Dicken um 4 nm für gesputterte und gepulste Laserdeposition (PLD) Wachstum.
Trägerstreuung in degeneriertem polykristallinem ITO wurde auf Korngrenzen und intrakristalline Zentren (Phononen, ionisierte und neutrale Verunreinigungen) zurückgeführt. Im Gegensatz dazu fehlen a-ITO Korngrenzen; sein Transport wird vom zufälligen In-O-Netzwerk mit kurzreichweitiger Ordnung bestimmt. Während Defektmodelle auf a-IZO und kristallines In₂O₃ angewendet wurden, fehlt eine systematische Studie, die Massendichte, strukturelle Merkmale und Transport in sehr dünnen a-ITO verknüpft.
Hier setzen wir reaktive Plasmainscheidung (RPD) mit Gleichstrom-Lichtbogenentladung ein, eine hochrate, großflächige Abscheidetechnik, um uniforme a-ITO-Filme bis 5 nm herzustellen. RPD ermöglicht zuverlässige Bewertung der Transporteigenschaften in ultradünnen Filmen und ebnet den Weg für hoch-µH TCOs.
Methode
a-ITO-Filme wurden auf Corning Eagle XG Glas durch RPD (Sumitomo Heavy Industries) aufgewachsen. Das Plasma, erzeugt durch eine elektropositive Ar+-Quelle (Uramoto-Gun), ablatet ein gesintertes Target aus In₂O₃ (5 Gew.-% SnO₂, 4,6 at.% Sn). Ar-Flussraten waren 25 sccm (Kammer) und 40 sccm (Gun). Sauerstoffflussraten (OFR) von 20 oder 30 sccm wurden verwendet; Substrate wurden unter 70 °C gehalten. Der Wachstumsdruck betrug 0,3 Pa und die typische Abscheiderate 3,6 nm s⁻¹. Die Schichtdicke (t) wurde durch Anpassung der Substratgeschwindigkeit eingestellt.

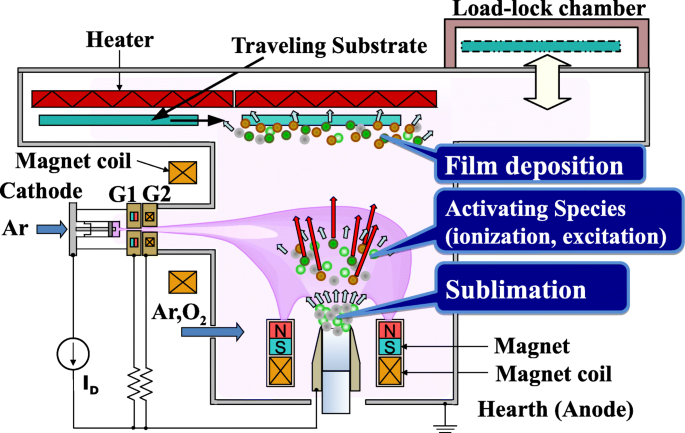

Schematisches Diagramm der RPD mit Gleichstrom-Lichtbogenentladung
Röntgenbeugung (XRD) und Röntgenreflektometrie (XRR) wurden an einem Rigaku ATX-G Diffraktometer (Cu-Kα, λ = 0,15405 nm) durchgeführt. XRR-Daten lieferten Schichtdicke und Massendichte (dm) über ein Zweischicht-Modell (Film + raue Grenzfläche). Rauheitswerte (rs, ri) betrugen ≈ 1 nm. Taststift-Profilometrie (Dektak 6M) bestätigte Dicken. Elektrische Eigenschaften wurden bei Raumtemperatur mit van-der-Pauw-Geometrie (Nanometrics HL5500PC) gemessen.
RPD ist ein Massenfertigungsverfahren mit <± 5 % Uniformität und Reproduzierbarkeit für Dicke und Transporteigenschaften, was die hohe Zuverlässigkeit von Einzelpunktmessungen sicherstellt.
Ergebnisse und Diskussion
Massendichte von a-ITO-Filmen
Alle XRD-Muster waren amorph, was die a-Phase bestätigt. XRR-Kurven passten das Zweischicht-Modell mit exzellenter Übereinstimmung (Abb. 2). Tabelle 1 listet t, dm, rs und ri auf; Dicken stimmten mit Taststift-Messungen überein. Abbildung 3 zeigt dm versus t: Filme > 10 nm haben dm ≈ 7,2 g cm⁻³ (Bulk-Wert), während t < 7 nm Filme einen scharfen Abfall auf 6,6–6,8 g cm⁻³ aufweisen, unabhängig von OFR.

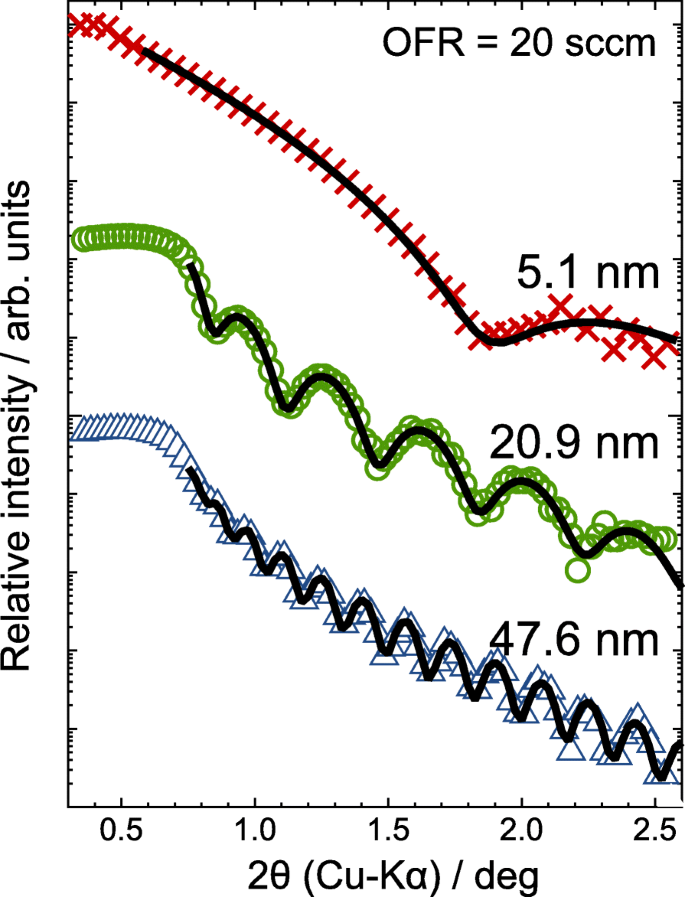

XRR-Daten (Kreuze, Kreise, Dreiecke) und angepasste Kurven (durchgezogene Linien) von a-ITO-Filmen mit Dicken 5,1, 20,9 und 47,6 nm, gewachsen bei OFR 20 sccm.

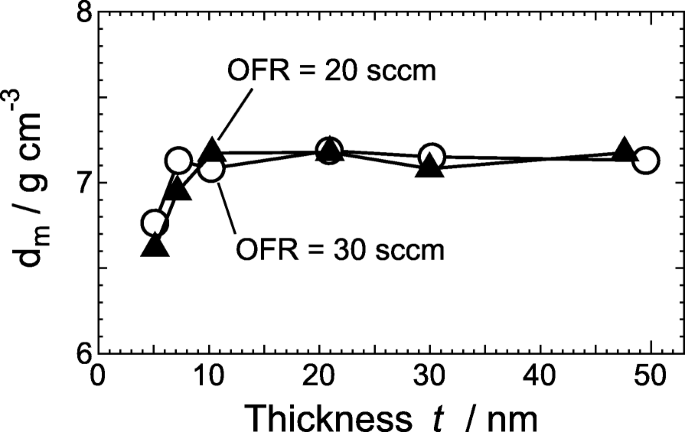

Massendichte dm aus XRR-Ergebnissen von a-ITO-Filmen, gewachsen bei OFR 20 sccm (Dreiecke) oder 30 sccm (Kreise) als Funktion der Schichtdicke t.
Transporteigenschaften
Abbildung 4 präsentiert Widerstand (ρ), Trägerdichte (ne) und µH für Filme, gewachsen bei 20 und 30 sccm. Bei gegebener t ist ne höher für 20 sccm während µH niedriger ist, was ionisierte Verunreinigungsstreuung als Schlüsselfaktor anzeigt. Für t < 30 nm steigt µH mit ne, was auf einen zusätzlichen größenbezogenen Mechanismus hindeutet.

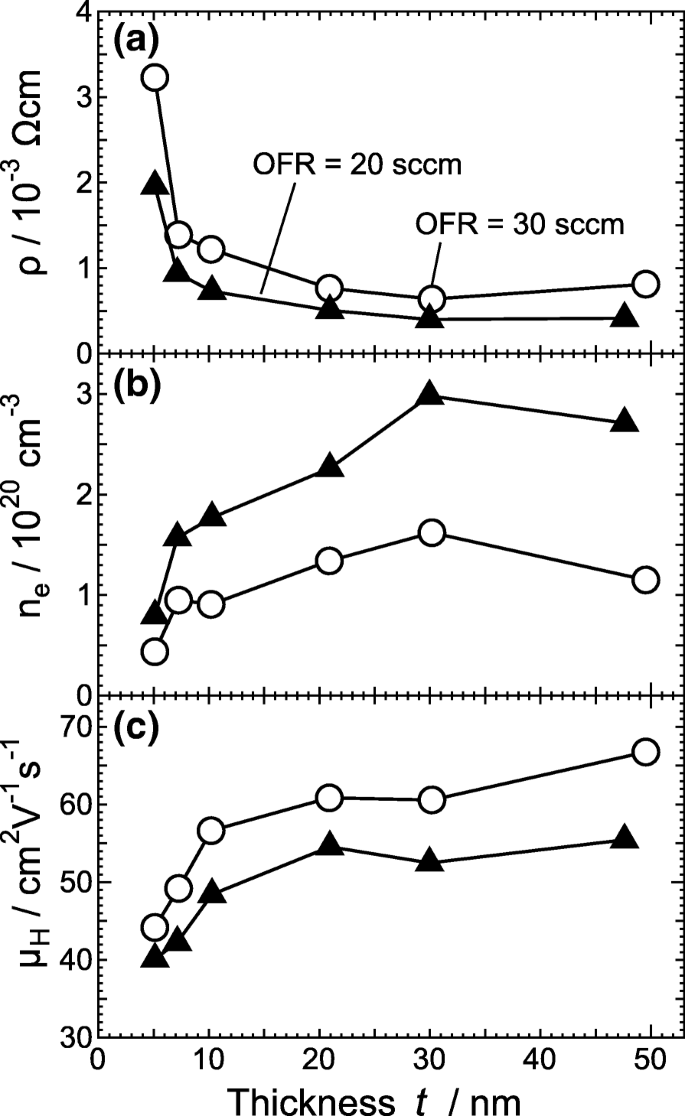

a Elektrischer Widerstand ρ, b Trägerkonzentration ne, und c Hall-Beweglichkeit µH von a-ITO-Filmen, gewachsen bei OFR 20 sccm (Dreiecke) oder 30 sccm (Kreise) als Funktionen der Dicke t. Alle Werte bei Raumtemperatur.
Sputter- und PLD-Studien berichten eine kritische Dicke von ~ 4 nm, wo 3D-Inselkoaleszenz unvollständig ist, was zu steilem µH-Abfall führt. Im Gegensatz dazu zeigen unsere RPD-Filme einen < 30 % Rückgang der µH bei 5 nm relativ zu > 10 nm Filmen, was auf einen 2D-Wachstumsmodus hinweist, der größeninduzierte Streuung mildert.
Dominante Faktoren der µH: Massendichte und mittlere freie Weglänge
Abbildung 5 offenbart eine starke positive Korrelation (R = 0,73) zwischen µH und dm für beide OFRs. Simulationen von Weinkel-Röntgenstreuung deuten darauf hin, dass a-In₂O₃ mehr eckenverbindende In-O-In-Bindungen enthält als kristallines In₂O₃. In ultradünnen a-ITO fördern zusätzliche Sauerstoffvacanzen (Vadd) einen Übergang von kantenverbindenden zu eckenverbindenden Polyedern, was In-In-Abstände erhöht und Orbitalüberlapp verringert, wodurch Träger lokalisiert und ne und µH gesenkt werden.

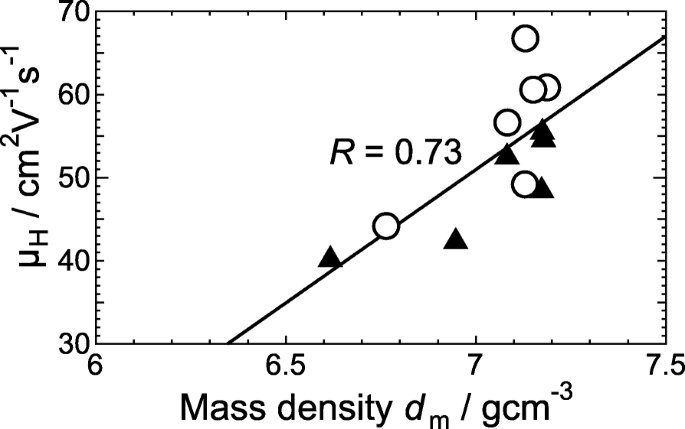

Beziehung zwischen Hall-Beweglichkeit µH und Massendichte dm von a-ITO-Filmen, gewachsen bei OFR 20 sccm (Dreiecke) oder 30 sccm (Kreise). Die durchgezogene Linie repräsentiert einen linearen Fit aller Datenpunkte.

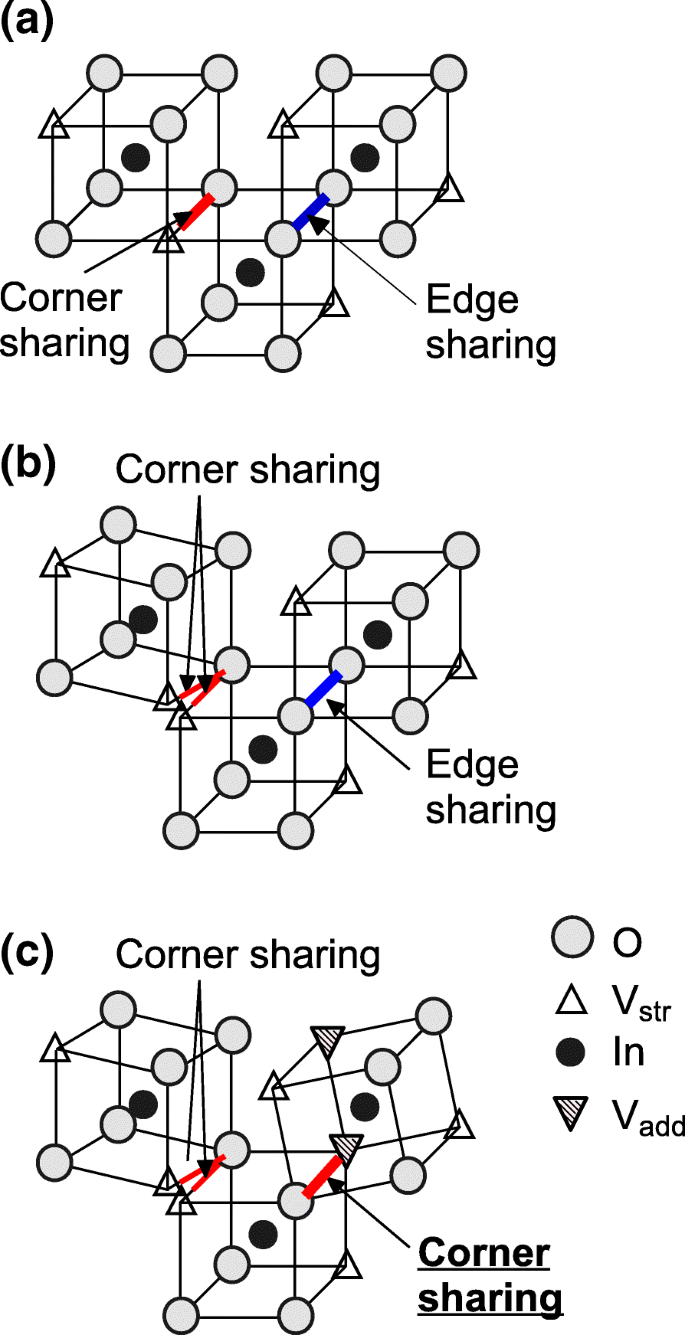

Modelle der lokalen Struktur: a) kristallines ITO, b) a-ITO, und c) sehr dünnes a-ITO mit hinzugefügten Vadd, illustrierend den Übergang von kanten- zu eckenverbindend.
Für t < 10 nm untersuchten wir auch die mittlere freie Weglänge der Elektronen (λ). Mit λ = µh/(2e) (3ne/π)¹ᐟ³ fanden wir, dass λ bis 10 nm steil ansteigt und dann plateauiert. Das Plotten von µH versus t/λ (Abb. 7b) zeigt einen klaren Knick bei t/λ ≈ 2, also t ≈ 10 nm. Dies deutet darauf hin, dass wenn λ sich t nähert, Oberflächen- und Grenzflächenstreuung dominant werden und µH in den dünnsten Filmen weiter limitieren.

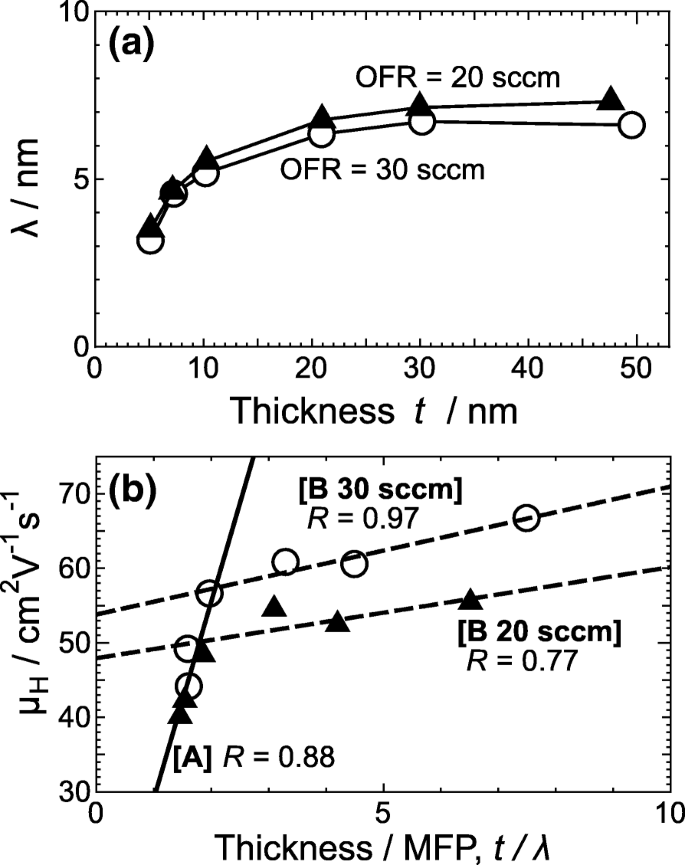

a Mittlere freie Weglänge λ versus Schichtdicke t und b Beziehung zwischen Hall-Beweglichkeit µH und dem Verhältnis t/λ für a-ITO-Filme, gewachsen bei OFR 20 sccm (Dreiecke) oder 30 sccm (Kreise). Die durchgezogene Linie [A] und gestrichelte Linie [B] bezeichnen lineare Fits für t = 5–10 nm und t = 10–50 nm. Korrelationskoeffizienten R sind angegeben.
Schlussfolgerung
Wir haben erfolgreich ultradünne a-ITO-Filme (t < 50 nm) auf Glas mit Hall-Beweglichkeiten über 40 cm² V⁻¹ s⁻¹ hergestellt, indem wir RPDs hochrate 2D-Wachstumsfähigkeit nutzten. Die dominierende Begrenzung des Ladungstransports ist die Massendichte des Films, die den Anteil eckenverbindender In-O-Polyeder im kantenverbindenden Netzwerk widerspiegelt. Für Filme dünner als 10 nm wird der Transport zusätzlich durch das Verhältnis von Schichtdicke zur mittleren freien Weglänge der Elektronen begrenzt, was die Wichtigkeit von Oberflächen- und Grenzflächenstreuung hervorhebt. Zukünftige Arbeiten werden sich auf die Aufklärung der kristallographischen Entwicklung von a-ITO als Funktion der Dicke konzentrieren, um das Design nächster Generation hoch-µH TCOs zu leiten.
Abkürzungen
- 2D:
Zweidimensional
- 3D:
Dreidimensional
- a-In₂O₃:
Amorphes Indiumoxid
- a-ITO:
Amorphes zinn-dotiertes Indiumoxid
- a-IZO:
Amorphes zink-dotiertes Indiumoxid
- DC:
Gleichstrom
- ITO:
Zinn-dotiertes Indiumoxid
- MFP:
Mittlere freie Weglänge der Träger
- OFR:
Sauerstoffflussrate während Abscheidung
- PLD:
Pulsed-Laser-Deposition
- RPD:
Reaktive Plasmainscheidung
- TCO:
Transparentes leitendes Oxid
- Vadd:
Zusätzlicher O-Vakanz-Defekt
- Vstr:
Strukturelle Vacanz
- XRD:
Röntgenbeugung
- XRR:
Röntgenreflektometrie
