Wasserstrahl- vs. Abrasivwasserstrahlbearbeitung: Unterschiede & Anwendungen

Wasserstrahlbearbeitung (WJM) und abrasive Wasserstrahlbearbeitung (AWJM) sind beides Hochdruck-Hochgeschwindigkeitsverfahren, die in zahlreichen Branchen eingesetzt werden – von der Metallfertigung über Textilien bis zur Lebensmittelverarbeitung. Während WJM ausschließlich auf reines, unter Druck gesetztes Wasser setzt, ergänzt AWJM diesen Strahl mit Schleifmitteln wie Aluminiumoxid, Olivin oder Granat, um die Schneidleistung drastisch zu steigern.

Funktionsweise der Wasserstrahlbearbeitung (WJM)

Bei der WJM wird Wasser mithilfe eines Intensifiers auf 2.500–4.000 bar beschleunigt und durch eine Düse mit kleinem Durchmesser geleitet. Die Düse wandelt Druckenergie in kinetische Energie um und erzeugt einen Strahl, der Geschwindigkeiten von bis zu 1.000 m/s erreicht. Ein Stabilisator kann hinzugefügt werden, um Strahlausweitung zu verhindern, und ein Auffänger absorbiert die Restenergie, schützt Spannvorrichtungen und verbessert die Oberflächenqualität. Da der Strahl selbst das einzige Schneidmedium ist, eignet sich WJM ideal für weiche oder poröse Materialien wie Leder, Polymer, Lebensmittel und Textilien, besitzt aber nicht die nötige Kraft, um Metalle oder Keramiken zu schneiden.

Funktionsweise der abrasiven Wasserstrahlbearbeitung (AWJM)

AWJM behebt diese Einschränkung, indem feine Schleifpartikel in das druckbeaufschlagte Wasser eingemischt werden. Das Gemisch entsteht in einer separaten Mischkammer (Fokussierrohr), bevor es die Düse verlässt. Zwar bleibt die Strahlgeschwindigkeit vergleichbar mit der von reinem Wasser, doch die Schleifmittel bewirken eine Mikroschneidwirkung, die AWJM befähigt, Metall- und Keramikplatten bis 10 mm Dicke zu schneiden. Der Kompromiss: höhere Kosten durch Schleifmittel und das Risiko von Partikeleinlagerungen, wodurch AWJM für hygienische Anwendungen wie die Lebensmittelverarbeitung ungeeignet ist.

Gemeinsamkeiten von WJM und AWJM

• Beide benötigen eine Hochdruckpumpe und einen Intensifier, um Wasser auf 2.500–4.000 bar zu bringen.
• Die Strahlgeschwindigkeit liegt in beiden Verfahren typischerweise bei ca. 1.000 m/s.
• Beide nutzen eine Düse zur Umwandlung von Druck in kinetische Energie, wobei der gewünschte Stand-off-Abstand (SOD) und Austrittswinkel eingehalten werden.
• Auffänger kommen in beiden Fällen zum Einsatz, um Restenergie zu absorbieren und Spannvorrichtungen zu schützen.

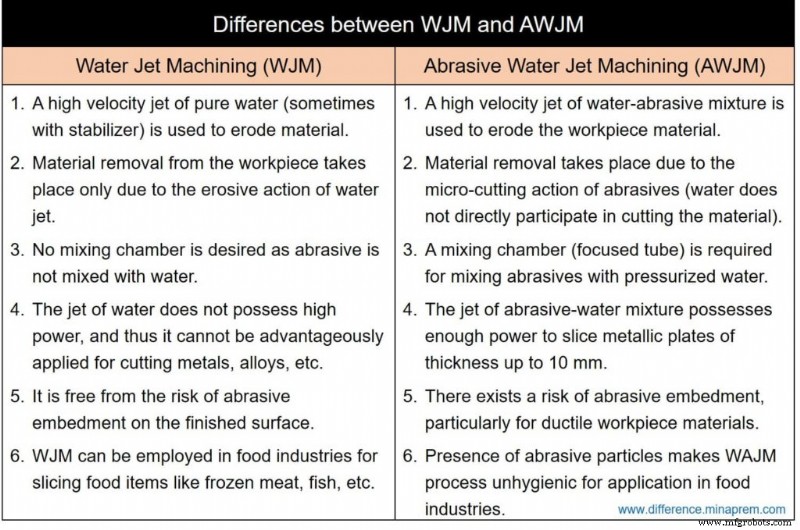

Wesentliche Unterschiede

Die Wahl zwischen WJM und AWJM hängt letztlich vom Werkstoff, den Qualitätsanforderungen und den hygienischen Vorgaben ab.
