G81-Bohrzyklus – Wiederholungsbohren im G91-Inkrementalmodus-Beispielcode

Dieses CNC-Programmbeispiel erklärt die Verwendung des G81-Bohrzyklus, aber dieses Mal wird das Werkzeug nicht auf die übliche Weise positioniert (G90 absoluter Programmiermodus), sondern diesmal wird der G91 inkrementelle Programmiermodus verwendet.
Dieser Programmierbeispielcode erklärt auch den Verwendung des G81-Bohrzyklusparameters K (Anzahl der Wiederholungen), der normalerweise nicht verwendet wird.

G81 Bohrzyklusformat

G81 X_ Y_ Z_ R_ F_ K_;
X_ Y_:Lochpositionsdaten
Z_ :Z-Tiefe (das Werkzeug fährt mit Vorschub bis zur Z-Tiefe ausgehend von der R-Ebene)
R_ :Der Abstand von der Anfangsebene bis zur Ebene R
F_ :Schnittgeschwindigkeit
K_ :Anzahl der Wiederholungen (falls erforderlich)

G81 Bohrzyklusparameter K (Anzahl der Wiederholungen). Bei verschiedenen CNC-Steuerungen sind diesem Parameter unterschiedliche Buchstaben zugeordnet, z. B. on,

• Fanuc verwendet den Buchstaben K für die Anzahl der Wiederholungen.
• Haas CNC verwendet den Buchstaben L für die Anzahl der Wiederholungen.
• Fagor CNC Control verwendet den Buchstaben N für die Anzahl der Wiederholungen.

Die inkrementelle Bewegung in einem Festzyklus ist oft als Schleifenzähler nützlich, der verwendet werden kann, um den Vorgang mit einer inkrementellen X- oder Y-Bewegung zwischen jedem Zyklus zu wiederholen.

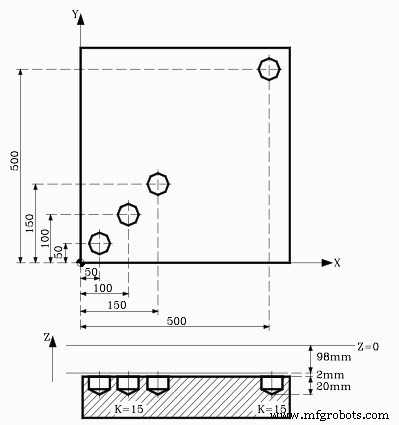

CNC-Code G81-Bohrzyklus mit G91-Inkrementalprogrammierung

G81-Bohrzyklus – Wiederholungsbohren im G91-Inkrementalmodus-Beispielcode

N10 T1 M6
N20 G00 G90 X0 Y0 Z0
N30 S1450 M03
N40 G81 G99 G91 X50 Y50 Z-120 R-98 K3 F350
N50 G98 G90 G00 X500 Y500
N60 G80
N70 G90 X0 Y0
N80 M30

Erklärung

N40 G81 G99 G91 X50 Y50 Z-120 R-98 K3 F350

K3 bedeutet, dass der Bohrzyklus G81 dreimal wiederholt wird.
G91 Inkrementalmodus bewirkt, dass sich das Werkzeug jedes Mal X50 und Y50 bewegt

Das erste Loch wird also bei X50 Y50 sein

Das zweite Loch befindet sich bei X100 Y100, weil
X100 =X50(vorheriger Wert) + X50 (Zuwachs)
Y100 =Y50(vorheriger Wert) + Y50 (Zuwachs)

Das dritte Loch befindet sich bei X150 Y150, weil
X150 =X100(vorheriger Wert) + X50 (Zuwachs)
Y150 =Y100(vorheriger Wert) + Y50 (Zuwachs)

N50 G98 G90 G00 X500 Y500

Die vierte Lochposition wird mit G90 Absoluter Programmiermodus angegeben.

Der obige Code ist nur möglich, wenn Sie den inkrementellen Programmiermodus G91 mit dem Bohrzyklus G81 verwenden, aber wenn Sie versuchen, den absoluten Programmiermodus G90 mit G81 wie oben zu verwenden, werden Sie sehen, dass das Werkzeug das Bohren an derselben Position wiederholt.
