Spritzguss meistern: T1-Muster debuggen für marktreife Qualität

Spritzgegossene Bauteile können zahlreiche Iterationen durchlaufen, bevor sie marktreif sind, aber vielleicht keine ist so wichtig wie das T1-Muster. Während das T0-Muster meist nur zusammengesetzt wird, um sicherzustellen, dass das Werkzeug wie erwartet funktioniert, bezeichnet das T1-Muster den ersten Fall, in dem ein spritzgegossenes Bauteil in seiner Gesamtheit zusammengefügt wird – komplett mit Oberflächenveredelungen. Die Musterserien des T1-Musters repräsentieren die erste Gelegenheit für Produktteams, wirklich tief einzutauchen, ob das Bauteil den Engineering-Anforderungen genügt, Oberflächenfehler zu notieren und mehr.

Natürlich: Je mehr potenzielle Fehler Teams im T1-Muster identifizieren und korrigieren können, desto weniger zusätzliche Musterserien werden auf dem Weg zum fertigen Produkt benötigt. Deshalb ist das T1-Muster so kritisch, und warum das ordnungsgemäße Identifizieren von Fehlern in dieser Phase zu drastischen Zeit- und Kosteneinsparungen führen kann. Mit diesem Hintergedanken: Hier ist, wie Produktteams das Spritzguss-Debugging angehen sollten, um schnellere, bessere Ergebnisse zu erzielen.

Spritzgegossene Bauteile früh debuggen

Der Spritzgussprozess – so einfach und kosteneffizient er auch ist – erfordert eine Reihe von Designüberlegungen. Es ist am einfachsten, das Produktdesign von Anfang an richtig zu machen, die Fertigungsanforderungen zu verstehen und sicherzustellen, dass die Bauteilspezifikationen mit dem Spritzgussprozess aligniert sind.

Ein Fehltritt bei einer dieser Variablen kann zu einem defekten Bauteil führen – aber es ist weit davon entfernt, unmöglich, diese Defekte vor dem Markteintritt zu beheben.

Während es sicher optimal ist, jedes Element im initialen Designprozess richtig zu machen, ist das Debuggen des T1-Musters das nächstbeste. Was mehr ist: Selbst fehlerfreie Designs können letztlich unvollkommene T1-Muster produzieren, da es schwierig sein kann, Ästhetik vor der Musterproduktion vorherzusagen. Glücklicherweise können Teams, die im Debuggen ihrer T1-Muster geschickt sind, ihre Zykluszeit minimal und ihre Bauteilkosten niedrig halten.

Identifizieren und Beheben eines Spritzgussbauteildefekts

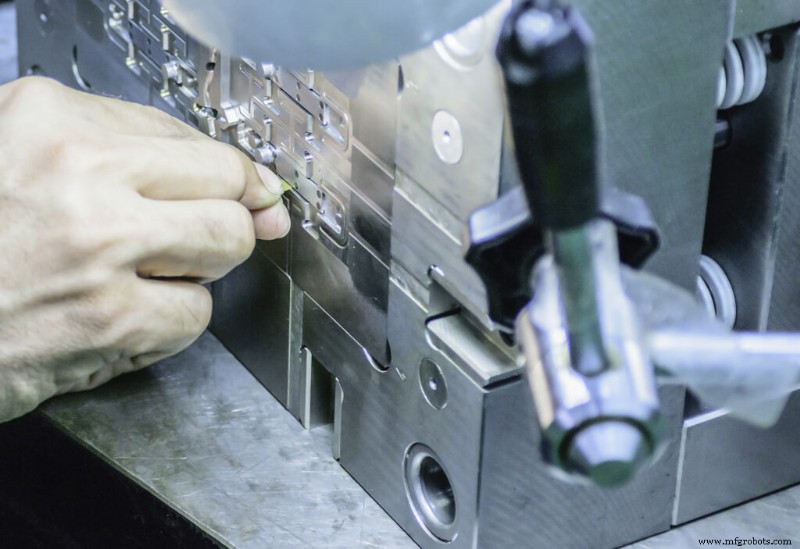

Es ist nicht ungewöhnlich, dass ein T1-Muster einen Defekt aufweist – aber das Identifizieren und Adressieren in diesem frühen Stadium kann den Unterschied in den Gesamtkosten und der Geschwindigkeit eines Projekts ausmachen. Alle Probleme entstehen aus einer Diskrepanz zwischen den Anforderungen oder der intendierten Funktion des Bauteils und den Fertigungsanforderungen des Spritzgusses; diese Probleme schnell zu adressieren, erfordert ein tiefes Verständnis sowohl des „idealen“ Produkts als auch des aktuellen Produkts.

Viele Defekte sind visueller Natur und können daher relativ einfache Fixes haben. Andere betreffen die Performance oder Dimensionen des Bauteils, was fast sicher schwieriger zu beheben oder zu umgehen ist, was zu teurerem Werkzeugnacharbeiten führt. Häufige Probleme umfassen:

Kurzschüsse (Short Shots)

Kurzschüsse beziehen sich auf Bauteile, die unvollständig sind, weil die Werkzeugkavität während des Injizierens nicht vollständig gefüllt wurde. Kurzschüsse sind typischerweise nicht das Ergebnis schlechten Designs; sie entstehen durch schlechtes Materialfließen oder ein Problem mit der Spritzgussmaschine selbst. Das Prüfen der Maschine und die Wahl eines Materials niedrigerer Viskosität können helfen.

Fließlinien (Flow Lines)

Fließlinien sind ringförmige Bänder, die auf der Oberfläche des gegossenen Bauteils erscheinen. Sie entstehen, wenn geschmolzenes Material im Werkzeug zu schnell abkühlt, viskoser wird und dann von einem Material niedrigerer Viskosität, das danach injiziert wird, verdrängt wird. Fließspuren können in späteren Mustern vermieden werden, indem die Injektionsgeschwindigkeit erhöht oder die Werkzeugtemperatur angehoben wird.

Silberstreifen (Silver Streaking)

Silberstreifen, also weiße Streifen auf der Bauteiloberfläche, deuten darauf hin, dass das Spritzgussmaterial mit einem anderen Material – sei es Wasser, Luft oder Reste eines anderen Polymers – im Werkzeug in Kontakt kam. Gründliches Trocknen des Materials kann dieses Problem eliminieren. Zusätzlich können Sie das Werkzeugdesign evaluieren, um sicherzustellen, dass es die Entlüftung hat, die nötig ist, um Feuchtigkeit und Gas entweichen zu lassen.

Schlechte Nahtlinien (Poor Weld Lines)

Unsaubere, sichtbare Nahtlinien entstehen, wenn das Material im Werkzeug aufgeteilt wird und in separate Richtungen fließt, bevor es wieder zusammenfließt, was zu einer blasenbildenden Nahtlinie am Konvergenzpunkt führt. Dies kann durch Entlüftungsschwierigkeiten im Werkzeug oder weil das Material nicht ausreichend im Werkzeug geschmolzen ist, auftreten. Das Erhöhen der Materialtemperatur, die Wahl eines niedrigerviskosen Materials, das Bereitstellen eines Gasvents und die korrekte Platzierung der Angüsse könnten alle potenziell helfen.

Lunker und Sinkmarks (Voids and Sink Marks)

Lunker beziehen sich auf Hohlräume im gegossenen Bauteil, die durch schnelle Dichteänderungen oder die Anwesenheit von Luft im Werkzeug entstehen. Sinkmarks, also eingeknickte Oberflächen am Bauteil, entstehen durch dieselben Gussfehler. Das Erhöhen des Injektionsdrucks, das Absenken der Werkzeugtemperatur oder die Wahl eines hochviskosen Materials können helfen, schnelle Dichte- oder Temperaturänderungen entgegenzuwirken. Das Hinzufügen von Entlüftung am Werkzeug nahe den betroffenen Bereichen lässt Gas entweichen, was ebenfalls Marks vermeidet.

Beschädigung durch Festkleben im Werkzeug

Wenn das Bauteil während des Auswerfprozesses Schaden nimmt, weil es sich nicht vom Werkzeug lösen würde, kann ein Designproblem der Auslöser sein. Stellen Sie sicher, dass ausreichend Entformungsschräge (Draft) vorhanden ist und keine Unterschnitte vorliegen. Wenn das Design nicht schuld ist, kann die Ursache zu hoher Restdruck aus dem Gussprozess sein – Hersteller oder Produktteams täten gut daran, den Injektionsdruck für das nächste Muster zu verringern.

Produktdesign mit Experten-Fertigungspartner straffen

Es ist vital, Defekte in diesem frühen Stadium zu identifizieren, ob sie auf Probleme im Design, Material oder Werkzeug hinweisen; je schneller Fehler adressiert werden können, desto schneller ist ein Bauteil für seinen intendierten Endzweck bereit.
