Warum Entlastungsventile für die Sicherheit von Chemieanlagen unerlässlich sind

So verbessern Sie die Sicherheit von Chemieanlagen mit Entlastungsventilen

Shaji Arumpanayil, Produktmanager, Swagelok

Moderne Fluidsysteme in Chemieanlagen und Raffinerien können riesig sein, mit unzähligen Rohren mit kleinem Durchmesser, die sich in verschiedene Richtungen verzweigen, um mehrere wichtige Funktionen zu erfüllen.

Mit dieser Komplexität geht das Potenzial für Sicherheitsbedrohungen einher, die an unerwarteten Orten auftreten können. Und da Anlagenmanager und Bediener nicht immer jeden Teil dieser komplizierten Systeme überwachen können, sind bestimmte Designentscheidungen im Vorfeld unerlässlich, um die Sicherheit von Chemieanlagen aufrechtzuerhalten.

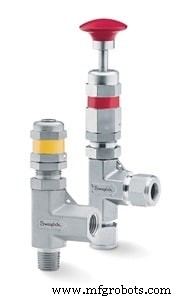

Eine dieser Möglichkeiten ist der Einbau von Druckentlastungsventilen an kritischen Punkten in Ihrem Flüssigkeitssystem. Durch das Ablassen von Überdruck, der andernfalls zu einem Platzen, einer beschädigten Ausrüstung oder einem Systemausfall führen könnte, sind Entlastungsventile tatsächlich ein sehr kritischer Teil Ihrer Flüssigkeitssysteme und der gesamten Sicherheit Ihrer Chemieanlage.

Warum Entlastungsventile für einen sicheren Betrieb unerlässlich sind

Die Aufrechterhaltung des eingestellten Drucks in Ihren verschiedenen kritischen Flüssigkeitssystemen ist der Schlüssel sowohl für die Betriebseffizienz als auch für die Sicherheit. Druckregler sind am häufigsten für die Aufrechterhaltung präziser Drücke im gesamten System verantwortlich. Da Chemieanlagen und Raffinerien jedoch häufig mit hohen Drücken oder potenziell gefährlichen Flüssigkeiten zu tun haben und unbeabsichtigte Druckänderungen unerwartet auftreten können, ist es wichtig, dass ausfallsichere Maßnahmen integriert werden.

Entlastungsventile sind eine solche Ausfallsicherheit, die in Ihr Fluidsystemdesign aufgenommen werden sollte. In der Praxis sind Entlastungsventile auf einen maximal zulässigen Druck eingestellt – wenn das Ventil einen höheren Druck im System feststellt, öffnet es sich und lässt den Überdruck entweichen. Entweichender Druck kann aufgefangen werden, wenn das Systemmedium giftig ist, oder in die Atmosphäre entweichen, wenn dies gefahrlos möglich ist.

Warum Entlastungsventile aktiviert werden können

Aufgrund der Komplexität in großen Fluidsystemen sind die Bedingungen, die zu Überdruck führen können, vielfältig und vielfältig. Sie können jedoch in einige große Kategorien eingeteilt werden.

Verfahrensfehler. Da Menschen für den Betrieb chemischer Flüssigkeitssysteme verantwortlich sind, unterliegen diese Systeme von Natur aus häufigen menschlichen Fehlern. Ein Techniker hat möglicherweise das falsche Ventil in einem System geöffnet, wodurch der Druck stromabwärts ansteigt. Die Systembedingungen wurden möglicherweise nicht richtig kalibriert. Möglicherweise wurde während einer routinemäßigen Wartung des Flüssigkeitssystems der falsche Druckreglertyp installiert. Ein solides Fluidsystemtraining kann helfen, diese Probleme zu vermeiden, aber es ist dennoch wichtig, Entlastungsventile einzubauen, falls Betriebsfehler auftreten.

Komponentenverschleiß. Fluidsystemkomponenten nutzen sich mit der Zeit natürlich ab. Besonders in Fluidsystemen, die mit aggressiven Chemikalien umgehen, kann Korrosion zu vorzeitigem Verschleiß führen, wenn nicht die richtigen Materiallegierungen ausgewählt wurden. In jedem Fall kann der Verschleiß von Komponenten die Druckregelung beeinträchtigen, was Entlastungsventile zu einer Notwendigkeit für die Sicherheit von Chemieanlagen macht.

Kontamination. Druckregler können den Druck zuverlässig auf das gewünschte Niveau reduzieren, aber schmutzige oder anderweitig kontaminierte Flüssigkeiten können ihre Leistung beeinträchtigen. Partikel können die Dichtung des Reglers beeinträchtigen, wodurch unerwünschter Druck am Sitz vorbei kriechen kann, was zu einem Anstieg des Ausgangsdrucks führt. Hier könnte ein Entlastungsventil diesen unerwünschten Druck ablassen.

Stromausfall. Einige Fluidsysteme können für den Betrieb oder die Drucksteuerung auf eine elektronische Steuerung bestimmter Komponenten angewiesen sein. Wenn in Ihrem System ein unerwarteter Stromausfall auftritt, der die Fähigkeit bestimmter Komponenten beeinträchtigt, wie vorgesehen zu funktionieren, helfen Entlastungsventile dabei, den Überdruck zu bewältigen.

Wo Entlastungsventile installiert werden sollten

Um die Sicherheit von Chemieanlagen aufrechtzuerhalten, sollten Sicherheitsventile normalerweise in den folgenden Anwendungen installiert werden:

Hochdrucksysteme. In Fluidsystemanwendungen, die einen bestimmten psi überschreiten, sind Entlastungsventile ein wesentliches Sicherheitselement, das dazu beitragen kann, potenzielle Unfälle zu verhindern. Die Wahl hochwertiger Rohrverschraubungen mit kleinem Durchmesser für solche Anwendungen ist eine gute Möglichkeit, sich vor den potenziellen Gefahren eines Überdrucks zu schützen, aber Entlastungsventile sind eine gute zusätzliche Sicherheitsmaßnahme für Hochdruckanwendungen.

Giftige Flüssigkeiten oder chemische Anwendungen. In Anwendungen, in denen austretende Systemmedien eine unmittelbare Gefahr für die Anlagensicherheit darstellen würden – beispielsweise giftige oder gefährliche Chemikalien – sind Entlastungsventile eine wesentliche Sicherheitsmaßnahme. Im Falle eines Überdrucks in diesen Anwendungen können Entlastungsventile eingerichtet werden, um abgelassenen Druck und abgelassene Medien aufzufangen, anstatt sie in die Atmosphäre abzulassen. Ausgetretene Flüssigkeit kann dann sicher entsorgt werden.

Empfindliche Geräte. Eine der wichtigsten Aufgaben von Druckbegrenzungsventilen besteht darin, empfindliche Analysegeräte vor Überdruck zu schützen. Teure Systeme, einschließlich Online-Analysatoren, können leicht beschädigt werden, wenn sie höheren Drücken ausgesetzt sind, als sie ausgelegt sind. Dies ist besonders wichtig, da Analysatoren eingesetzt werden, um Flüssigkeiten direkt aus Ihren Hauptprozessen zu entnehmen. Ein optimaler Regler sollte mit einem richtig ausgelegten und eingestellten Entlastungsventil kombiniert werden, um sicherzustellen, dass der Druck aus dem Hauptprozess ausreichend reduziert wird, bis die Flüssigkeiten zum Analysator geliefert werden.

Optimierung des Systemdesigns für die Sicherheit von Chemieanlagen

Der Einbau von Druckentlastungsventilen an den entsprechenden Stellen in Ihrem industriellen Fluidsystem ist eine gute Möglichkeit, die Sicherheit Ihrer Chemieanlage zu verbessern, und sollte bei der anfänglichen Systemauslegung berücksichtigt werden. Es gibt auch viele andere Möglichkeiten, wie Sie Ihr System im Hinblick auf einen sicheren Betrieb entwerfen und bauen können. Einfache Tipps wie das Vermeiden einer Verwechslung von Rohrverschraubungen, das Eliminieren unnötiger Komplexität im gesamten System und das Berücksichtigen von Betriebsfaktoren wie Vibrationen können zu sichereren und zuverlässigeren Systemen beitragen.

Bei Swagelok helfen unsere Fluidsystem-Designspezialisten Kunden in der Chemie- und Raffinerieindustrie seit Jahrzehnten dabei, sicherere Systeme zu bauen. Wenn Sie nach neuen Wegen suchen, um die Sicherheit in Ihrer Chemieanlage zu verbessern, nutzen Sie unser Know-how in der chemischen Verarbeitung, damit alle Systeme selbst in den anspruchsvollsten Umgebungen zuverlässig funktionieren. Um mehr darüber zu erfahren, wie wir Ihnen helfen können, die Sicherheit Ihrer Anlage zu verbessern, wenden Sie sich an Ihr lokales Swagelok Vertriebs- und Servicezentrum.
