System-Level Noise in digitalen Schnittstellen: Versteckte Ursache von Serial Flash Memory Fehlern

Im unerbittlichen Streben nach höherer Systemleistung designen Integrated Device Manufacturers (IDMs) routinemäßig digitale Schnittstellen, die auch in elektrisch anspruchsvollen Umgebungen mit hohen Geschwindigkeiten arbeiten. Standardprotokolle wie SPI und I2C bieten eine zuverlässige, herstellerunabhängige Möglichkeit, Komponenten verschiedener Lieferanten zu verbinden. Andere Schnittstellen folgen demselben Prinzip, was Standards zum Eckpfeiler schneller Embedded-System-Entwicklung macht.

Die digitale Domäne wird oft als sicherer Hafen für Entwickler gesehen: Standardisierte, „just-works“ Technologien bieten einen soliden Rahmen für Innovation. Wenn ein Standard nicht wie dokumentiert funktioniert, kann Verwirrung entstehen, besonders wenn die Grundursache missverstanden wird. Die Schnittstellen sind darauf ausgelegt, robust zu sein, wenn sie gemäß Spezifikation genutzt werden, und der siliziumfixierte Physical Layer fügt typischerweise Vertrauen hinzu, dass Fehler selten sind.

System Noise in all seinen Formen

Jede Verzerrung eines Signals wird als Noise wahrgenommen, und das häufigste Szenario ist, dass das empfangene Signal von dem gesendeten abweicht. Während diese Beziehung einfach ist, kann die Identifikation der exakten Ursache – besonders bei intermittierenden Fehlern – überraschend schwierig sein.

Moderne Mikrocontroller sind darauf ausgelegt, zuverlässig mit minimaler Konfiguration zu laufen. Serielle Schnittlinien defaulten beispielsweise oft auf hohe Treiberströme an I/O-Pins, um die Auswirkungen langer PCB-Traces oder hoher kapazitativer Lasten abzumildern. Übersteuerung der Schnittstelle kann jedoch Spurious Effects erzeugen, die das System als Fehler oder Faults interpretiert.

Serielle Flash Memory Geräte beinhalten fortschrittliche Features für zuverlässigen Betrieb, wie eingebaute Noise-Filter, adaptives Programmieren und Erase-Algorithmen, die Zell-Margins verwalten. Viele Hersteller betten auch ECC ein, das zusätzliche Metadaten bei jedem Write speichert, um Single- oder Multi-Bit-Fehler zu detektieren und zu korrigieren. Leider hilft ECC nicht, wenn der Kommunikationsbus selbst durch Noise korrumpiert wird.

Auf einem SPI Bus kann Noise als zusätzliche Clock-Pulse maskieren. Da SPI clock-getrieben ist, können solche Artefakte dazu führen, dass Commands ignoriert werden, Data misread wird oder die falsche Command-Sequenz ausgeführt wird. Noise trägt auch Energie, die in einigen Fällen direkt Fehler im Gerätebetrieb induzieren kann.

Charge Pumps und Overshoot

Digitale Schnittlinien tolerieren meist geringfügigen Overshoot oder Undershoot, aber die damit verbundene Energie kann in sensiblen Schaltungen dennoch störend sein.

Betrachten Sie die Charge-Pump-Schaltung in seriellen Flash Memories. Wenn der SPI Bus signifikanten Noise trägt, kann die assoziierte Energie zur Charge Pump propagieren und deren Betrieb stören.

Die Charge Pump ist entscheidend, weil sie die Spannung liefert, die benötigt wird, um eine Memory Cell während Write- und Erase-Zyklen zu biasen. Jede Störung während dieser kritischen Phasen kann zu Write- oder Erase-Fehlern führen. Während der Flash Controller einige dieser Fehler detektieren mag, können andere verborgen bleiben und sich als subtile Fehler im Memory selbst manifestieren.

Flash Memorys Ausdauer ist durch eine endliche Anzahl garantierter Write-Erase-Zyklen begrenzt, ein Fakt, der Embedded-Designern wohlbekannt ist. Die Wichtigkeit einer sauberen Schnittstelle – frei von übermäßigem Overshoot oder Undershoot – wird jedoch oft übersehen.

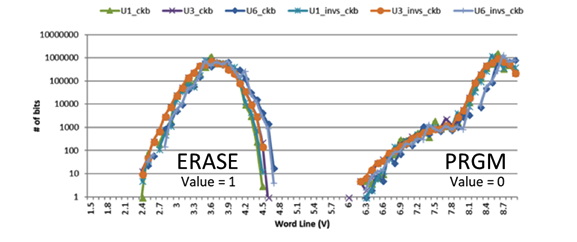

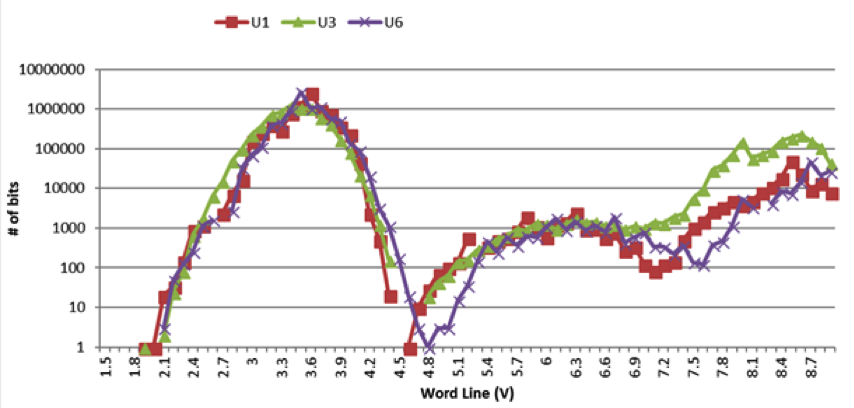

Abbildung 1 demonstriert gesunde Zell-Margin-Separation für sechs Flash-Geräte, mit distincten Mustern für logisches 1 (2 V–5 V) und logisches 0 (> 6 V). Abbildung 2 kontrastiert dies mit drei Geräten, die Datenschäden durch Overshoot und Undershoot auf den Control Lines erlitten.

Mehrere Faktoren tragen zum Noise-Level bei: Betriebsfrequenz, Signalamplitude, MCU Treiberstärke und Energie in Noise-Spikes. PCB Layout und Signal Crosstalk spielen ebenfalls eine Rolle.

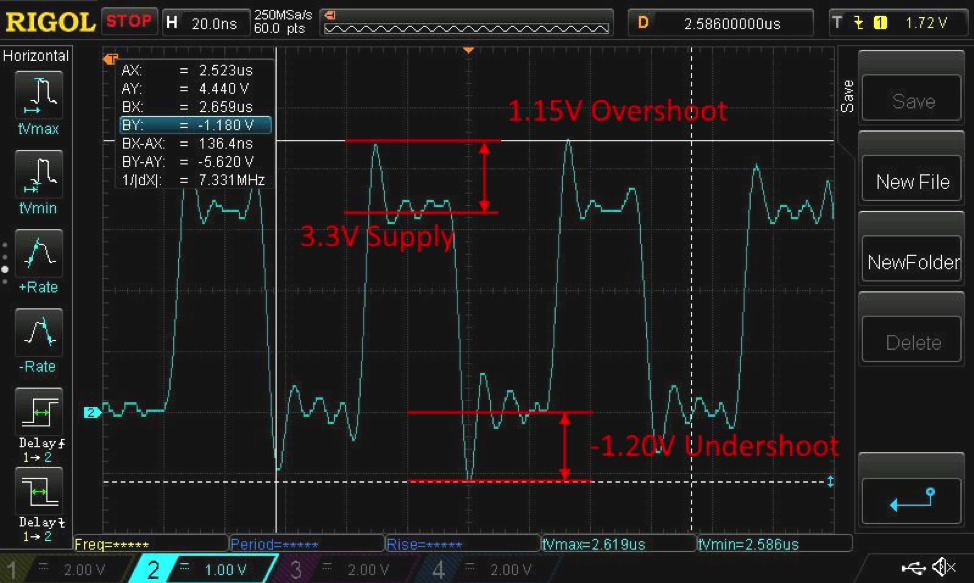

Abbildung 2 illustriert, wie übermäßiger Overshoot und Undershoot auf der seriellen Schnittstelle die Performance degradieren. Abbildung 3 zeigt einen typischen Trace, wo Overshoot-Spitzen eine Peak-to-Peak Spannung von 5,65 V erzeugen – was den absoluten Maximumswert für den Flash Memory übersteigt (Quelle: Adesto).

Da der Noise fehlerhaften Gerätebetrieb induzierte, traten Fehler in den gespeicherten Flash-Werten auf. Initiales Polling des STATUS Registers bei niedrigerer Frequenz maskierte das Problem, was Designer fälschlicherweise dazu führte, den Ausfall dem Memory selbst zuzuschreiben.

Identifikation der wahren Grundursache

Obwohl der Fehler als Memory-Failure manifestierte, verfolgten Adesto Ingenieure das Problem auf System-Noise auf dem SPI Bus zurück. Während ein Impedanz-Mismatch auf dem PCB Track zwischen MCU und Flash beitrug, war er nicht der einzige Faktor.

Der Übeltäter entpuppte sich als das MCU Interface, das beim Power-Up auf ein hohes Drive Level defaultet. Dieser excessive Drive produzierte Overshoot und Undershoot auf den SPI Lines, manchmal als legitime Transitionen missinterpretiert und verursachend Read/Write Fehler. In diesem Fall störte die Energie des Overshoots auch die Charge Pump des Flash, was die beobachteten Fehler erzeugte.

Der Mikrocontroller des Kunden bot einen konfigurierbaren I/O Drive Current, der beim Startup auf HIGH defaultete. Da der Applikationscode diese Einstellung nie änderte, persistierte der hohe Drive während des normalen Betriebs.

Andere Geräte auf dem SPI Bus mochten den excessiven Drive tolerieren, aber Flash Memorys Sensitivität – besonders seine hohe Betriebsfrequenz und Charge-Pump-Anforderung – machte es verwundbar. Das Resultat waren intermittierende Fehler, die zunächst für einen Defekt im Flash Device gehalten wurden.

Korrektur des Fehlers

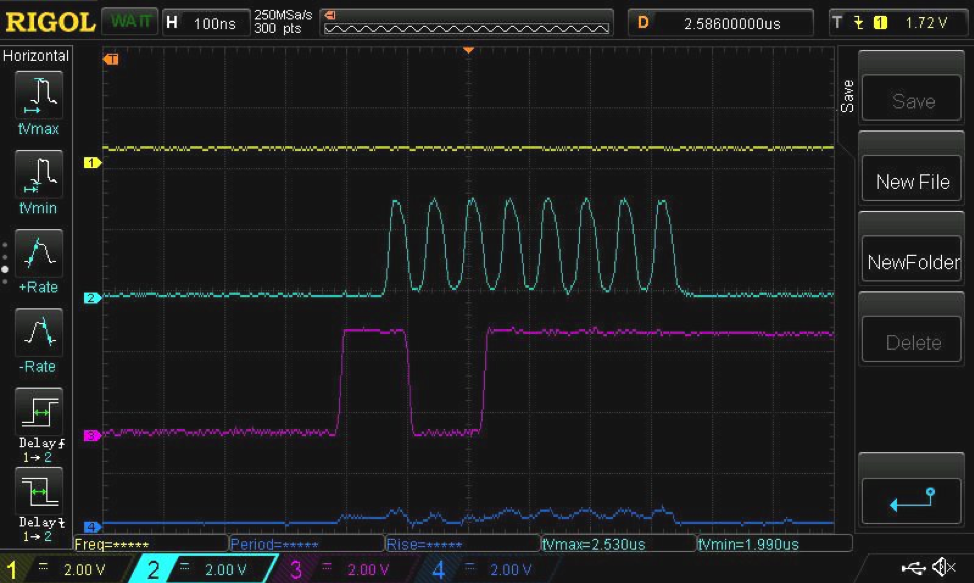

Durch Reduktion des Drive Currents via Firmware wurden Overshoot und Undershoot effektiv eliminiert (Abbildung 4), was den fehlerfreien Betrieb des Flash Memory wiederherstellte.

Die internen Kompensationsmechanismen des Flash Devices schafften es, den Effekt des Noise abzumildern, aber die Lösung lag in der Korrektur der Grundursache: der MCU Default Drive Strength.

Dieser Fall unterstreicht eine kritische Lektion: Was als echtes Komponentenversagen erscheint, kann tatsächlich ein Design-Oversehen sein. Der Austausch des Memory wäre eine natürliche, aber kostspielige Reaktion gewesen; stattdessen deckte die Zusammenarbeit zwischen Kunde, Lieferant und Engineering Teams die wahre Ursache auf und wendete den richtigen Fix an. Das Ergebnis war ein deutlich verbessertes Design, höhere Systemperformance und größere Zuverlässigkeit.

Fazit

System Noise wird oft abgetan, wenn keine sichtbaren Auswirkungen auftreten, doch intermittierende Errors sind notorisch schwer zu diagnostizieren. Fehlinterpretation dieser Errors vervielfacht die Herausforderung nur.

Overshoot, obwohl subtil, kann signifikante Konsequenzen haben. Flash Memory hängt von einer akribisch engineered Schnittstelle ab; übermäßiger Noise auf dem seriellen Bus kann zur Charge-Pump-Schaltung propagieren, Programming- und Erase-Operationen degradieren. Die resultierenden Artefakte können fälschlicherweise dem Memory Device selbst zugeschrieben werden.

In diesem Beispiel hätte die Annahme, der Flash Memory sei schuld, zu Produkten führen können, die später versagen. Durch Anpassung der MCU Drive Strength verbesserten sich Programming- und Erase-Konsistenz dramatisch: Ausdauer stieg von inakzeptablen ~20k Zyklen auf über 2,5M Zyklen ohne Fehler und ohne Notwendigkeit zusätzlicher Error-Detection-Routinen.

Moderne Mikrocontroller-Konfigurierbarkeit ist ein doppelschneidiges Schwert – während sie Probleme wie Overshoot einführen kann, bietet sie auch die Flexibilität, diese zu lösen.
