Die Zukunft des Prototypings: Was Ingenieure und Designer erwarten können

In der zunehmend digitalen Welt verlassen sich Ingenieure und Designer auf bildschirmdargestellte Daten für erfolgreiche Modellproduktion. Doch in der Produktentwicklung kann die Wichtigkeit physischer Interaktion mit Designs in Form von Prototypen nicht hoch genug eingeschätzt werden.

Vor dem digitalen Zeitalter war Prototyping eine handwerkliche Fertigkeit. Erfahrene Mitarbeiter erstellten 3D-Modelle mittels diverser Handwerkstechniken. Jünger hat digitalisierte Designdaten die 3D-Visualisierung von Bauteilen vereinfacht und den Übergang vom Bildschirm in die physische Welt verbessert.

Während die Bedürfnisse, die Prototypen adressieren, unverändert blieben – Passprüfung, ästhetische Entscheidungen, funktionale und ergonomische Tests, Kleinserienanlauf –, entwickelt sich die Prototyping-Technologie ständig weiter. Lesen Sie Tipens für den Einsatz moderner Prototyping-Tools heute und in Zukunft.

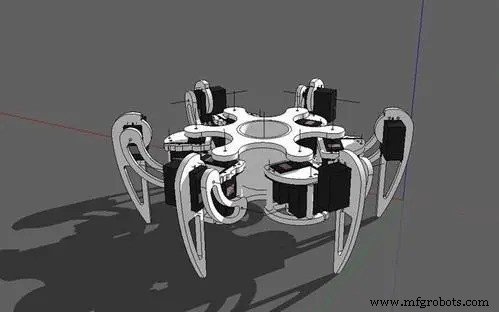

Modellbau kollaboriert über Distanzen und Disziplinen hinweg

Jahrzehntelang fanden Design-Meetings als Ingenieurgruppen um einen Konferenztisch statt, die einen physischen Prototyp gemeinsam prüften.

Heute sind Designteams global verstreut: Mechaniker, Elektriker, Softwareentwickler, Marketingexperten, Lieferanten. Moderne CAD-Plattformen ermöglichen simultane Designaktualisierungen und Echtzeit-Ansicht von Teamänderungen – von überall.

Bauteile mit Software optimieren

Produktdesign basierte früher auf iterativen, inkrementellen Verbesserungen. Topologie-Generierungsmodule in manchen CAD-Plattformen beschleunigen Änderungen. Diese Technik – Generatives Design – speist Schlüssel-Performance- und Fertigungsanforderungen in Software ein, die eine Reihe optimierter Designs zurückgibt, die spezifizierte Performance bei minimalem Materialeinsatz erreichen.

Zukünftig können organische Topologien Designer zum Umdenken über Aussehen und Funktion anregen, Materialverschwendung reduzieren → Nachhaltigkeit und Kostensenkung.

Modell-Prototyp-Daten können in Echtzeit analysiert werden

Ingenieure prüften früher Prototypen schrittweise auf erwartete Performance. Moderne CAD-Tools erledigen dies oft virtuell.

Integrierte Analysetools erlauben Ingenieuren, Antworten auf Spannung, Ermüdung, Erwärmung/Kühlung, Strömung etc. einzusehen – bevor physische Teile existieren. Zur Leistungssteigerung iterieren sie Design und re-analysieren on-the-fly.

Daten an den 3D-Drucker senden

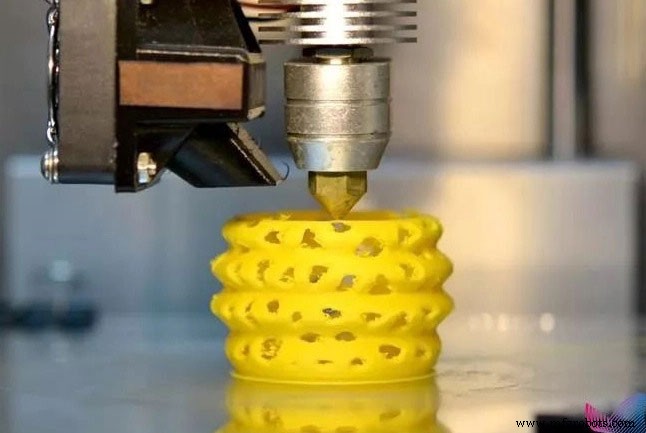

Additive Fertigung (3D-Druck) ist eine von vielen Methoden zur physischen Prototypenerstellung. In manchen Anwendungen schätzen Ingenieure diesen Ansatz, da er Teile erzeugt, die mit anderen Fertigungsverfahren nicht machbar sind, ohne zusätzliche Werkzeuge. Zur weiteren Vereinfachung haben einige CAD-Plattformen Dateiformate, die kompatibel sind mit der Generierung von 3D-Druck-Pfad-Software, die nahtlos zusammenarbeitet.

CNC-Programm in einer Sekunde generieren

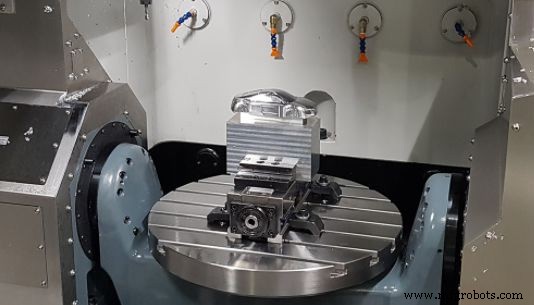

CNC-Bearbeitung ist ein subtraktives Fertigungsverfahren für Metalle und Engineering-Kunststoffe, oft für physische Prototypen genutzt. Der Steuercode wurde früher manuell oder mit separater CAM-Software erstellt; heutige CAD-Pakete haben integrierte Module zur Erstellung von CNC-Fertigungsprofilen. Teils ermöglichen diese Module die visuelle Simulation des Materialabtrags vor Bearbeitungsbeginn.

Bauteile auf Fertigungsherausforderungen prüfen

Design for Manufacture (DFM) war früher eine Technik, die Fertigungsingenieure über Zeit erlernen und akkumulieren mussten. Physische Prototypen erkennen nicht immer potenzielle Fertigungshürden, da sie oft mit anderen Techniken gefertigt werden als die Serienproduktion.

Moderne CAD-Softwarepakete haben DFM-Module, die Fertigbarkeitsprobleme kennzeichnen, bevor Produkte in die Fertigungslinie gehen.

Kunden erhalten Echtzeit-Angebote

Physische Prototypen geben viele greifbare und ungreifbare Erfahrungen – aber sie können nicht vorhersagen, wie viel Fremdfertigung kostet. Einige heutige CAD-Pakete erlauben Ingenieuren, ein Angebot für die Fertigung eines Designs mit gewählter Fertigungstechnik anzufragen. Bei gängigem CAD-Dateiformat können Ingenieure sofort mit Lieferanten verbinden für Outsourcing oder Kollaboration an Bauteilverbesserungen.

Produkte mutig iterieren lassen

Physische Prototypenerstellung ist zeitaufwändig. Verlässt man sich auf diese Teile für Pass-, Funktions- oder Ästhetiktests, Designverbesserung oder neue Prototypen, verlängert sich der Designzyklus um Wochen.

Heutige Ingenieure nutzen Analyse-, CAM- und DFM-Tools, integriert in moderne CAD-Pakete, und iterieren Designs bei Identifikation von Verbesserungsbereichen – mit automatischer Aktualisierung relevanter nachgelagerter Produkte wie Fertigungspläne, Prüfdokumentation, Lieferantendaten.

Augmented Reality verbessert Produkte

Augmented Reality (AR) ersetzt zunehmend physische Prototypen. Das oben beschriebene Designteam-Meeting kann ein maßstabsgetreues Modell auf den Konferenztisch oder auf den Desktop jedes Videokonferenzteilnehmers projizieren – ein realistisches virtuelles Modell hilft Designern bei fundierten ästhetischen Entscheidungen.

Virtuelle Produktbegehung implementieren

Für immersiveres Erlebnis: Virtual Reality (VR) – Technologie, die Designern und anderen Stakeholdern (Endnutzern, Marketing) Produkterfahrung in Echtgröße ermöglicht. Einige VR-Modelle erlauben Navigation und Manipulation von Designmerkmalen. Designer können ergonomisches und Erlebnis-Feedback vor Produktionsstart einfließen lassen.
