HSK A, E & F Werkzeughalter: Die gängigsten Bauformen erklärt

Die Geschichte der Zerspanung ist geprägt von ständig weiterentwickelter Technologie, wobei Maschinen, Schneidwerkzeuge und Komponenten in unterschiedlichem Tempo voranschreiten und sich oft gegenseitig überholen. Als die Spindeldrehzahlen in den frühen 1990er Jahren zu steigen begannen, schlossen sich internationale Hersteller, Wissenschaftler und der Verband Deutscher Werkzeugmaschinenfabriken (VDW) zusammen, um sicherzustellen, dass die Werkzeughalter-Leistung nicht ins Hintertreffen gerät. Ihre Arbeit mündete in die deutschen DIN-Normen für HSK-Werkzeughalter und -Spindeln.

Das Interessante: Es gibt nicht nur einen HSK-Werkzeughalter-Typ. Die Gruppe definierte insgesamt sechs (!) HSK-Bauformen, bezeichnet mit den Buchstaben A bis F. Jede Form weist unterschiedliche Eigenschaften für gezielte Anwendungen auf, aber kurz gefasst: Die Formen A, B, C und D wurden für Standardanwendungen entwickelt, die Formen E und F für Hochgeschwindigkeitsanwendungen.

In diesem Artikel finden Sie einen kurzen Überblick über HSK sowie vertiefende Informationen zu den drei populärsten HSK-Formen: A, E und F.

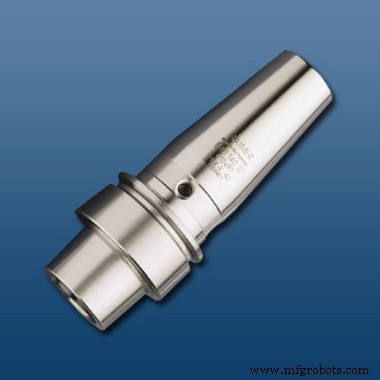

Die Grundlagen von HSK

Das charakteristische Merkmal von HSK-Werkzeughaltern ist ihr hohler 1:10-Kegel. Bei hohen Drehzahlen neigen Spindeln dazu, sich leicht aufzuweiten („Glockeffekt“), wodurch ein herkömmlicher Steilkegel-Werkzeughalter (SK, BT, NMTB) in die Spindel hineingesogen wird und die Maschinenpräzision beeinträchtigt. Der Hohlkegel der HSK-Werkzeughalter ist so ausgelegt, dass er sich mit der Spindel ausdehnt – durch die elastische Verformung des Kegels wird ein konstanter, fester Kontakt an der Spindelwand sichergestellt.

Zusätzlich wird beim Spannen des HSK-Werkzeughalters über den Spannkraftzug der Halter in die Spindel hineingezogen, wodurch eine zweite Kontaktfläche zwischen Halterflansch und Spindelstirn entsteht. Dies gewährleistet Positioniergenauigkeit und bietet zusätzlichen Halt gegen Radialkräfte bei schwerer Zerspanung.

HSK-Werkzeughalter sind in verschiedenen Größen erhältlich, die direkt mit dem Flanschdurchmesser in Millimetern korrelieren: 25, 32, 40, 50, 63, 80, 100, 125 und 160.

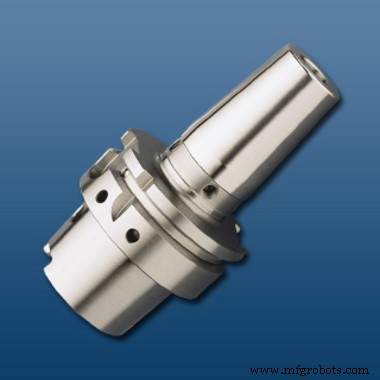

HSK A: Die meistverbreitete Bauform

Von den sechs HSK-Bauformen ist die A-Form die häufigste. Konzipiert für mittlere bis hohe Spindeldrehzahlen und mittlere Drehmomente, zeichnen sich HSK-A-Werkzeughalter durch folgende Merkmale aus:

• Antriebsschlitze im Schaft: für höhere Drehmomentübertragung. Diese Schlitze sind ungleich angeordnet, sodass der Werkzeughalter nur in einer Orientierung in die Spindel passt.
• Schlitze und Nuten im Flansch: für hochschnelle automatische Werkzeugwechsel
• Bohrung im Flansch: für einen Werkzeughalter-ID-Chip
• Interne Kühlmittelrohre: für Hochdruckkühlung

HSK-A-Werkzeughalter sind bei HAIMER in folgenden Größen lagernd:

• HSK 32A
• HSK 40A
• HSK 50A
• HSK 63A
• HSK 80A
• HSK 100A
• HSK 125A

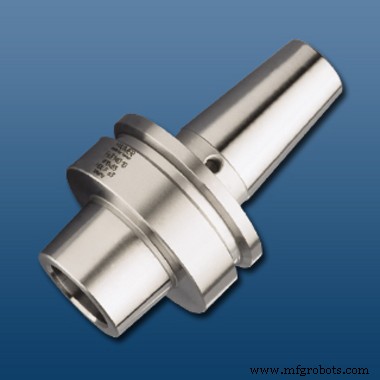

HSK E: Für Hochgeschwindigkeits-Performance

Für höhere Spindeldrehzahlen entwickelt, eliminiert die HSK-E-Bauform alle Unwuchtquellen, die bei HSK-A-Werkzeughaltern vorhanden sind. Dazu gehören:

• Keine Antriebsschlitze: Drehmomentübertragung erfolgt ausschließlich über die Spindel-Werkzeughalter-Verbindung
• Keine Nuten im Flansch: nur ein symmetrischer Schlitz, was zu leicht langsameren Werkzeugwechseln führt
• Keine Bohrung im Flansch: für Werkzeughalter-ID-Chips

Die perfekt symmetrische HSK-E-Form macht sie ideal für extrem hochdrehende, drehmomentschwache Bearbeitungsanwendungen. HSK-E-Werkzeughalter sind bei HAIMER in folgenden Größen lagernd:

• HSK 25E
• HSK 32E
• HSK 40E
• HSK 50E

HSK F: Für anspruchsvolle Hochgeschwindigkeitsanwendungen

Ebenfalls für hochdrehende, drehmomentschwache Anwendungen konzipiert, sind HSK-F-Werkzeughalter bis auf einen entscheidenden Faktor identisch mit HSK-E: Die Kegel sind tatsächlich eine Größe kleiner als bei einem E-Form-Schaft gleicher Größe. Ein HSK 63F Werkzeughalter hat also denselben Kegeldurchmesser wie ein HSK 50E Werkzeughalter.

Warum ist das relevant? Die reduzierte Kegelgröße schafft Platz für eine größere Flanschstirnfläche, was eine größere Flansch-Spindel-Kontaktfläche ermöglicht. HAIMER führt HSK-F-Werkzeughalter in folgenden Konfigurationen:

• HSK 63F
• HSK 80F (mit Makino-Antriebspins)

Denken Sie daran: A, E und F sind zwar die populärsten HSK-Bauformen, aber es gibt weitere Optionen. Wenn Sie mehr über die Vorteile erfahren möchten, die HSK-Werkzeughalter für Ihre Werkstatt bringen können, kontaktieren Sie HAIMER noch heute, um Ihre spezifischen Anforderungen zu besprechen. Ob Standardanwendungen oder Hochgeschwindigkeitsanwendungen mit komplexeren Variablen – HAIMER liefert den passenden Werkzeughalter für den Job.
