CoFe2O4-Quantenpunkte für die synergistische photothermische/photodynamische Therapie von nicht-kleinzelligem Lungenkrebs durch Auslösen der Apoptose durch Regulierung des PI3K/AKT-Pfads
Zusammenfassung
Nicht-kleinzelliger Lungenkrebs (NSCLC) ist weltweit der am zweithäufigsten diagnostizierte bösartige Tumor. Als unser langfristiges Interesse an der Suche nach Nanomaterialien zur Entwicklung von Strategien für Krebstherapien haben wir hierin neuartiges CoFe2 . konstruiert O4 -Quantenpunkte (QDs) mit hervorragender synergistischer photothermischer/photodynamischer Eigenschaft, die NSCLC effizient und ohne offensichtliche Toxizität unterdrückt. Wir haben gezeigt, dass die Kombination von CoFe2 O4 -QDs + NIR-Behandlung induziert die Apoptose von NSCLC-Zellen. Darüber hinaus ist das CoFe2 O4 -QDs + NIR-Behandlung fördert auch die Bildung reaktiver Sauerstoffspezies, um den Zelltod durch die Regulierung des PI3K/AKT-Signalwegs auszulösen. Darüber hinaus ist das CoFe2 O4 -QDs + NIR-Behandlung eliminiert erfolgreich Tumor-Xenotransplantate in vivo ohne offensichtliche toxische Wirkungen. Zusammenfassend haben wir berichtet, dass die neuartigen Nanomaterialien CoFe2 O4 -QDs könnten eine verbesserte synergistische photothermische Therapie und photodynamische Therapiewirkung bei der Abtötung von NSCLC ohne Toxizität aufweisen, was ein vielversprechender Photosensibilisator für die NSCLC-Therapie sein könnte.
Einführung
Krebs ist die häufigste Todesursache und bringt eine enorme Belastung für Familie und Gesellschaft mit sich, wobei Lungenkrebs im Jahr 2020 die zweithäufigste Krebserkrankung und die erste krebsbedingte Todesursache ist [1, 2]. Wie berichtet, zeichnet sich das nicht-kleinzellige Lungenkarzinom (NSCLC), das etwa 85 % aller Lungenkarzinome ausmacht, durch eine hohe Inzidenz und Mortalität aus [3, 4]. In letzter Zeit wurden trotz chirurgischer Optionen große Anstrengungen unternommen, um Chemotherapien oder Immuntherapien zur Behandlung von NSCLC zu entwickeln. Beispielsweise haben sich EGFR-mutierte Inhibitoren und KRAS-Inhibitoren als wirksam erwiesen und es werden noch weitere neue ALK-Inhibitoren entwickelt [5,6,7,8,9]. Anti-PDL1 und Anti-CLTA4, solche Immun-Checkpoint-Inhibitoren, bringen auch eine vielversprechende Wirksamkeit und verlängern den Überlebensvorteil [10,11,12]. Allerdings ist die Ansprechrate auf diese Medikamente von Patient zu Patient unterschiedlich und die Nebenwirkungen, insbesondere die Medikamentenresistenz, sollten nicht vernachlässigt werden [13, 14]. Daher ist die Entwicklung neuer therapeutischer Strategien, die weniger invasiv sind, eine dringende und auch eine Notwendigkeit für die NSCLC-Forschung und klinische Behandlungen.
Basierend auf den jüngsten Fortschritten hat die Verwendung von Nanomaterialien zur Durchführung der photothermischen Therapie (PTT) und der photodynamischen Therapie (PDT) enorme Aufmerksamkeit erregt und eine große Entwicklung als Anti-Krebs-Strategie erreicht und könnte eine alternative Option in der klinischen Behandlung sein [15,16,17, 18]. PTT und PDT auf Nanomaterialbasis zeichnen sich durch eine geringere Invasion und geringe Toxizität aus, was mit geringer Wahrscheinlichkeit eine Arzneimittelresistenz hervorruft [19,20,21,22,23]. Durch die Zusammenarbeit von Licht, meist NIR, können lokalisierte Nanomaterialien die Temperatur im Tumor erhöhen und Sauerstoff in zytotoxizitätsreaktive Sauerstoffspezies (ROS) umwandeln, die den Zelltod verursachen, um Tumore zu eliminieren [24]. Dabei spielt das Nanomaterial eine Schlüsselrolle, um die Wirksamkeit zu beeinflussen und die Sicherheit zu gewährleisten. Obwohl solche Nanomaterialien Metallnanostrukturen [25], kohlenstoffbasierte Materialien [26, 27], polymere Nanopartikel (PNPs) [28] oder Halbleiterverbindungen [29] umfassten, haben sie ihre eigenen Grenzen. Materialien auf Kohlenstoffbasis sind beispielsweise teuer und haben eine unbefriedigende Suspensionseigenschaft, was ihre Anwendung im großen Maßstab und die klinische Möglichkeit einschränkt. Daher sollten mehr Versuche unternommen werden, um geeignetere Nanomaterialien für die weitere Verwendung zu generieren.
In den letzten Jahren haben Quantenpunkte (QDs) als neuartige Nanomaterialien aufgrund ihrer guten Biokompatibilität, Löslichkeit und vor allem ihrer überlegenen Photostabilität und leichten Oberflächenfunktionalisierungseigenschaft große Anziehungskraft in biomedizinischen Anwendungen erlangt [30,31,32, 33]. Diese Eigenschaften nutzend, haben mehrere Berichte QDs als neuartige PDT-Reagenzien verwendet und können so gestaltet werden, dass sie mit anderen Biomolekülen kombiniert werden, um die Wirksamkeit der PDT bei der Krebsbehandlung zu verbessern. Meng und Kollegen berichteten beispielsweise von einem multifunktionalen GQD@MnO2 durch Zwei-Photonen-Anregung induziert, um die PDT-Wirksamkeit zu verbessern [34]. Darüber hinaus erzeugten Kuo und Kollegen stickstoffdotierte QDs, indem sie sie mit Aminomolekülen funktionalisierten, was ebenfalls die PDT-Effizienz steigerte [35]. Inspiriert von diesen interessanten Erkenntnissen versuchten wir, neuartige QDs in Kombination mit Nichtedelmetall-basierten Nanomaterialien zu entwickeln, die synergistische PTT- und PDT-Effekte in einem Nanosystem bringen können. Co-basierte Nanomaterialien sind beispielsweise gut untersuchte Nanomaterialien auf Nichtedelmetallbasis, die für ihre Verwendung als PTT-Wirkstoffe für die Tumortherapie oder Bildgebung bekannt sind [36]. Daher haben wir vorgeschlagen, dass das Design von Co-basierten QDs verbesserte PTT/PDT-Synergistikeffekte mit sich bringen kann.
In dieser Studie synthetisierten wir neuartige Nanomaterialien CoFe2 O4 -QDs, die verstärkte synergistische PTT- und PDT-Wirkungen bei der Abtötung von NSCLC ohne toxische Wirkungen in vitro und in vivo aufweisen, was ein vielversprechender Photosensibilisator für die NSCLC-Therapie sein könnte.
Material und Methoden
Synthese von CoFe2 O4 -QDs
Das CoFe2 O4 -QDs wurden durch hydrothermale Methode synthetisiert. Normalerweise 0,238 g CoCl2 ·6H2 O und 0,808 g Fe(NO3 .) )3 ·9H2 O wurden in 10 ml H2 . gelöst O und 10 ml Propylenglykol-Lösungsmittelgemisch und dann 10 Minuten gerührt. Dann wurden 4 ml Dithranolamin tropfenweise in die Lösung gegeben, gefolgt von 30 Minuten Rühren. Dann wurde die erhaltene Aufschlämmung in einen rostfreien, mit Teflon ausgekleideten 50 ml-Autoklaven überführt. Der Autoklav wurde 3 h in einem Ofen bei 160 °C gehalten. Das CoFe2 O4 -QDs wurden durch Zentrifugieren bei 8500 U/min für 10 Minuten gesammelt und dann nacheinander mit entionisiertem Wasser und Ethanol gespült. Reagenzien und Materialien, die in dieser Studie verwendet wurden, finden Sie in Tabelle 1.
Charakterisierung von CoFe2 O4 -QDs
Morphologie und Größe von präpariertem CoFe2 O4 -QDs wurden durch TEM- und EDS-System bestimmt. Die Kristallstruktur wurde mit einem Röntgendiffraktometer (Bruker Deutschland) mit Cu Ka-Strahlung (k = 0,15406 nm). Das Absorptionsspektrum von CoFe2 O4 -QDs wurde mit dem SHIMADZU UV-2600 Spektrophotometer nachgewiesen. Die Elementvalenzzustände von CoFe2 O4 -QDs wurden durch Röntgenphotoemissionsspektroskopie-Messungen (XPS, VG ESCALAB 220I-XL, USA) bestimmt. Das Wärmebild wurde mit einer IR-Wärmebildkamera (FLIR E50, USA) aufgenommen.
Zellkultur
Die NSCLC-Zelllinien NCI-H460 (H460) und A549 und menschliche Nabelvenen-Endothelzellen (HUVECs) wurden von ATCC bezogen und auf Mikroplasma-Negativ getestet. H460- und A549-Zellen wurden in RPMI-1640, ergänzt mit 10 % fötalem Rinderserum (FBS) und 1 % Penicillin-Streptomycin (Gibco), kultiviert. HUVECs wurden in Endothelzell-Wachstumsmedium (Sigma, #211-500) kultiviert. Alle Zellen wurden in einem 37 ℃ Inkubator mit dunkler Feuchtigkeit und 5% CO2 . gehalten .
Zytotoxizitätsnachweis

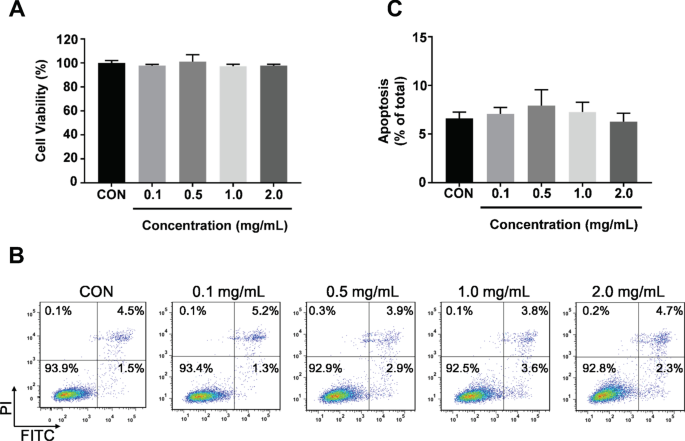

Verschiedene Arbeitskonzentrationen (0,1, 0,5, 1,0, 2,0 mg/ml) von CoFe2 O4 -QDs wurden hinzugefügt und mit HUVECs für 24 Stunden kultiviert. Nach der Inkubation wurde das Kulturmedium gewechselt und CCK-8 Regent zu jeder Vertiefung zugegeben, gefolgt von einer 1-stündigen Inkubation. Dann wurden die Platten bei 450 nm mit dem EnSpire™ Multimode Plate Reader gemessen. Das Verhältnis der Zelllebensfähigkeit wurde in Kontroll-HUVECs als 100 % angenommen.
Apoptose-Analyse

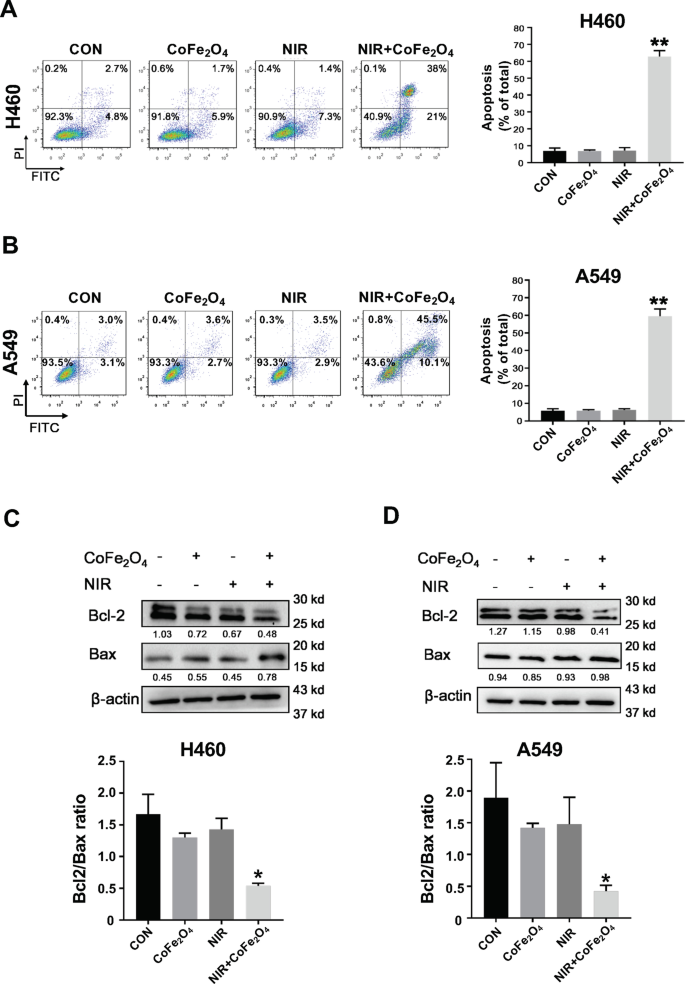

H460- und A549-Zellen (2 × 10 5 ) wurden über Nacht in 6-Well-Platten kultiviert, bevor sie mit 1,0 mg/ml CoFe2 . behandelt wurden O4 -QDs kombiniert mit NIR-Laser von 808 nm für 5 Minuten. Dann wurden die Zellen gewaschen und mit dem Annexin-V/PI-Apoptose-Kit (BD; #556547) gemäß den Anweisungen des Herstellers gefärbt. Wie für HUVECs Apoptose-Assay wurden HUVECs mit unterschiedlichen Konzentrationen von CoFe2 . inkubiert O4 -QDs. Das Apoptoseverhältnis wurde wie oben beschrieben bestimmt.
Mobile ROS-Erkennung

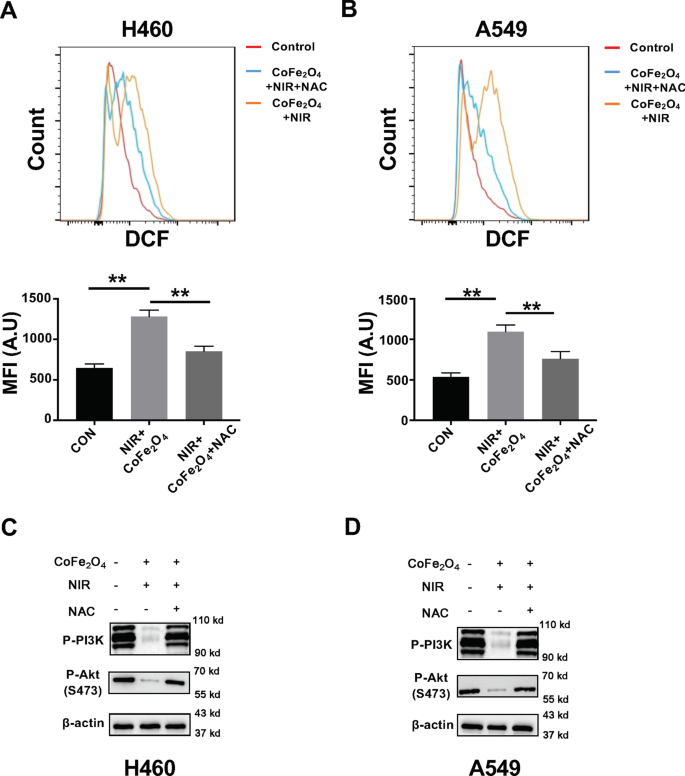

H460- und A549-Zellen wurden über Nacht in Platten mit 6 Vertiefungen kultiviert. Die Zellen wurden mit oder ohne 1,0 mg/ml für 1 h inkubiert und mit einem NIR-Laser von 808 nm für 5 Minuten behandelt. Nach den Behandlungen wurde DCFH-DA zugegeben und für 30 Minuten inkubiert, gefolgt von einer FACS-Detektion mit Anregung/Emission bei 485 nm/535 nm. Wie beim ROS-Hemmtest wurde der ROS-Inhibitor NAC (Sigma; A7250) gemäß den Anweisungen des Herstellers hinzugefügt. Die Daten wurden mit der Flow-jo-Software weiter quantifiziert.
Western Blot-Analyse
H460- und A549-Zellen wurden als Apoptose-Assay behandelt und das Gesamtzellprotein wurde unter Verwendung von RIPA-Lysepuffer extrahiert. Der Western-Blot-Nachweis wurde wie zuvor beschrieben durchgeführt [37]. Die in dieser Studie verwendeten Antikörper waren unten aufgeführt:polyklonaler Kaninchen-Antikörper gegen Bcl-2 (abcam; ab59348), monoklonaler Kaninchen-Antikörper gegen Bax (abcam; ab32503), polyklonaler Kaninchen-Antikörper gegen P -PI3K (Bio-Vision; 3152-100), Kaninchen monoklonaler Anti-P -AKT-S473 (CST; 4060S), monoklonaler Kaninchen-Anti-β-Actin (CST; 4970S), Anti-Kaninchen-IgG-HRP-gebundener Antikörper (CST; 7074S). Die Quantifizierung wurde unter Verwendung der Image-J-Software bestimmt.
In-vivo-Studie zur Anti-NSCLC-Wirkung der Kombination von CoFe2 O4 und NIR-Behandlung

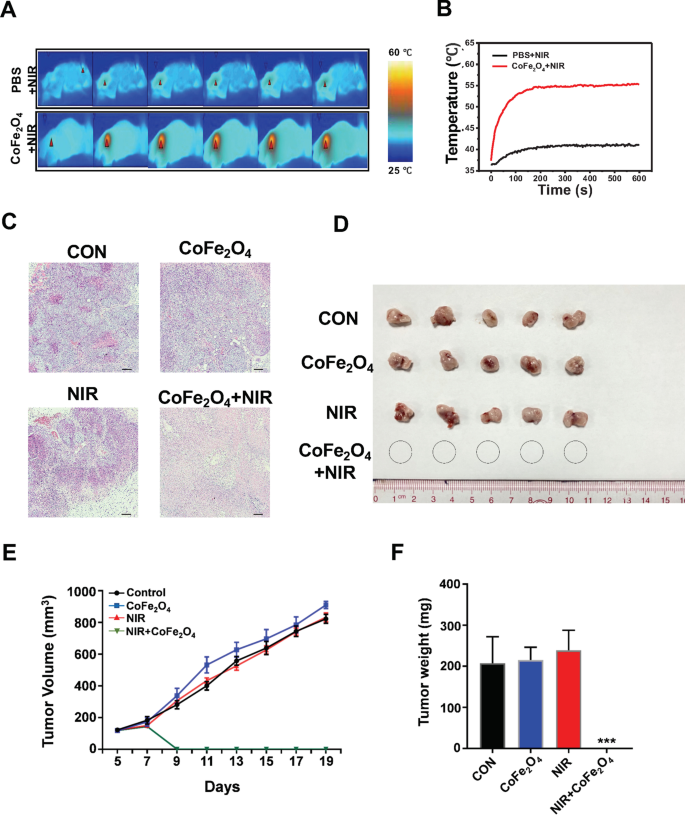

Um die Tumorabtötungsfähigkeit von CoFe2 . zu bestimmen O4 -QDs, H460-Zellen wurden subkutan mit 50% MatriGel in NSG-Mäuse (N = 8 jede Gruppe). Für alle In-vivo-Experimente wurden 4–6 Wochen alte männliche M-NSG-Mäuse von Shanghai Model Organisms (#NM-NSG-001) erhalten. Als der Tumor sichtbar wurde und das Volumen fast 5 mm × 5 mm erreichte, wurden alle Mäuse nach dem Zufallsprinzip in vier Gruppen eingeteilt, die als Kontrolle, nur NIR, CoFe2 . bezeichnet wurden O4 -Nur QDs und CoFe2 O4 -QDs + NIR-Gruppe. Dann Mäuse in CoFe2 O4 -Nur QDs und CoFe2 O4 -QDs + NIR-Gruppe wurden intratumoral 50 μL CoFe2 . injiziert O4 (5,0 mg/kg) basierend auf unserer früheren Arbeit [37], während der Kontroll- und NIR-Gruppe 50 μl PBS injiziert wurden. Nach der Injektion NIR-808 nm-Laser (1 W/cm 2 .) ) wurde in NIR und CoFe2 . durchgeführt O4 -QDs + NIR-Gruppe für 10 Minuten, die mit Infrarot-Wärmebildgeräten überwacht wurde. Das Tumorvolumen wurde jeden Tag aufgezeichnet und mit der Formel V . berechnet = Länge × Breite 2 /2. Sobald der Durchmesser der Tumor-Xenotransplantate bei den verbleibenden Mäusen fast 15 mm erreicht hatte, wurden die Mäuse getötet und die Tumor-Xenotransplantate wurden fotografiert und zur weiteren Detektion aufbewahrt. Alle Tierversuche und Protokolle wurden vom Institutional Animal Care and Use Committee (IACUC) und dem Animal Welfare Committee des Peking University Shenzhen Hospital genehmigt.
H&E und Immunhistopathologie-Färbungsanalyse
Zur pathologischen Beurteilung werden die Tumor-Xenotransplantate (N = 3) wurden einen Tag nach der Behandlung in jeder Gruppe geerntet und dann in 10 % gepuffertem Formalin fixiert, gefolgt von Einbetten in Paraffin für die H&E-Färbung und den IHC-Nachweis. Zur in-vivo-Toxizitätsbewertung wurden Niere, Leber, Lunge, Herz und Milz der Mäuse extrahiert und zur pathologischen Bewertung fixiert. Für die IHC-Färbung wurde Anti-Ki67-Antikörper (Abcam; ab15580) verwendet. Die Quantifizierung des IHC-positiven Bereichs wurde mit der Software Fiji durchgeführt.
Statistische Analyse
Für alle Experimente „N ” steht für die Anzahl der Wiederholungen oder die Anzahl der verwendeten Mäuse, wie in der Legende der Abbildung angegeben. Schüler t -Test oder Einweg-ANOVA wurde für statistische Vergleiche verwendet. P < 0,05 gilt als statistisch signifikant, während „ns“ nicht signifikant ist. P < 0.05, P < 0.01 und P < 0,001 sind mit „*“, „**“ bzw. „***“ Sternchen gekennzeichnet. Die Daten wurden mit GraphPad Prism 5 analysiert.
Ergebnisse
Die Eigenschaften von neuartigem CoFe2 O4 -QDs

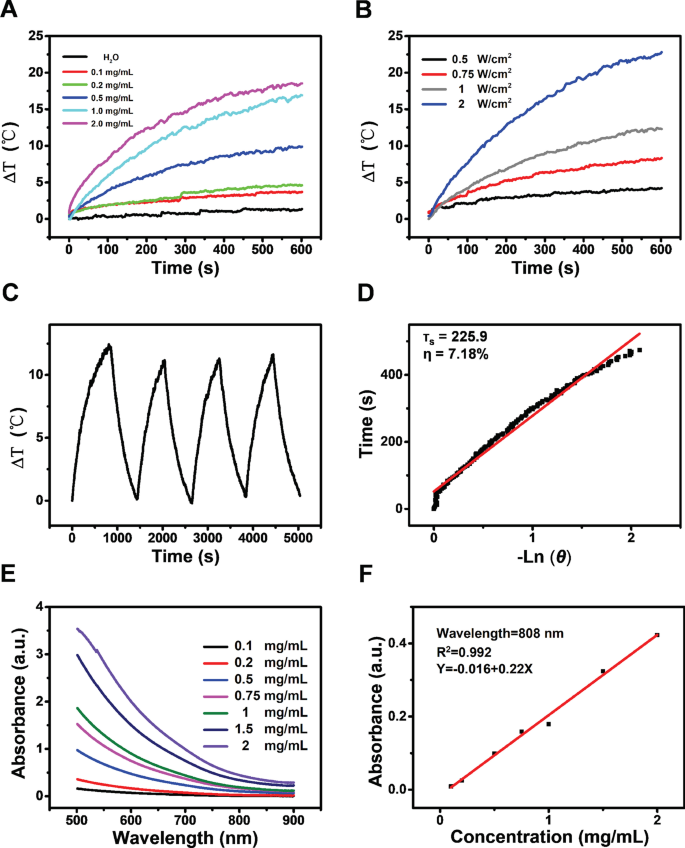

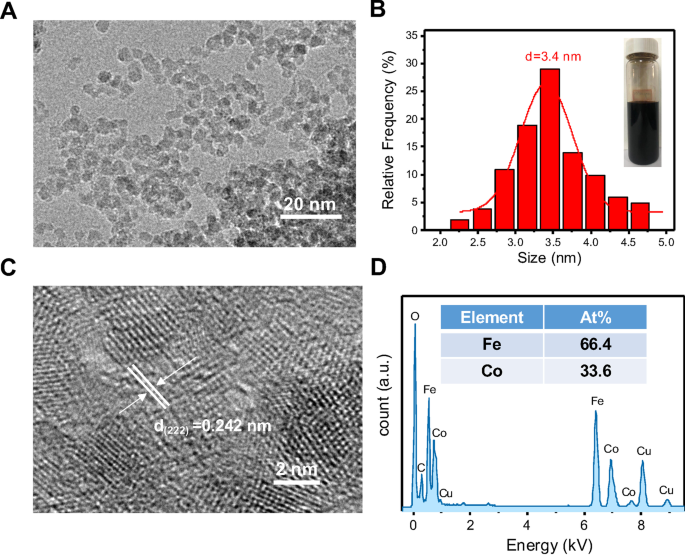

Zuerst konstruierten wir das CoFe2 O4 -QDs unter Verwendung eines hydrothermalen Ansatzes, der kostengünstig und einfach durchzuführen ist. Das TEM-Bild von CoFe2 O4 -QDs wurde in Abb. 1a gezeigt und zeigt ein einheitliches und stabiles Muster mit einem Durchmesser von etwa 3,4 nm (Abb. 1b). Das so hergestellte CoFe2 O4 -QDs hatten eine dunkelbraune Farbe (Abb. 1b) und eine ausgezeichnete Löslichkeit in Wasser. Darüber hinaus zeigt das hochauflösende TEM-Bild (Abb. 1c) einen Gitterabstand von (222) von etwa 0,242 nm, was mit den Kristallparametern von CoFe2 . übereinstimmt O4 -QDs [38, 39]. Darüber hinaus bestätigte das Elementspektrum (Abb. 1d) die Elementkomponente des CoFe2 . O4 -QDs ist Co und Fe, und das Atomverhältnis von Co und Fe betrug etwa 1:2. Diese Daten zeigten eine erfolgreiche Konstruktion von CoFe2 O4 -QDs für unsere weitere Forschung.
Diskussion
In den letzten Jahren hat die Forschung zur Entwicklung von Anti-NSCLC-Strategien enorme Fortschritte erzielt. Sowohl die Präzisionsmedizin, die auf spezifische mutierte onkogenabhängige NSCLC abzielt, als auch Immun-Checkpoint-Blockade-Therapien bringen eine vielversprechende Zukunft in der klinischen Behandlung [41, 42]. Angesichts der Komplexität und Heterogenität der Tumormikroumgebung und des zugrunde liegenden Risikos, Tumorantigen zu verlieren, bleibt es jedoch ein Flaschenhals, die Arzneimittelresistenzrate nach dem Immunevasiv-Status zu senken, was in kurzer Zeit zu einem Tumorrezidiv führt. Daher ist die Suche nach neuen Behandlungen oder Zwischenprodukten für NSCLC-Therapien dringend erforderlich. Unter den neuen Ansätzen wurden Nanomaterialien geschätzt und als wirksame krebsabtötende Mittel aufgeführt. Mehrere Nanomaterialien nutzen ihre geringe Größe, gute Biokompatibilität und Wärmeübertragungsfähigkeiten und zeigen in neueren Forschungen hervorragende Fähigkeiten zur Abtötung von Krebs [43].
In unserer Studie haben wir ein neuartiges CoFe2 . entwickelt O4 -QDs, die als Zwischenprodukt für NSCLC-Behandlungen verwendet werden könnten, indem sie die Apoptose von Tumorzellen mit synergistischen PTT- und PDT-Effekten induzieren. Wie andere Nanomaterialien auch CoFe2 O4 -QDs zeigten in unseren Studien ausgezeichnete Biokompatibilitäten, die keine offensichtliche Toxizität gegenüber normalen Zellen und Hauptorganen zeigten. Obwohl wir festgestellt haben, dass die Wärmeübertragungsrate nicht so hoch ist wie bei anderen Nanomaterialien, reicht sie für CoFe2 . aus O4 -QDs, um die Apoptose von Krebszellen unter der NIR-Laseraktivierung zu induzieren. CoFe2 O4 -QDs zeigen in dieser Studie eine gute lineare Beziehung zur Lichtabsorption und erzeugen möglicherweise ROS mit der Kombination von NIR-Lasern, was weiter beweist, dass CoFe2 O4 -QDs können als vorteilhafter Photosensibilisator wirken. Als nächstes können wir die Struktur weiter optimieren oder wärmeempfindliche Elemente zu CoFe2 . hinzufügen O4 -QDs, die eine höhere Wärmeübertragungsrate für bessere synergistische PTT- und PDT-Effekte erreichen könnten [44, 45]. Darüber hinaus werden chemische Medikamente oder Antikörper auf die Oberfläche von CoFe2 . aufgetragen O4 -QDs ist ebenfalls möglich, was eine überlegene Tötungseffizienz bringen kann. Zum Beispiel der Ansatz, Anti-PDL1- oder Anti-CTLA4-Antikörper an CoFe2 . zu koppeln O4 -QDs könnten eine vielversprechende Kombinationstherapie sein, um die immunsuppressive Mikroumgebung in Tumoren zu durchbrechen, was unser nächstes Interesse ist, CoFe2 . vollständig zu nutzen O4 -QDs.
Außerdem ist der Mechanismus von CoFe2 O4 -QDs bei der Abtötung von NSCLC wurden in dieser Studie ebenfalls aufgeklärt. Wir haben bestätigt, dass CoFe2 O4 -QDs induzierten NSCLC-Apoptose hauptsächlich durch ROS-Sekretion nach NIR-Laser-aktivierten synergistischen PDT- und PTT-Effekten. Eine übermäßige ROS-Erzeugung verursacht oxidativen Stress von Tumorzellen und verursacht direkt DNA-Schäden, die wiederum nachgeschaltete Signalwege aktivieren und dann den Tod von Tumorzellen induzieren [46, 47]. Unter anderem hat zunehmende Evidenz gezeigt, dass der PI3K/AKT-Signalweg durch zelluläres ROS reguliert werden könnte und zu einer Dysfunktion der Mitochondrien führt [48, 49]. Es ist allgemein anerkannt, dass AKT bei Aktivierung von PI3K phosphoryliert wird und daher das pro-apoptotische Protein Bax inaktiviert und Zellen vor Apoptose schützt. Darüber hinaus ist phosphoryliertes AKT auch in der Lage, den MDM2/p53-Komplex zu stabilisieren, der das Zellüberleben reguliert [50]. In diesem Zusammenhang ist die Rolle eines solchen Stoffwechselwegs in CoFe2 O4 -QDs induzierte ROS-Sekretion wurde untersucht. Wie erwartet haben wir festgestellt, dass durch CoFe2 . verursachte übermäßige ROS O4 -QDs haben die Expression von PI3K/AKT-Signalwegen signifikant herunterreguliert und verursachen daher die Apoptose von Tumorzellen über die Aktivierung von Bax, aber die Inaktivierung des Bcl-2-Proteins. Dieses Ergebnis wurde durch die Zugabe eines ROS-Inhibitors weiter bestätigt, der die PI3K/AKT-Expression umkehrte und die Produktion von ROS verringerte. Da bekannt ist, dass der PI3K/AKT-Signalweg das Überleben und den Tod von Zellen reguliert, insbesondere in Krebszellen, ist das Verständnis solcher Mechanismen von CoFe2 O4 -QDs bei der Abtötung von NSCLC würden uns helfen, mehr Optionen für Kombinationstherapien zu entwickeln.
Zusammenfassend lässt sich sagen, dass wir erfolgreich CoFe2 . konstruiert haben, um neuartige Photosensibilisatoren für eine alternative Tumorabtötungstherapie zu entwickeln O4 -QDs unter Verwendung eines hydrothermalen Ansatzes auf kostengünstige und einfache Weise in dieser Studie. Das CoFe2 O4 -QDs haben eine breite NIR-Absorption, gute Biokompatibilität und photothermische Umwandlungsfähigkeit. Darüber hinaus ist im Vergleich zu früher berichteten QDs CoFe2 O4 -QDs zeigten einen synergistischen PTT/PDT-Effekt bei der Abtötung von NSCLC-Tumoren, was ein vielversprechendes multifunktionales Mittel in weiteren Phototherapien von NSCLC darstellt. Darüber hinaus wird bei der NIR-Bestrahlung CoFe2 O4 -QDs könnten NSCLC hauptsächlich abtöten, indem sie die ROS-Erzeugung durch die Regulierung der Bcl-2/Bax-Expression über den vorgeschalteten PI3K/AKT-Signalweg induzieren. Was die in-vivo-Tumorabtötungsfähigkeit betrifft, so ist CoFe2 O4 -QDs in Kombination mit NIR könnten die NSCLC-Tumor-Xenotransplantate ohne offensichtliche toxische Wirkungen vollständig eliminieren. Diese Ergebnisse beweisen, dass CoFe2 O4 -QDs besitzt vielversprechende Anwendungen, die als neuartiges NSCLC-Abtötungsreagenz entwickelt werden sollen.
Schlussfolgerung
Alles in allem CoFe2 O4 -QDs, die wir synthetisiert haben, könnten überlegene synergistische Effekte von PTT/PDT bei der Unterdrückung von NSCLC aufweisen, indem sie die ROS-Erzeugung durch die Regulierung des PI3K/AKT-Signalwegs induzieren, was Aufschluss über die Mechanismenforschung und Anwendungen von neuartigen Photosensibilisatoren gibt.
Verfügbarkeit von Daten und Materialien
Die Daten, die die Ergebnisse dieser Studie stützen, sind auf begründete Anfrage beim entsprechenden Autor erhältlich.
Nanomaterialien
- Nanopartikel für die Krebstherapie:Aktuelle Fortschritte und Herausforderungen
- BSA-beschichtete Gold-Nanostäbe für die photothermische NIR-II-Therapie
- N,N-Dimethylformamid, das die Fluoreszenz von MXen-Quantenpunkten für die empfindliche Bestimmung von Fe3+ reguliert
- Zellbasierte Arzneimittelabgabe für Krebsanwendungen
- Erforschung des Zr-Metall-organischen Gerüsts als effizienter Photokatalysator für die Wasserstoffproduktion
- Synthese und In-vitro-Leistung von polypyrrolbeschichteten Eisen-Platin-Nanopartikeln für die Photothermie und die photoakustische Bildgebung
- Biokompatible 5-Aminolävulinsäure/Au-Nanopartikel-beladene ethosomale Vesikel für die transdermale synergistische photodynamische/photothermische In-vitro-Therapie von hypertrophen Narben
- Aptamer-modifizierter magnetischer Nanosensibilisator für die In-vivo-MR-Bildgebung von HER2-exprimierendem Krebs
- Einfache Eintopf-Synthese von Polydopamin-Kohlenstoffpunkten für die photothermische Therapie
- Carbon Dots @ Platin-Porphyrin-Composite als theranostischer Nanowirkstoff für eine effiziente photodynamische Krebstherapie
