Ein Wellenleiter ist eine spezialisierte Übertragungsleitung, bestehend aus einem hohlen metallischen Rohr. Die Metallwände liefern verteilte Induktivität, während der interne Luftspalt verteilte Kapazität bereitstellt. Wellenleiter leiten Mikrowellenenergie mit geringerem Verlust als Koaxialkabel.
Bei der Resonanzfrequenz einer Übertragungsleitung entstehen stehende Wellen, die den von der Quelle wahrgenommenen Widerstand drastisch verändern können. Wenn die Leitungslänge ein ganzzahliges Vielfaches einer halben Wellenlänge beträgt (λ/2, λ, 3λ/2, …), „sieht“ die Quelle den Abschlusswiderstand
Wenn ein Widerstandsmissmatch zwischen einer Übertragungsleitung und ihrer Last auftritt, entstehen reflektierte Wellen. Für eine kontinuierliche AC-Quelle interferieren die einfallende und die reflektierte Welle zu stationären Mustern, bekannt als stehende Wellen. Im Diagramm unten wird ein dreieck
Lange und kurze Übertragungsleitungen verstehen In DC- und niederfrequenten AC-Schaltungen wird der charakteristische Widerstand paralleler Leiter oft ignoriert. Dies gilt besonders, wenn Koaxialkabel verwendet werden, um schwache Spannungssignale vor streuenden elektrischen und magnetischen Störung
Eine unendlich lange Übertragungsleitung ist ein nützliches theoretisches Konstrukt, aber jedes reale Kabel hat eine endliche Länge, was sein Verhalten ändert. Als ich vor Jahren ein 50-Ω-RG-58/U-Kabel mit einem Ohmmeter maß, zeigte die endliche Länge „offen“ (unendlicher Widerstand). Wäre das Kabel
Die parallelen Drähte unendlicher Länge Betrachten Sie ein Paar paralleler Leiter, die sich ins Unendliche erstrecken, ohne Last abgeschlossen. Wenn der Quellschalter geschlossen wird, verhält sich die Leitung wie ein offener Kreis. Zieht sie überhaupt Strom? Siehe Abbildung unten. Unendliche Übert
Betrachten Sie eine einfache Ein-Batterie-Ein-Lampe-Schaltung, gesteuert von einem einzelnen Schalter. Wenn der Schalter schließt, scheint die Lampe sofort zu leuchten; öffnet er, erlischt sie augenblicklich. Die sichtbare Reaktion verzögert sich durch die Aufheizzeit des Glühfadens, aber der zugrun
Warum ein 50-Ω-Koaxialkabel bei AC-Test wie 50 Ω verhält, nicht bei DC Als ich erstmals ein Koaxialkabel mit der Aufschrift „50 Ω“ auf der Außenhülle sah, war ich verwirrt. Koaxialkabel ist ein Zwei-Leiter-System: ein zentraler Leiter, umgeben von einem geflochtenen Schirm, mit einem Dielektrikum da
Nach seiner Ankunft in Amerika bewältigte Charles Proteus Steinmetz die perplexen Herausforderungen beim Design bürstenbehafteter AC-Kommutatormotoren, die vor dem Bau nicht zuverlässig berechenbar waren. Sein Durchbruch gelang durch Formalisierung der magnetischen Hysterese, die aufdeckte, wie der
Bei den meisten Schleifringläufer-Asynchronmotoren werden die Rotorwicklungen nach dem Anlauf kurzgeschlossen. Während der Anlaufphase begrenzt ein Reihenwiderstand den hohen Einschaltstrom. Wenn zwei Motoren einen gemeinsamen Anlaufwiderstand teilen, bleiben sie während der gesamten Anlaufphase syn
Schattpol-Asynchronmotor Schattpol-Asynchronmotoren erzeugen Anlaufdrehmoment, indem sie in jedem Statorpol einen kurzgeschlossenen Kupferring einbauen, der 30° bis 60° vom Hauptwicklungsbereich positioniert ist. Typischerweise wird ein Drittel eines Pols mit einem blanken Kupferband umwickelt. Die
Einphasen-Asynchronmotoren verstehen Einphasen-Asynchronmotoren sind allgegenwärtig in Wohn- und leichten Industrieanwendungen, doch ihr Betrieb unterscheidet sich erheblich von ihren Drehstrom-Pendants. Dieser Artikel erklärt, warum ein Einphasenmotor nicht selbststarten kann, skizziert die verschi
Ein Schleifringläufer-Asynchronmotor besitzt einen identischen Stator wie ein Käfigläufer-Motor, aber sein Rotor enthält isolierte Wicklungen, die über Schleifringe und Bürsten nach außen geführt werden. Obwohl nie Leistung an die Schleifringe zugeführt wird, spielen sie während des Anlaufs eine ent
Asynchronmotoren dominieren die AC-Landschaft und machen etwa 90 % der Industriemaschinen aus. Ihre Robustheit und einfache Konstruktion machen sie zur ersten Wahl für Schwerlastantriebe. 1883 legte Nikola Tesla die Grundlagen des Mehrphasen-Asynchronmotors. 1888 baute er einen 0,5-PS (400 W) Protot
Das Aufkommen von Halbleiter-Leistungshalbleitern ermöglichte den Übergang von traditionellen bürstenbehafteten DC-Motoren zu bürstenlosen DC (BLDC) Designs. Obwohl BLDCs DC-Geräte sind, spiegeln ihre Betriebsprinzipien jene von AC-Synchronmotoren wider, was sie für jede Diskussion über AC-Motortech

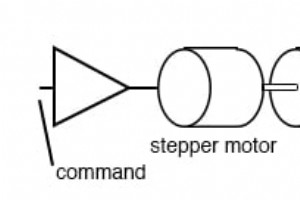

Schrittmotor vs. Servomotor Ein Schrittmotor ist ein digitaler Motor, der seinen Rotor in diskreten Schritten bewegt, anstatt kontinuierlich zu drehen. Wenn er unter Strom steht, aber stillsteht, hält er seine Last mit einem zuverlässigen Haltemoment. Die breite Verbreitung von Schrittmotoren in den
Der variable Reluktanzmotor basiert auf dem Prinzip, dass ein ungehindertes Eisenstück sich natürlich so bewegt, dass ein magnetischer Flussweg mit minimaler Reluktanz – dem magnetischen Äquivalent zum elektrischen Widerstand – vervollständigt wird. Synchronreluktanz Wenn das rotierende Feld eines g
Synchronmotoren arbeiten mit einem führenden Leistungsfaktor, einer Eigenschaft, die den nachlaufenden Leistungsfaktor von Asynchronmotoren und anderen induktiven Lasten effektiv ausgleicht. Historisch wurden große industrielle Synchronmotoren hauptsächlich wegen dieser Leistungsfaktorkorrektur-Fähi
Einphasige Synchronmotoren Kompakte einphasige Synchronmotoren eignen sich ideal für präzise Timing-Geräte wie Quarzuhrwerke und Bandspielgeräte. Während batteriebetriebene Quarzuhrwerke allgegenwärtig sind, bietet die netzbetriebene Version eine überlegene Langzeitgenauigkeit, da Kraftwerksbetreibe
Nach Thomas Edisons Einführung eines Gleichstrom-Verteilnetzes in den USA verlagerte sich die Industrie allmählich auf das kosteneffizientere Wechselstromsystem, wobei die Beleuchtungsleistung bei AC der von DC entsprach. Wechselstrom erwies sich als überlegen für die Fernübertragung von Energie, da
